T型槽铝型材拼装式模型火箭发射架结构

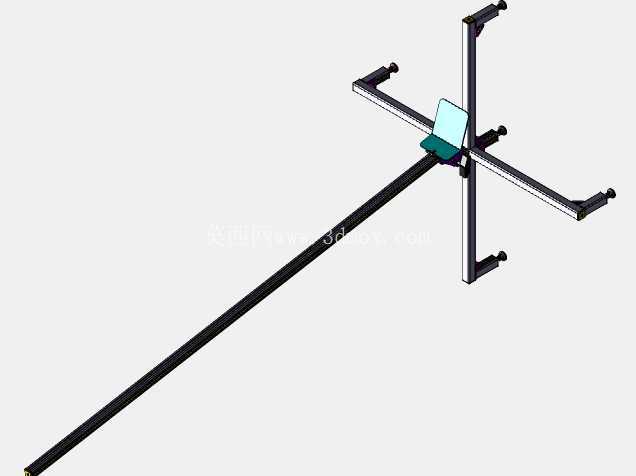

　　这套发射支撑结构采用标准T型槽挤压铝型材作为核心搭建基材，整体采用十字交叉的空间框架布局，核心设计目标是为小尺寸模型火箭提供稳定的发射导向与姿态支撑，适配校园科创活动、青少年航天科普实践、业余模型火箭爱好者的户外发射作业场景。从结构布局来看，纵向设置的长尺寸铝型材作为主导向承载梁，承担火箭发射初始阶段的滑行导向功能，型材槽道可直接适配不同直径模型火箭的导向凸块，无需额外加工复杂导向轨道，仅需根据箭体直径调整导向滑块的锁紧位置即可完成适配，大幅降低了不同规格箭体的适配改造成本。横向布置的两根铝型材作为水平支撑臂，臂端设置可调节高度的支撑脚，能够在不平整的户外场地快速调平整体框架，避免发射台倾斜导致的初始发射姿态偏差，支撑脚采用旋钮式锁紧结构，调整到位后可直接锁死型材相对位置，无需额外打孔或焊接固定，所有连接节点均依靠T型槽内置的T型螺栓与方形螺母完成锁紧，整个装配过程无需专用焊接或机加工设备，仅用内六角扳手即可完成全台组装与拆解，拆解后所有型材均可平置收纳，便于户外携带转运。

　　结构中部的箭体承载座采用分体式限位设计，承载面设置防滑缓冲垫，可在火箭点火前稳定承托箭体底部，避免箭体在待发射状态下出现侧滑偏移，承载座可沿纵向主型材的槽道滑动调整位置，适配不同长度的模型火箭安装需求，调整到位后通过侧面的锁紧旋钮即可完成位置固定。从安装边界来看，整体框架展开后纵向导向梁长度适配1米级长度以内的模型火箭安装，横向支撑臂展开后跨距可根据场地条件在0.8米至1.2米范围内调整，支撑脚调节行程可覆盖0至50毫米的地面高度差，能够适配草地、硬化路面、砂石地等多种常见户外发射场地的安装需求。

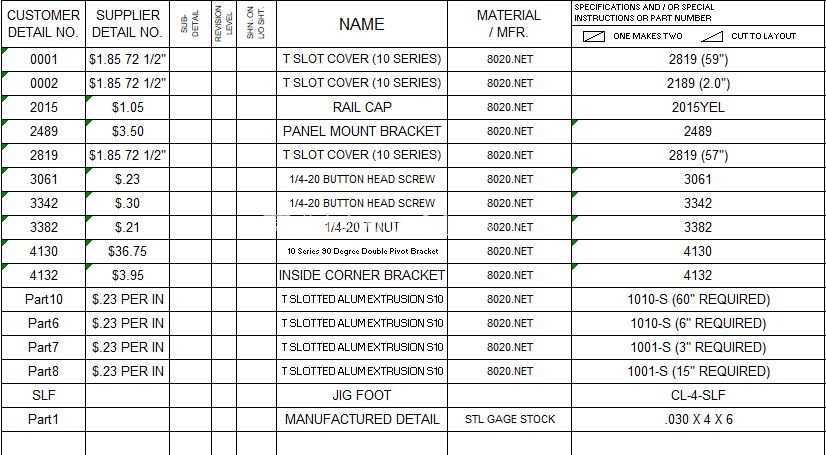

　　设计过程中充分考虑了发射瞬间的冲击载荷传递路径，所有型材连接节点的螺栓锁紧位置均经过受力校核，横向支撑臂与纵向主梁的交叉连接位置设置了加强角件，可将发射瞬间的反冲力均匀分散到四个支撑脚位置，避免局部应力集中导致的型材变形或连接松脱。导向梁的端面设置了限位挡块，可防止导向滑块在火箭滑行出架过程中脱出梁体，同时挡块位置可根据箭体导向行程灵活调整，适配不同发动机推力规格的模型火箭发射导向需求。整个结构未设置多余的装饰性构件，所有型材截面均采用标准20系列铝型材规格，所有配件均为通用工业铝型材配套标准件，在搭建过程中若出现构件损坏，可直接采购同规格标准件替换，无需单独定制加工零件，大幅降低了后期维护与改造成本。

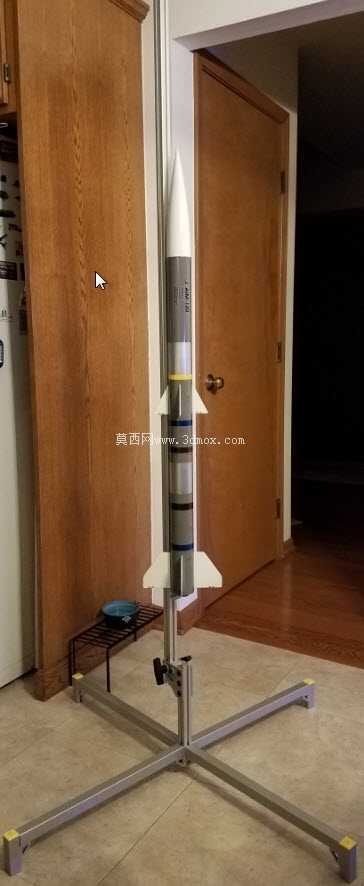

　　针对户外使用的场景，铝型材本身的阳极氧化表层具备良好的耐锈蚀与耐磨性能，无需额外做表面防腐处理，长期在户外存放使用也不会出现锈蚀卡滞的问题，T型槽内的螺栓连接结构可反复拆装调整，不会出现螺纹滑牙或连接松动的问题，能够满足多次重复发射使用的需求。在实际使用过程中，操作人员可根据待发射火箭的直径、长度、推力参数，快速调整导向滑块位置、承载座高度、支撑脚跨度，整个调整过程无需复杂计算，仅需按照箭体的实际安装尺寸对位锁紧即可，即使是没有机械装配经验的科普活动参与者，也可在简单指导下快速完成发射台的架设与参数调整。结构整体重心位于十字交叉点的正下方，架设完成后整体稳定性良好，可承受常规模型火箭发动机点火时的反冲冲击，不会出现发射台侧翻或移位的问题，导向梁的直线度由挤压铝型材本身的成型精度保证，导向滑行过程无卡滞点，可确保火箭发射初始阶段的姿态稳定，降低初始发射段的轨道偏差概率。
