五叶片管道式涵道送风结构设计

项目分类:风扇 发布时间:2024-11-21 ID:802226
  • 五叶片管道式涵道送风结构设计
  • 五叶片管道式涵道送风结构设计

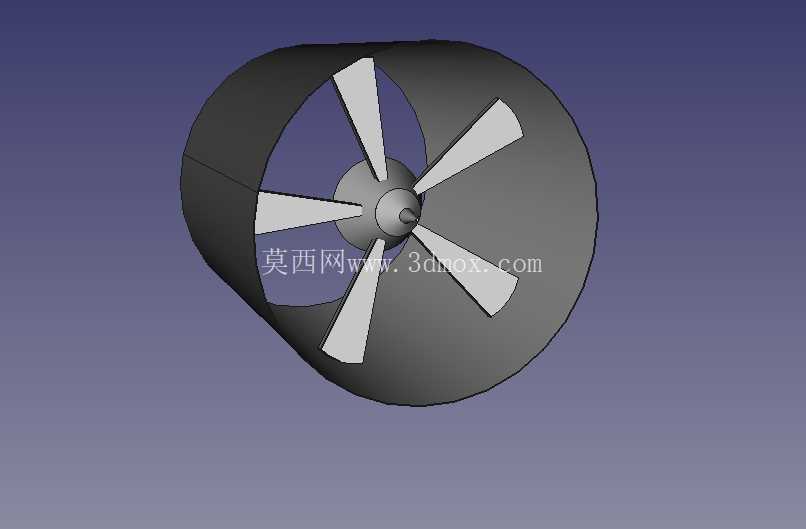

  在通风散热、小型动力推进、密闭空间气流循环这类工程场景里,涵道风扇的应用覆盖范围远比普通开式叶轮宽泛,尤其是对气流指向性、运行安全性、空间利用率有明确要求的工况,带外涵道的叶轮结构能解决很多开式叶片解决不了的实际问题。这次的五叶片涵道结构,在设计阶段最先考虑的是安装边界的适配性,整体采用圆筒形外涵道作为主体承载结构,叶轮完全收纳在涵道腔体内部,没有突出的运动部件,不管是嵌入设备风道、安装在狭小设备舱内部,还是作为小型推进单元装配在航模、巡检无人机的动力段,都不需要额外加装叶片防护网,既节省了附属配件的安装空间,也避免了外露叶片剐蹭线缆、结构件或者操作人员的风险。

  从功能特性上看,五片等距分布的叶片采用了对称翼型的截面设计,和常见的三叶、七叶结构相比,五叶片的设计在转速和动平衡之间做了平衡:叶片数量过少会导致单叶负载偏大,高速运转时气流脉动明显,容易引发结构共振;叶片数量过多则会增加气流在叶道间的摩擦损失,降低送风效率。等距分布的布局让叶轮的动平衡校准难度更低,不需要额外添加过多的平衡配重块,就能实现中低转速下的平稳运转,运行时的气动噪音也比少叶片结构更低,适合对噪音控制有要求的设备内部散热场景,比如机柜密闭散热、小型电子设备舱通风循环这类工况。

  外涵道的内壁和叶片叶尖之间预留了极小的配合间隙,这个间隙的尺寸是经过反复调整的——间隙过大会导致叶尖漏流损失增加,大量气流从叶尖和涵道壁的缝隙回流,直接降低整体的风压输出;间隙过小则会因为加工公差、运转时的叶片形变,出现叶尖刮蹭涵道内壁的问题,长期运转会造成叶片磨损、动平衡失效。涵道的进风端做了小角度的圆弧导边处理,不是生硬的直角切口,这个细节设计能让进风气流更顺畅地进入叶道,减少进风口的涡流损失,避免进风端出现紊流引发的异常噪音。叶轮中心的轮毂采用了流线型的整流帽结构,能打散轮毂正面的滞止气流,减少轮毂位置的风阻,让气流更均匀地分配到每一个叶片的进气侧。

  在实际安装适配层面,整个涵道结构的两端都预留了标准的法兰对接边,可以直接和同直径的通风管道对接,不需要额外设计转接结构;轮毂中心的安装孔适配常规的电机输出轴尺寸,键槽位置做了通用化设计,能直接匹配市面上常用的小型直流、交流电机,不需要定制特殊的连接轴。在不同的应用场景下,这个结构可以通过调整转速实现不同的功能:低转速下可以作为通风循环组件,用在新风系统的末端、设备机柜的散热风道里,提供稳定的定向气流;高转速下可以作为小型推进单元,搭配高转速电机用在小型无人飞行器、气垫模型或者管道检测机器人的动力段,依托涵道的气流聚拢效应,比同直径的开式螺旋桨能提供更高的推进效率,同时气流的指向性更好,不会出现气流四散的问题。

  设计过程中也充分考虑了加工可行性,不管是采用3D打印做原型验证,还是采用注塑工艺做批量生产,整个结构都没有倒扣、薄壁死角这类不利于脱模或者打印的结构:叶片的厚度从叶根到叶尖做了均匀的渐变过渡,叶根位置厚度更大,能保证足够的结构强度,避免高速运转时叶片出现断裂变形;叶尖位置厚度更薄,能减少叶尖的气流损失。涵道外壁做了均匀的壁厚设计,不会出现壁厚差过大导致的注塑缩痕、打印翘边问题。在结构强度校核阶段,针对叶片根部的应力集中位置做了圆角过渡处理,即使在最高设计转速下,叶片根部的应力也远低于常用工程塑料的许用应力值,长期运转不会出现疲劳断裂的问题。

  和普通的轴流风扇相比,这种涵道式的结构还有一个明显的优势,就是气流经过涵道导流之后,出口的气流扩散角更小,气流能沿着涵道的轴向输送更远的距离,不会在短距离内就四散开来,这对于需要定点送风、长距离风道送风的场景来说非常实用,比如狭长的设备舱内部散热、管道内部的气流推动,都能依靠这种结构获得更稳定的气流输送效果。同时因为整个叶轮被涵道包裹,日常维护的时候不需要担心叶片积灰之后清理的安全问题,停机状态下可以直接擦拭涵道内壁和叶片表面,不会有外露叶片的磕碰风险。
