航模用小型煤油活塞式动力装置结构

　　这款小型动力装置主要面向固定翼遥控航模、小型燃油动力无人机的动力配套场景，在航模竞技、户外航空模型展演、小型无人验证机试飞等场景中作为核心动力输出单元使用，相比同级别电动动力系统，它具备能量密度高、续航时长更长、动力输出特性更贴近真实航空发动机的特点，能够满足大载重航模、长航时飞行任务的动力需求，不需要频繁更换电池组，仅需补充燃料即可快速复飞，在户外无充电条件的飞行场地具备更强的环境适应性。

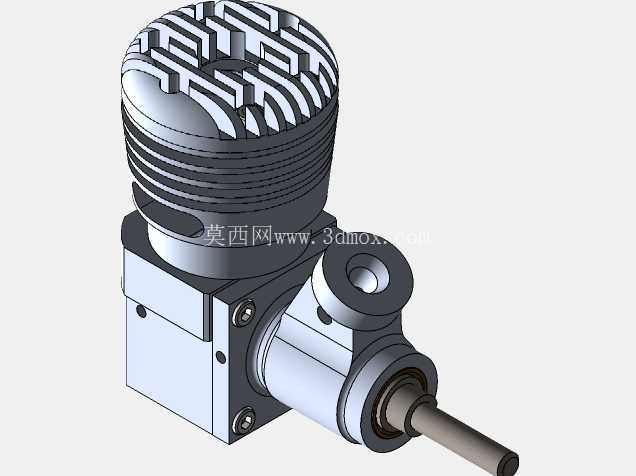

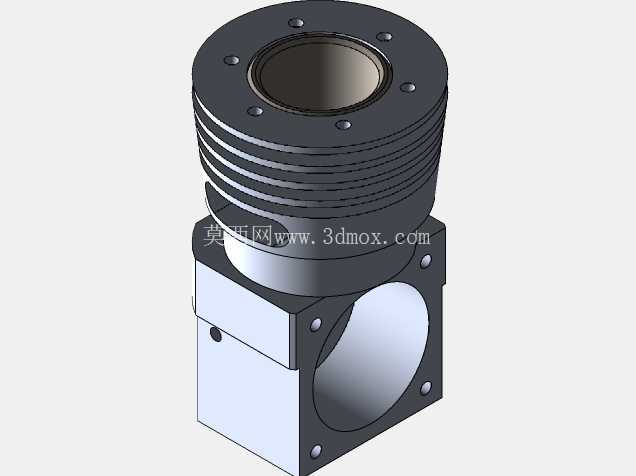

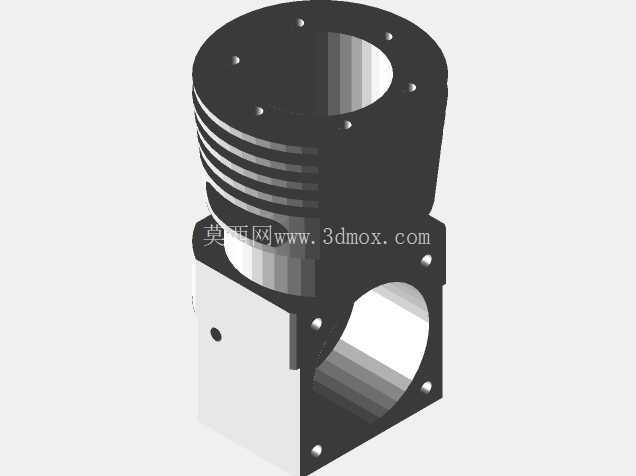

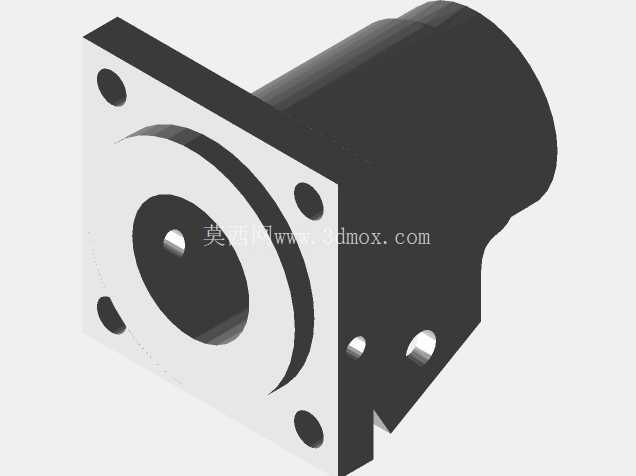

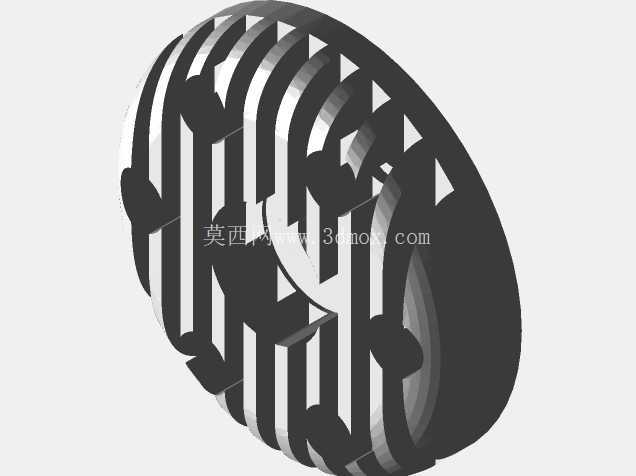

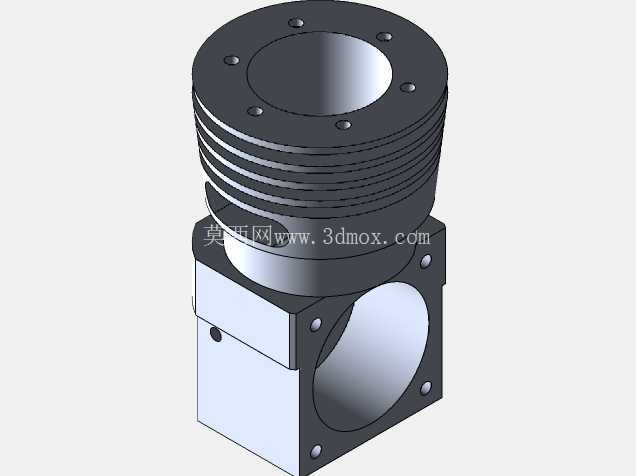

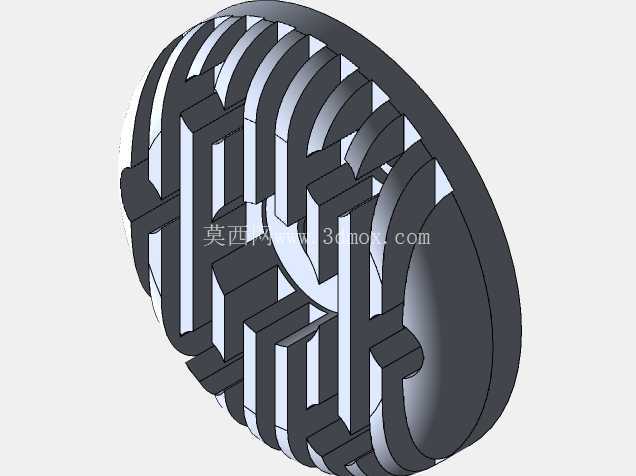

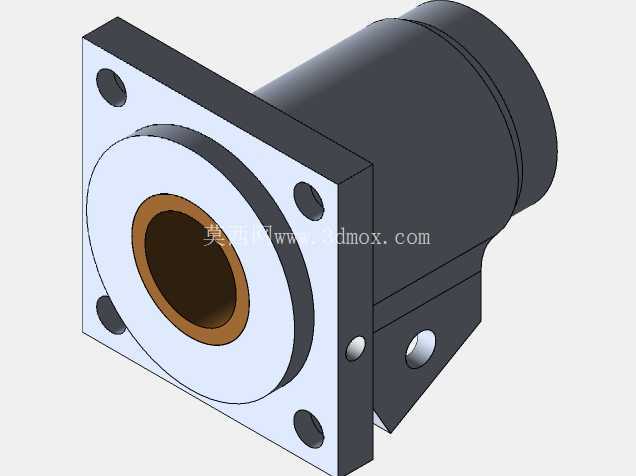

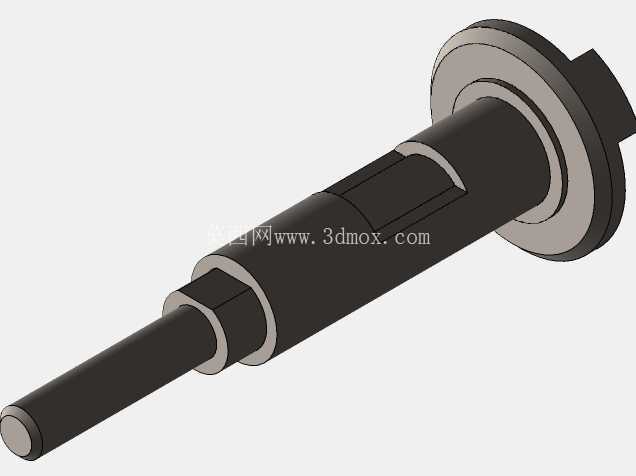

　　从结构设计来看，它采用单缸活塞式二冲程工作原理，顶部集成了一体化散热鳍片结构，鳍片采用环形交错排布的设计思路，没有采用传统等距环形鳍片的方案，而是通过错落的开槽设计增大散热片与空气的接触面积，在航模飞行过程中，迎面气流可以顺着鳍片的开槽快速流过整个缸体表面，带走燃料燃烧产生的多余热量，避免连续高负荷运转时缸体温度过高导致的动力衰减、零件磨损加剧问题，散热鳍片的厚度和间距经过匹配计算，在保证散热效率的同时控制了整体重量，不会给航模带来不必要的载荷负担。缸体下部的曲轴箱采用分体式装配结构，侧面设置了化油器安装接口，接口位置做了定位凸台设计，装配时不需要额外调整对位角度，直接通过螺栓紧固即可保证进气道与缸体进气口的同轴度，减少进气阻力，提升燃料混合气的进气效率；曲轴输出端从箱体前端伸出，输出轴做了台阶式定位设计，既可以直接安装航模螺旋桨，通过锁紧螺母固定，也可以搭配减速齿轮组适配不同尺寸、不同螺距的螺旋桨，匹配不同起飞重量的航模机型。安装边界方面，曲轴箱底部设置了两个对称的安装固定孔位，孔位间距符合主流航模发动机安装架的通用尺寸标准，不需要对现有航模的发动机安装舱做额外改造即可直接固定，整体径向最大尺寸集中在顶部散热鳍片区域，安装时需要在航模机头罩位置预留对应尺寸的通风开口，保证散热气流能够顺畅通过缸体，轴向长度从输出轴端面到散热鳍片顶部的尺寸适配绝大多数15-30级固定翼航模的机头舱内部空间，不会出现安装干涉问题。

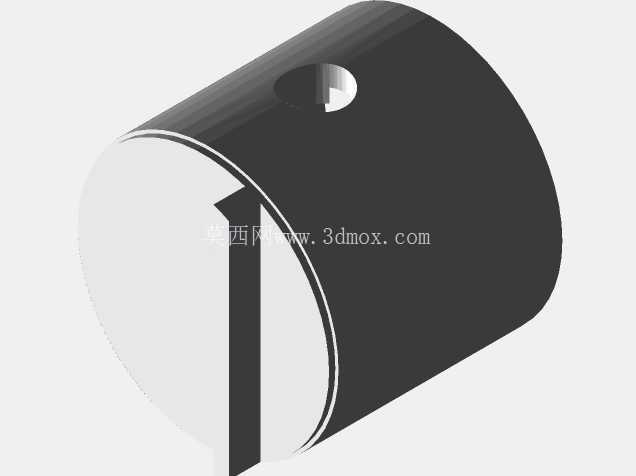

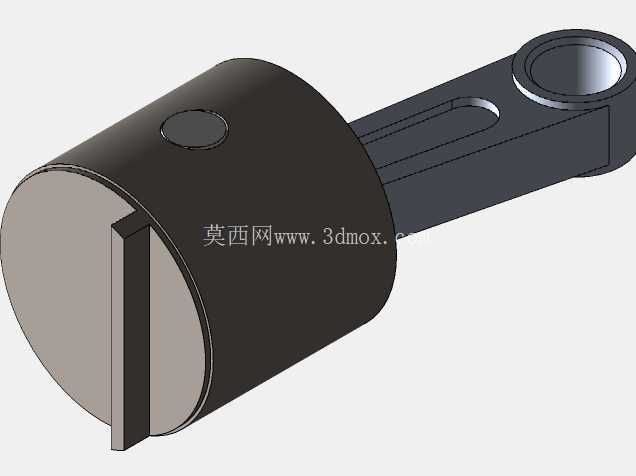

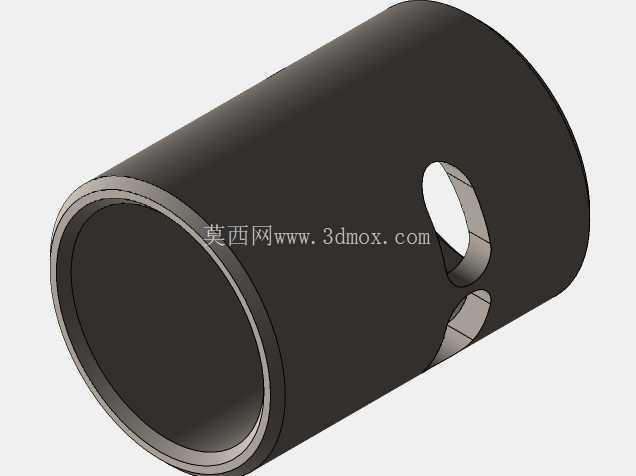

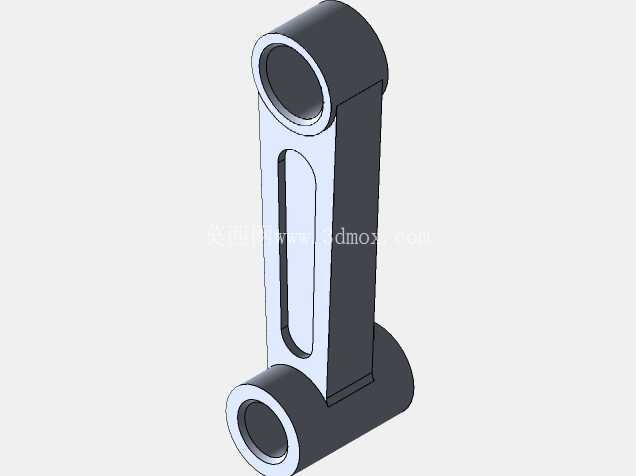

　　设计过程中针对航模使用的特殊工况做了针对性优化，考虑到航模飞行时会存在大角度倾斜、倒飞等姿态，曲轴箱的润滑结构采用燃油混合润滑的方式，不需要单独设置润滑油箱，燃料中混合的润滑油会随着混合气进入缸体和曲轴箱内部，对活塞、曲轴连杆等运动部件进行润滑，即使在倒飞、侧飞等特殊姿态下也能保证润滑效果，不会出现断油磨损的问题；化油器的油针位置做了侧置设计，调整油针时不需要拆下机头罩，只需要通过预留的调整孔即可完成怠速、高速油针的调校，方便外场飞行时快速调整动力状态。整体结构的零件拆分充分考虑了小批量加工和装配的便利性，缸体、曲轴箱、散热顶等主要壳体零件都采用规则的分型面设计，加工时可以通过普通数控铣床完成加工，不需要复杂的多轴联动工序，运动部件之间的配合公差经过匹配，活塞与缸壁的间隙控制在合理范围，既保证运转时的密封性，又不会因为间隙过小导致热胀冷缩出现卡滞问题，曲轴两端的轴承采用标准件，后期维护更换时不需要定制零件，降低了使用维护成本。

　　在实际使用场景中，这款动力装置的动力输出曲线偏向中高转速区间，螺旋桨匹配时选择对应螺距的尼龙或者碳纤维螺旋桨，即可在全油门状态下输出足够的拉力，拉动数倍于自身重量的航模完成爬升、横滚、特技动作等操作，怠速状态下运转稳定，不会出现熄火问题，能够满足航模起降阶段的低速稳定性要求，相比同级别电动动力系统，它的动力响应更线性，油门操作的手感更接近真实航空发动机，适合航模爱好者进行仿真飞行、竞技特技飞行等不同场景的使用需求。
