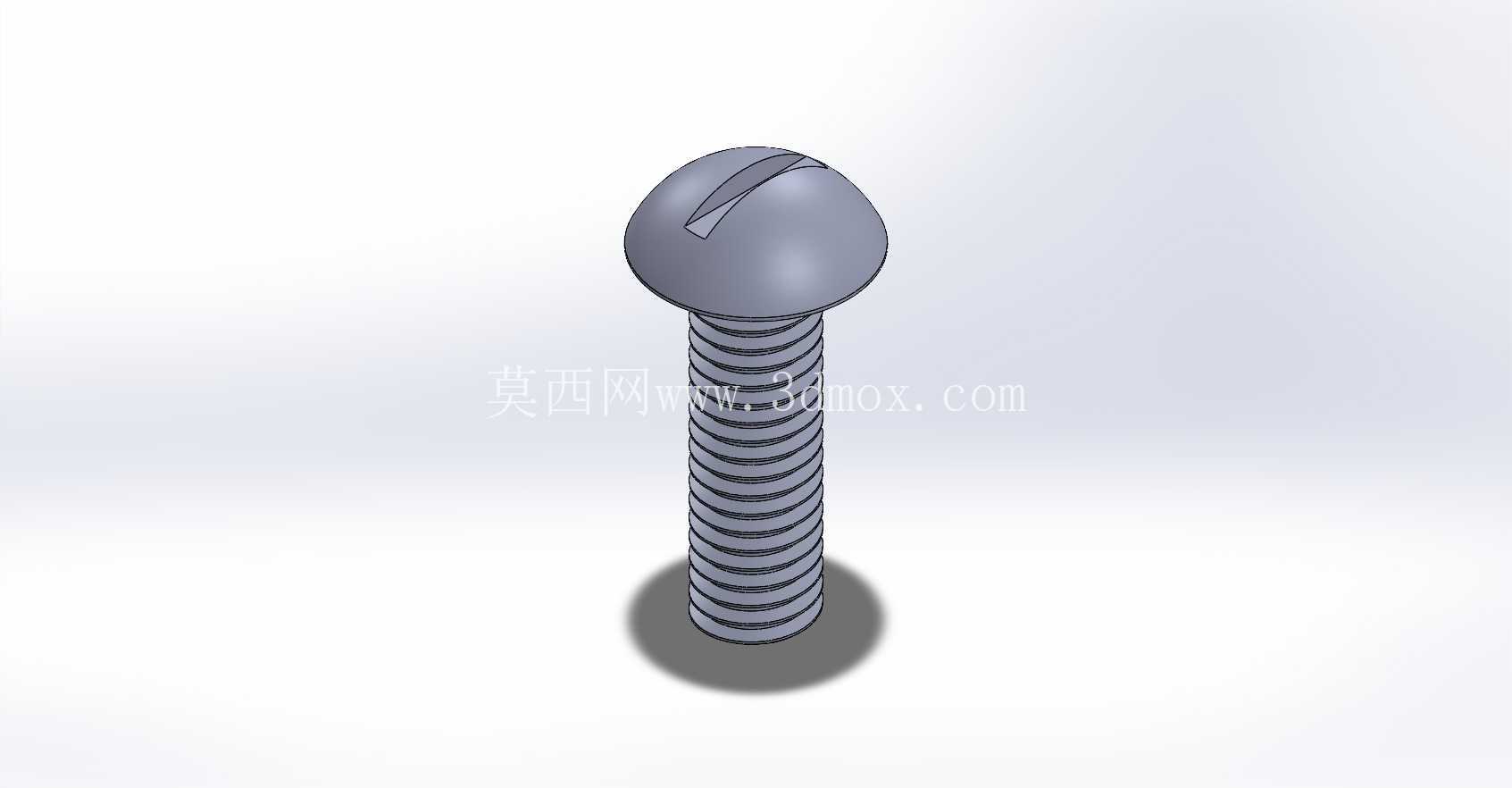

3mm规格一字槽圆头紧固螺钉结构

　　在低压输配电设备的稳压单元装配场景中，这类小规格圆头螺钉的使用频次极高，尤其是交流稳压器内部的PCB板固定、小型绝缘支架锁紧、屏蔽罩连接等工位，对紧固件的头部外形、螺纹精度、安装空间都有明确的约束要求。不同于沉头螺钉需要在安装面加工沉孔的装配要求，圆头螺钉的头部弧面可以直接贴合被连接件表面，不需要对安装基材做额外的沉台加工，对于厚度较薄的绝缘板材、冲压金属支架来说，能有效避免沉孔加工导致的基材强度下降问题，适配稳压器内部大量薄板类零件的快速装配需求。

　　从结构设计逻辑来看，这款3mm规格的螺钉采用一字槽驱动结构，槽口宽度与头部球面的弧度做了匹配优化，槽口深度控制在头部厚度的三分之一左右，既保证了一字螺丝刀的咬合深度，避免拧动时出现滑牙脱槽的问题，也不会因为槽口过深削弱头部的结构强度，在0.5-0.8N·m的常规拧紧力矩下，头部不会出现开裂、槽口变形的情况。螺纹部分采用标准公制粗牙设计，螺距匹配3mm公称直径的常规连接需求，螺纹牙型的牙侧角控制在标准公差范围内，螺纹收尾的退刀结构做了平滑过渡，避免螺纹末端出现应力集中，在反复拆装的维护场景下，也不会因为牙型损伤导致连接失效。

　　安装边界方面，这款螺钉的头部直径控制在5.2-5.5mm区间，头部球面最高点的高度约1.8mm，装配后突出被连接件表面的高度不会超过2mm，在稳压器内部紧凑的布线空间里，不会因为螺钉头部突出过高剐蹭相邻的导线绝缘层，也不会占用过多的层间装配间隙，适配内部元器件间距仅3-5mm的密集排布场景。螺杆部分的有效螺纹长度根据常规薄板叠装需求设计，在锁紧两层总厚度2mm的板材时，螺纹啮合长度能达到3mm以上，满足螺纹连接的啮合圈数要求，不会因为啮合长度不足导致螺纹滑牙，同时螺杆末端的倒角做了45度导向处理，装配时可以快速对准螺纹孔，降低小孔径装配时的对中难度，提升流水线装配的作业效率。

　　在实际使用场景中，这类小规格圆头螺钉除了应用在交流稳压器的内部装配，也广泛适配各类小型电子设备、仪器仪表、低压电器的内部连接工位，尤其是需要经常拆装维护的检修口盖板、可更换模块的固定位置，圆头的光滑弧面不会在拆装过程中刮伤操作人员的手部，也不会因为尖锐的边角划破相邻元器件的绝缘防护层。一字槽的驱动结构对工具的适配性极强，即使在维护现场没有配套的十字螺丝刀，使用普通的一字起子甚至宽度匹配的硬质金属片都可以完成拆装，降低了现场维护的工具门槛。设计过程中针对头部与螺杆的同轴度做了严格的公差约束，头部球面与螺杆轴线的同轴度误差控制在0.1mm以内，装配后不会出现头部偏斜的问题，保证螺钉拧紧后头部与被连接件表面均匀贴合，不会出现局部应力集中压坏脆性绝缘板材的情况。螺纹表面的粗糙度控制在合理区间，既保证螺纹旋合时的顺畅度，不会出现卡滞、咬螺纹的问题，也能保证螺纹连接后的自锁性能，在设备运行产生的持续微振动环境下，不会出现螺钉自行松脱的情况，不需要额外加装防松垫圈即可满足常规低压电器的防松要求，进一步减少装配环节的零件数量，降低整体装配成本。
