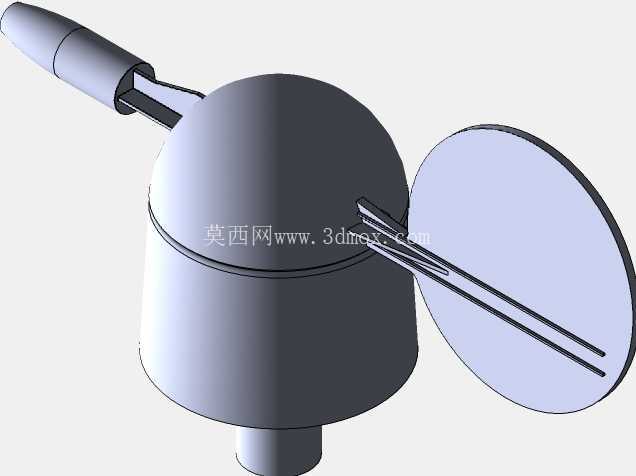

三杯式户外风速风向传感检测装置

　　做户外气象监测、场站环境感知类项目的结构设计时，这类三杯式风速检测部件是绕不开的基础传感单元，很多刚入行的工程师容易把它的结构想复杂，实际上它的核心逻辑是用极低的转动惯量换取对微风速的响应灵敏度，同时兼顾户外长期使用的抗锈蚀、抗风载冗余。先从实际应用场景说，这类部件除了常规的地面气象站使用，还大量部署在光伏电站场区、风电场测风塔、高层建筑楼顶气象监测点、港口码头作业区、农业大棚环境监测节点，甚至部分高速公路的团雾预警路段、输电线路微气象监测点都会用到，不同场景对安装基座的抗振、抗风等级要求差异不小，比如沿海港口部署的版本，杯体和支臂的盐雾防护等级要比内陆农业场景高两个等级，建模时就要提前考虑表面处理的厚度预留。

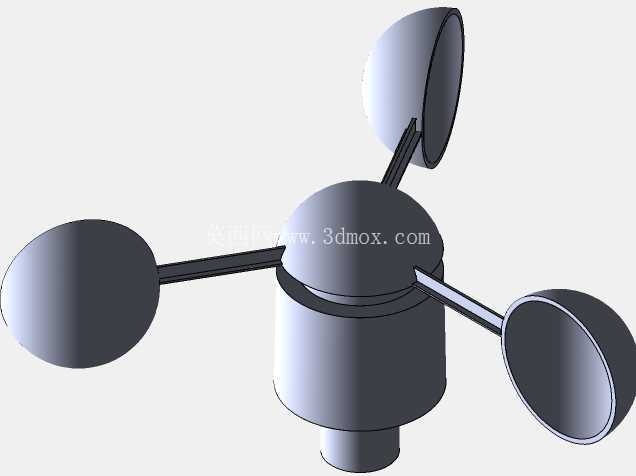

　　从功能特性上拆解，三个半球形风杯沿中心回转体周向120度均布，这种布局的好处是任意水平方向来风都能在至少一个杯体上形成有效风压差，不存在检测死区，相比早期的四杯结构，三杯式的转动线性度更好，低速启动阈值更低，不会因为相邻杯体的扰流互相干扰导致转速和实际风速的对应曲线出现非线性拐点。风杯和中心回转体之间的支臂采用等长等截面设计，建模时要注意支臂和风杯的连接位置是在杯体的切线方向，不是在杯底中心，这个细节直接决定了风杯的受风效率，很多新手建模时把连接点放在杯底，做出来的样件启动风速会比设计值高0.5m/s以上，根本达不到微风检测的要求。中心回转体下方的立柱是安装配合段，内部预留了霍尔元件或者光电编码器的安装空间，转动部分和固定部分之间要预留迷宫密封的结构间隙，避免户外雨水、沙尘进入轴承腔导致卡滞，很多量产版本的失效案例都是因为密封结构没做够，雨季过后轴承进沙，转动阻力陡增，检测数据偏差超过20%。

　　说回设计思路，做这个结构的三维建模时，首先要确定的是风杯的回转半径，常规民用级检测装置的回转半径一般在80mm到120mm之间，回转半径太小的话低风速下的转动力矩不足，太大的话强风下支臂的弯曲载荷会成倍增加，对材料强度要求过高。风杯的半球直径一般取回转半径的1/3左右，杯壁厚度根据材质调整，如果用ABS工程塑料注塑，壁厚取1.5mm到2mm即可，如果用铝合金压铸，壁厚可以做到1.2mm，同时要在杯体内侧做辐射状的加强筋，避免强风下杯体被吹变形。中心回转体的直径要和内部的轴承、传感模块尺寸匹配，一般来说上下两个深沟球轴承的跨距要做到回转体直径的1.2倍以上，避免转动时出现径向窜动，导致检测脉冲数不准。安装立柱的直径常规是25mm到32mm，配合安装支架的锁紧夹块使用，安装时要保证整个部件的回转轴线和水平面垂直，倾斜角度超过5度就会导致重力分力影响转动灵敏度，所以建模时可以在立柱底部预留一个水平泡的安装槽，方便现场安装校准。

　　还要考虑安装边界的问题，这类部件安装时，上方不能有遮挡物，周围的遮挡物距离安装点的水平距离要至少是遮挡物高度的10倍以上，避免局地扰流影响检测精度，所以建模时要在安装说明里明确标注安装位置的避让要求。另外，转动部分的动平衡要做校准，三个风杯的重量差要控制在0.5g以内，支臂的重量差控制在0.3g以内，不然高转速下会产生周期性振动，不仅会加速轴承磨损，还会把振动传递到下方的安装支架，影响同杆安装的其他传感设备的精度。很多人做设计时容易忽略风杯的凹面和凸面的风阻差，实际上半球形凹面的风阻系数大概是凸面的3倍左右，正是这个差值推动整个回转结构转动，所以建模时要保证杯体的内表面光滑度，不要有多余的凸起或者分型线错位，不然会改变局部风阻，导致风速换算系数出现偏差。在极端天气场景下，比如遭遇40m/s以上的强台风时，部分产品会设计阻尼保护结构，避免转速过高导致轴承过热损坏，不过常规民用场景不需要这么高的冗余，只要保证支臂的抗弯强度能承受60m/s的瞬时风载即可，计算支臂强度时要把风杯的受风面积全部算进去，取最恶劣的受力角度做有限元校核，避免支臂弯曲断裂。
