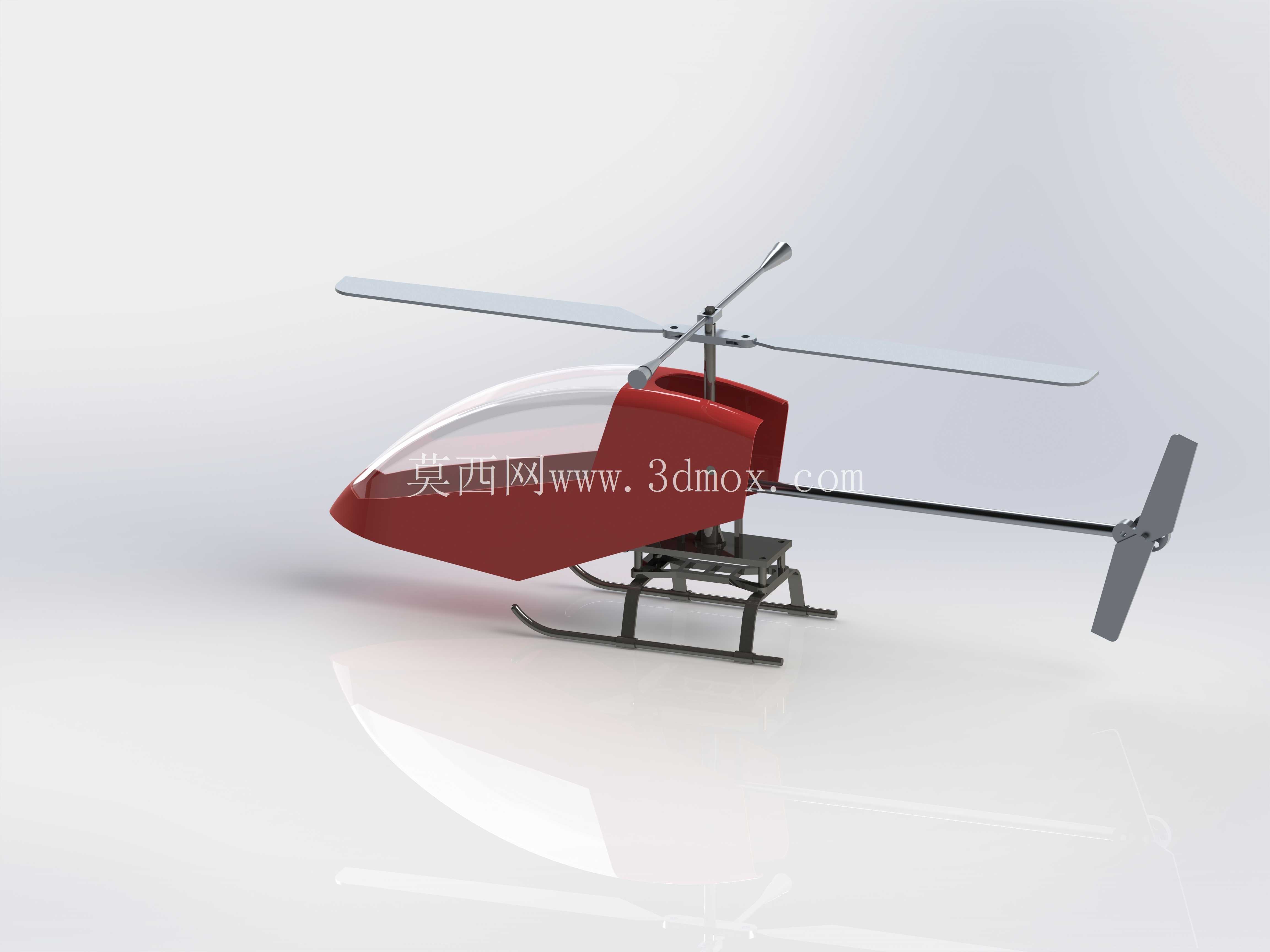

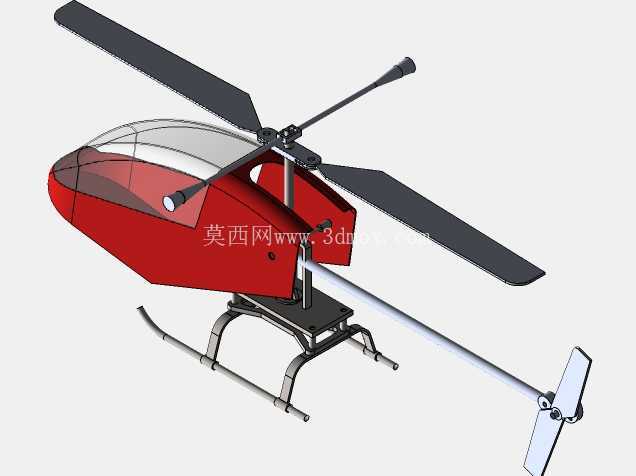

单旋翼带尾桨玩具直升机结构设计

　　从功能特性来看，该结构完整还原了常规单旋翼直升机的核心力学布局：主旋翼采用双叶对称设计，桨叶根部设置铰接式连接座，可在静态展示时调整桨距角度，模拟真实直升机的周期变距姿态；尾梁采用细长杆式结构，末端设置小型尾桨，用于平衡主旋翼旋转产生的反扭矩，尾桨与主旋翼的传动路径在模型中做了简化处理，取消了复杂的传动轴与齿轮组，采用一体式支撑结构降低装配难度；机身前部设置透明座舱罩，内部预留了微型玩偶或者配重块的安装空间，可根据使用需求调整整机重心位置；底部采用滑橇式起落架，由两根弧形金属质感支撑件与横向连接梁组成，无需额外减震结构即可实现平稳放置，同时避免了轮式起落架的小零件易丢失问题。这款单旋翼带尾桨的玩具直升机结构，核心面向民用玩具消费场景，同时可作为小型旋翼类飞行器原理教学的演示载体，适配桌面摆件、儿童益智拼装玩具、航模入门静态展示等多个实际使用场景，区别于专业航模的复杂动力与飞控结构，整体设计偏向轻量化、易装配、低维护成本的民用玩具定位。

　　设计思路上，整体采用模块化拆分逻辑，将整机分为主旋翼组件、机身主体、尾梁组件、尾桨组件、起落架组件五个独立模块，各模块之间采用卡扣式连接，无需螺丝或者胶水即可完成拼装，适配3D打印快速成型的生产工艺，所有零件的壁厚均控制在1.2mm-2mm之间，既保证了结构强度，又能减少打印耗材的使用量；外形曲面采用大圆角过渡处理，避免尖锐棱角带来的使用安全隐患，座舱罩的曲面弧度经过多次调整，在保证视觉仿真度的前提下，降低了曲面建模的复杂度，同时减少3D打印时的支撑用量。

　　从外形尺寸与安装边界来看，整机主旋翼直径控制在220mm左右，尾梁末端到机头的总长度约280mm，机身最大宽度为65mm，起落架底部到主旋翼桨毂顶端的总高度约110mm，整体尺寸适配常规桌面摆放空间，也可适配市面上主流的1:32比例玩具展示支架；各连接部位的卡扣公差控制在0.2mm以内，既保证拼装时的顺畅度，又能避免拼装完成后出现松脱问题；主旋翼的旋转平面与尾梁轴线保持90度垂直，尾桨的旋转平面与主旋翼旋转平面保持平行，该角度设置可在加装微型动力组件时，最大程度还原真实直升机的扭矩平衡逻辑，为后续改装为动态航模预留了结构空间。

　　机身主体的外壳采用半包覆设计，后部预留了开放式的设备安装舱，若用于教学演示场景，可在该舱内加装小型电机、电池与开关组件，实现主旋翼与尾桨的联动旋转；起落架的滑橇两端做了上翘处理，既提升了放置时的稳定性，又能在轻微跌落时起到缓冲作用，避免机身主体直接受力损坏；桨叶采用等宽翼型设计，翼型厚度从根部到梢部逐渐减小，既保证了桨叶的结构刚性，又能在旋转时减少空气阻力，若用于动态改装场景，该翼型可提供足够的升力支撑整机重量。在细节处理上，机头位置预留了模拟探照灯的安装位，可粘贴小型反光贴纸提升仿真度；尾梁与机身主体的连接部位设置了加强筋，避免频繁拆装导致的连接部位断裂；座舱罩与机身的连接采用嵌入式卡扣，拼接后缝隙控制在0.1mm以内，保证外观的整体性；所有零件的拔模斜度均设置为1.5度，若采用注塑工艺批量生产，可直接开模生产，无需额外调整结构。
