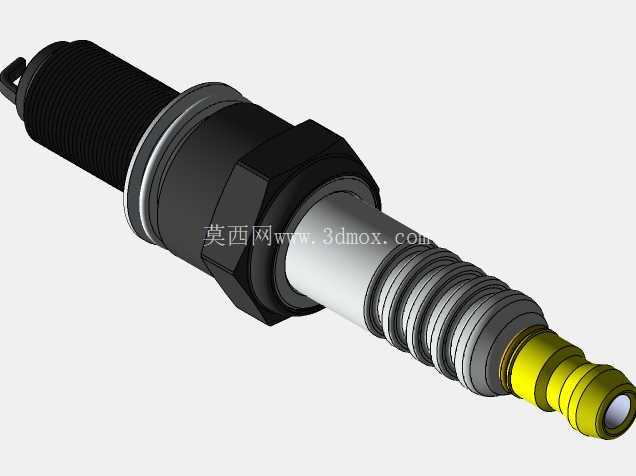

车用点火系统火花塞结构三维数模

　　这款火花塞的三维数模完整还原了车用内燃机点火部件的全尺寸结构，建模过程中完全参照量产火花塞的实际装配公差要求搭建，每一处结构特征都对应实际生产中的加工工艺逻辑。从实际应用场景来看，这类火花塞主要适配小排量自然吸气汽油机，覆盖家用乘用车辆、小型通用汽油机、园林机械动力单元等多个使用场景，是内燃机点火系统里直接负责引燃气缸内混合气的核心执行部件，其工作状态直接决定发动机的怠速稳定性、动力输出平顺性以及燃油消耗水平。

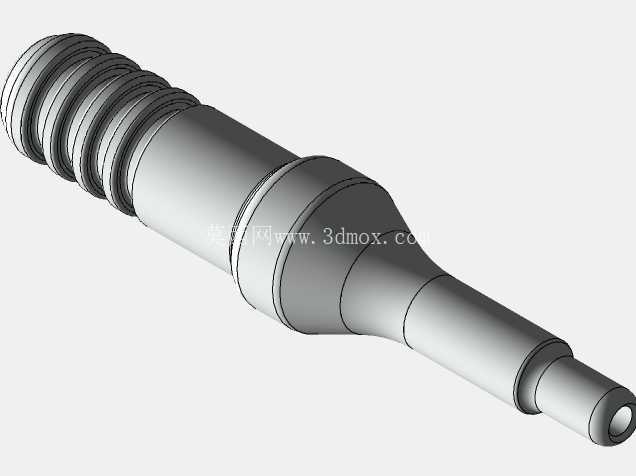

　　从结构功能特性来看，数模完整还原了接线螺母、陶瓷绝缘体、金属壳体、密封垫圈、中心电极、侧电极这几个核心功能段的配合关系。顶部的接线螺母段做了滚花防滑结构，实际装配时高压点火线的接头可以直接卡接在这个位置，滚花结构能避免车辆运行振动导致的接线松脱，保证高压电能稳定传输。中间段的陶瓷绝缘体采用了多段阶梯式棱纹结构，这部分设计并非单纯的造型需求，一方面是增加陶瓷体表面的爬电距离，避免高压电在潮湿、积灰的工况下出现表面闪络，导致点火能量损失；另一方面多段棱筋结构可以提升陶瓷体的抗机械冲击能力，在装配拧紧以及发动机运行振动过程中，分散应力集中点，避免陶瓷体开裂。

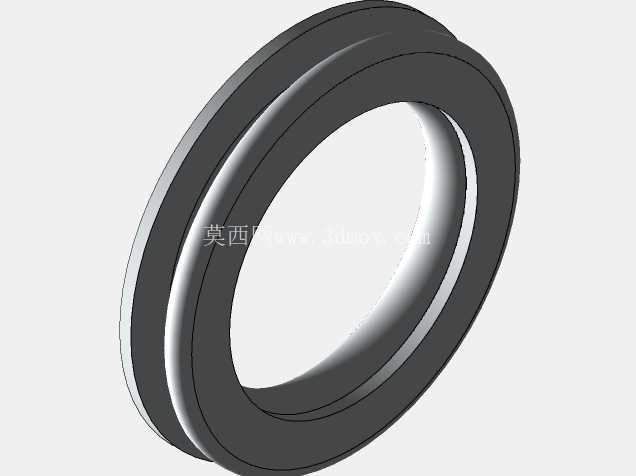

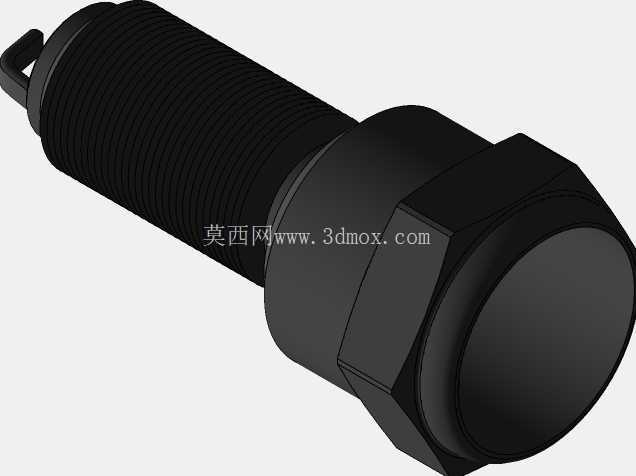

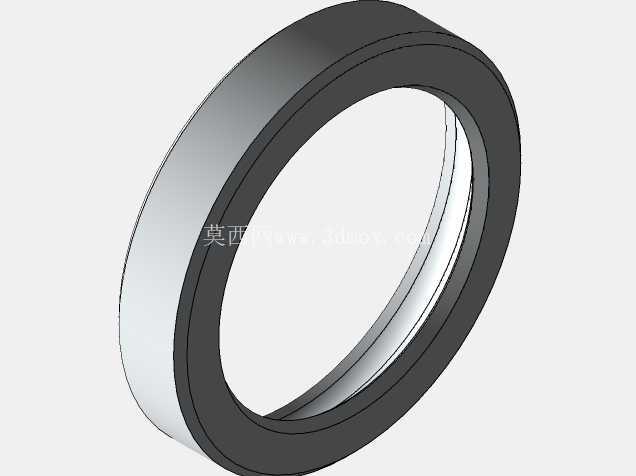

　　金属壳体部分的数模还原了六角拧动段与密封螺纹段的结构，六角对边尺寸严格参照国标火花塞安装尺寸设计，适配常规的火花塞拆装套筒，螺纹段的螺距、牙型都和量产件完全一致，安装时可以直接拧入气缸盖的火花塞安装孔，配合金属密封垫圈实现燃烧室的高压密封，避免气缸压缩压力泄漏导致的动力下降。壳体与陶瓷体之间的压装密封结构也在数模中做了还原，这部分是火花塞生产过程中的核心压装工序位置，过盈量的控制直接决定产品的密封性能与使用寿命。

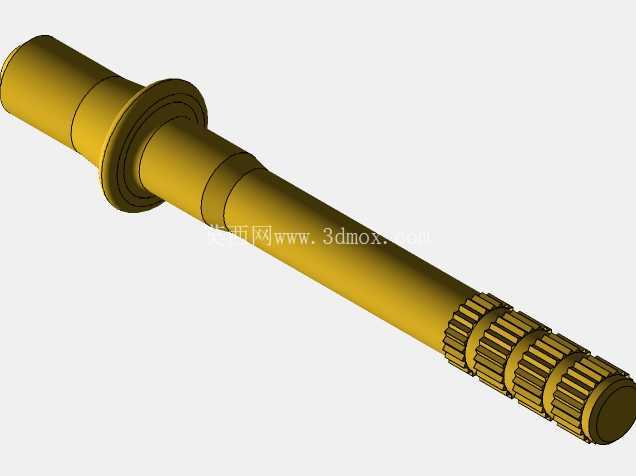

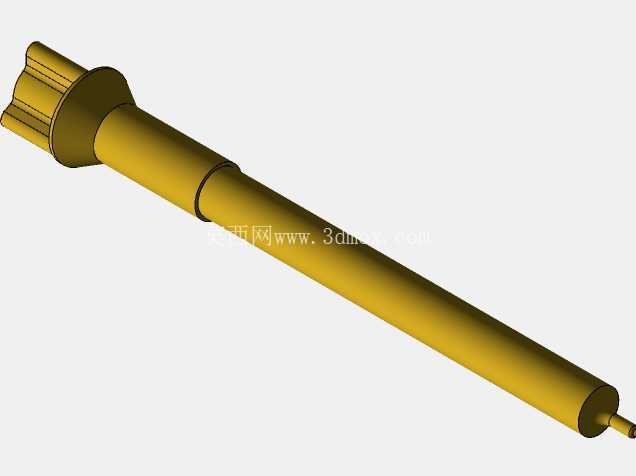

　　下部的电极部分，中心电极采用突出式设计，侧电极做了折弯贴合结构，两者之间的点火间隙严格控制在量产常用的0.8-1.1mm区间内，这个间隙值是兼顾点火能量要求与高压线圈输出能力的平衡值，间隙过大会导致点火电压需求超过线圈输出上限，出现缺火；间隙过小则会导致点火电弧能量不足，混合气燃烧不充分。电极部分的伸出长度也对应了不同热值火花塞的安装深度要求，安装后电极端面刚好处于燃烧室的最佳点火位置，既能保证火焰核快速传播引燃全部混合气，又能避免电极过度伸入燃烧室受到高温燃气冲刷导致的过早烧蚀。

　　建模过程中对各部件的装配边界做了严格的公差匹配，陶瓷体与金属壳体的配合面、中心电极与陶瓷体的密封面都预留了实际生产中的压装过盈量，螺纹段的安装深度做了限位设计，避免安装时拧入过深顶碰活塞，或是拧入过浅导致燃烧室容积变化影响压缩比。数模的各段外形尺寸都可以直接用于装配干涉检查，在做发动机气缸盖设计、点火系统布置的时候，可以直接导入这个数模验证安装空间，检查火花塞与周边进排气道、气门、喷油器的位置间隙，避免实际装配时出现部件干涉。

　　从设计思路上，这个数模没有做多余的简化处理，哪怕是陶瓷体表面的品牌标识凹槽、金属壳体上的退刀槽、密封垫圈的倒角结构都做了完整还原，完全可以用于教学演示、结构拆解、虚拟装配等场景，对于刚接触内燃机结构设计的工程师来说，可以通过这个数模清晰理解火花塞各部分结构的功能逻辑，掌握点火核心部件的设计要点，在后续做整机匹配的时候能够快速选型适配，避免因为结构尺寸不匹配导致的安装故障。
