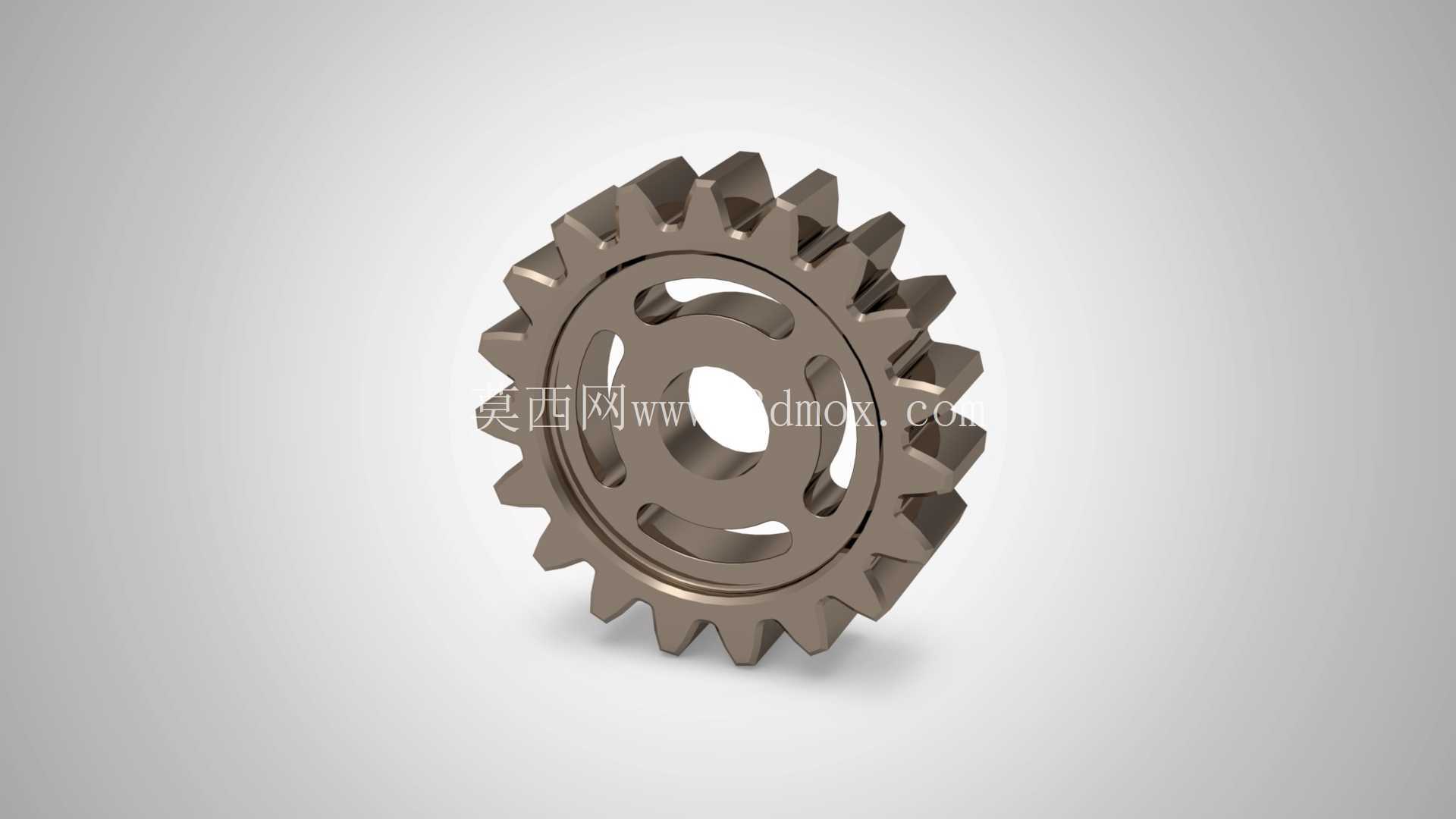

170mm规格直齿圆柱传动齿轮结构

　　在常规机械传动系统的设计选型过程中，齿轮类零件是动力传递、转速扭矩转换环节最核心的基础部件，本次涉及的170mm外径直齿圆柱齿轮，主要适配中小载荷工况下的平行轴传动场景，常见于小型输送设备的动力端、轻工机械的进给机构、台式加工设备的主轴传动组等位置，这类应用场景普遍对传动平稳性、安装适配性有明确要求，不需要过高的加工精度等级，但要保证长期运行下的齿面耐磨性能与啮合间隙稳定性。从结构设计逻辑来看，该齿轮采用直齿齿形设计，相比斜齿结构不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，能简化配套支撑结构的设计复杂度，降低整体传动单元的装配难度与制造成本，适合对成本控制较严格、传动转速不超过1500rpm的中低速传动场景。齿形参数的匹配上，这类中小直径直齿轮通常选用标准模数系列，齿顶高系数、顶隙系数均采用国标通用值，能和同模数的标准直齿轮实现顺畅啮合，不需要定制配对齿形，方便后期维护更换时的配件选型。齿轮本体采用辐板式减重结构，在齿圈与中心安装孔之间设计了均匀分布的镂空减重孔，在保证轮体整体结构强度、满足扭矩传递刚度要求的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量，降低设备启动、换向时的冲击载荷，同时镂空结构也能在齿轮高速运转时减少风阻损耗，一定程度上降低传动过程的能耗与运行噪音。

　　中心安装孔采用标准通孔设计，可根据配套轴的直径选配对应规格的键槽，通过平键连接实现与传动轴的周向固定，保证扭矩传递过程中不会出现相对滑动，安装时可通过轴肩、轴用挡圈实现齿轮的轴向定位，不需要额外设计复杂的固定结构，适配常规的光轴、阶梯轴安装场景。从安装边界尺寸来看，该齿轮外径为170mm，设计选型时需要注意啮合中心距的计算，配对齿轮的中心距需要严格按照两个齿轮的分度圆半径之和进行公差匹配，预留合理的齿侧间隙，避免安装过紧导致齿面磨损加剧，或是间隙过大导致传动过程中出现冲击、回程误差超标的问题。

　　齿宽尺寸的设计匹配常规中小载荷的扭矩传递需求，齿面接触强度能满足额定工况下的长期运行要求，不需要额外进行齿面硬化处理也能满足普通工况的使用寿命要求，如果应用在载荷波动较大、启停频繁的场景，也可在建模基础上调整齿面硬度参数，适配更严苛的使用需求。在三维建模过程中，齿形的生成严格按照渐开线齿廓的生成逻辑进行绘制，保证齿形曲线的精度，避免建模时的齿形误差导致实际加工后出现啮合卡滞、传动不顺畅的问题；辐板与齿圈、轮毂的过渡位置均设计了合理的铸造圆角或机加工圆角，减少应力集中现象，避免齿轮在承受冲击载荷时出现辐板断裂、轮毂开裂的失效问题。

　　这类齿轮在实际应用中，还可根据具体的安装需求，在辐板位置预留螺纹孔，方便安装端盖、测速齿盘等附属配件，不需要额外对齿轮结构进行二次加工，提升结构的拓展适配性。对于结构设计从业者来说，这类标准规格的直齿轮模型可直接导入传动系统装配体中进行干涉检查，验证传动路径上的零件是否存在运动干涉，提前排查安装空间不足的问题，缩短整机设计的迭代周期；在进行设备维护选型时，也可通过模型的尺寸参数快速匹配现场的安装空间，确认替换件的适配性，减少现场测绘的工作量。需要注意的是，这类直齿轮在安装时要保证两啮合齿轮的轴线平行度公差在允许范围内，否则会出现齿面偏载的情况，导致局部齿面磨损过快，缩短齿轮的使用寿命；润滑方式可根据运行转速选择脂润滑或稀油润滑，转速较低的工况采用脂润滑即可满足维护需求，转速较高的场景则需要配套稀油润滑系统，保证齿面的润滑充分，降低磨损与运行噪音。
