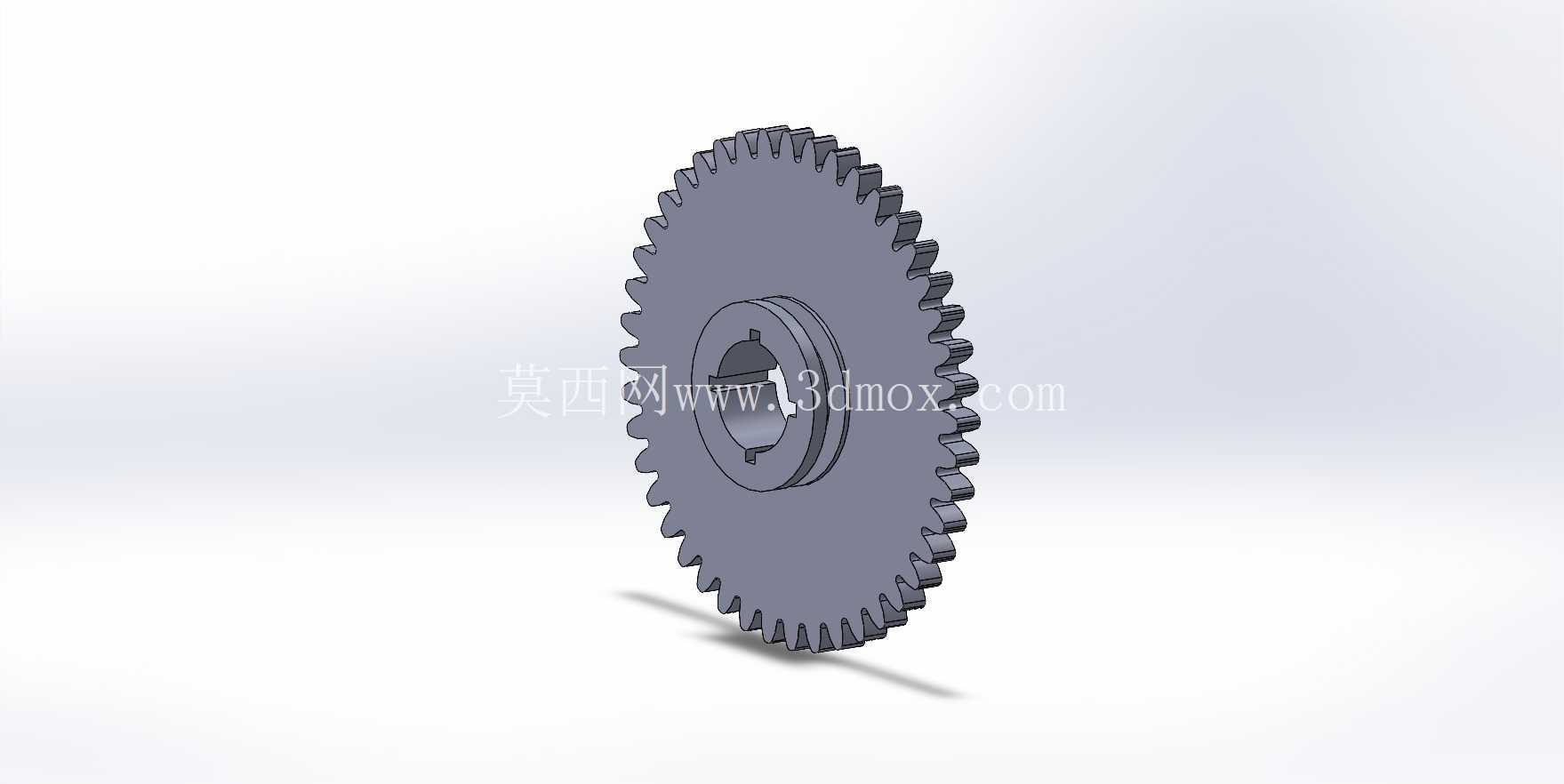

带键槽安装结构的渐开线直齿圆柱传动件

　　在交流稳压类输配电设备的调压传动链路里，这类直齿圆柱传动件是动力传递的核心执行零件，区别于常规通用齿轮的设计点，在于其轮毂位置的键槽结构完全匹配调压机构的输出轴公差带，不需要额外加装轴套或者转接法兰就能直接完成装配，能大幅缩减调压传动模块的整体轴向尺寸，给设备内部的灭弧组件、调压绕组留出更多排布空间。日常运行过程中，齿轮会跟随调压伺服的输出轴做定角度往复转动，带动调压触头的滑动支架沿导轨做线性位移，以此改变绕组的接入匝数，实现输出电压的动态稳定调整，整个传动过程要求齿侧间隙控制在极小范围内，避免调压触头出现过冲或者回差，导致输出电压波动超出允许阈值。

　　从结构设计逻辑来看，这款齿轮采用了等模数等压力角的渐开线直齿齿形，齿顶高、齿根高的参数完全符合通用机械传动的公差标准，不需要定制特殊的加工刀具，用常规的滚齿、插齿设备就能完成批量加工，加工过程中齿面预留了合适的精加工余量，经过高频淬火处理后齿面硬度能满足长期往复转动的耐磨需求，不会因为频繁的小角度转动出现齿面点蚀、磨损导致间隙变大的问题。轮毂部分做了加厚设计，键槽的对称度公差严格控制在0.02mm以内，和输出轴装配后不会出现偏心转动的问题，避免齿轮啮合过程中出现径向跳动，产生额外的传动噪音或者加速齿面磨损。齿轮端面和轮毂的过渡位置做了圆角处理，消除加工过程中的应力集中点，即使在设备突发过载、传动扭矩瞬间增大的情况下，也不会在轮毂和辐板的连接位置出现开裂失效的问题。

　　实际选型适配过程中，需要重点关注几个安装边界尺寸：首先是齿轮的齿顶圆直径，要匹配传动腔内部的避让空间，避免齿轮转动过程中和腔体内壁、相邻的绝缘结构件发生剐蹭；其次是内孔直径和键槽的宽度尺寸，要和配套的输出轴尺寸做公差适配，优先采用基孔制的过渡配合，既保证装配时不需要过大的压装力，也能避免运行过程中轴和孔出现相对滑动导致的传动失效；另外还要确认齿轮的啮合中心距，和配对的小齿轮中心距偏差控制在允许范围内，保证齿面的接触斑点覆盖齿高、齿长的合理比例，避免出现偏载导致的局部齿面过度磨损。

　　这类齿轮除了应用在交流稳压器的调压机构中，也可以适配在其他需要小角度往复传动、对传动回差有较高要求的小型机械结构里，比如小型工装的定位传动模块、自动化设备的档位切换机构等，只要中心距、模数、齿宽参数匹配，都可以直接替换使用。设计建模过程中，齿形部分采用参数化生成逻辑，模数、齿数、压力角、变位系数都可以根据实际传动需求快速调整，轮毂的键槽尺寸、辐板厚度也可以根据配套轴的直径、传递扭矩的大小做参数化修改，不需要重新绘制齿形轮廓就能快速衍生出不同参数的同系列齿轮模型，能大幅缩短同类传动零件的设计建模周期。建模时特意还原了齿根的过渡圆角、轮毂端面的倒角细节，和实际加工的零件结构完全一致，在做装配干涉检查、传动运动仿真的时候，能准确模拟实际装配的状态，不会出现模型和实物结构偏差导致的仿真结果失真问题。
