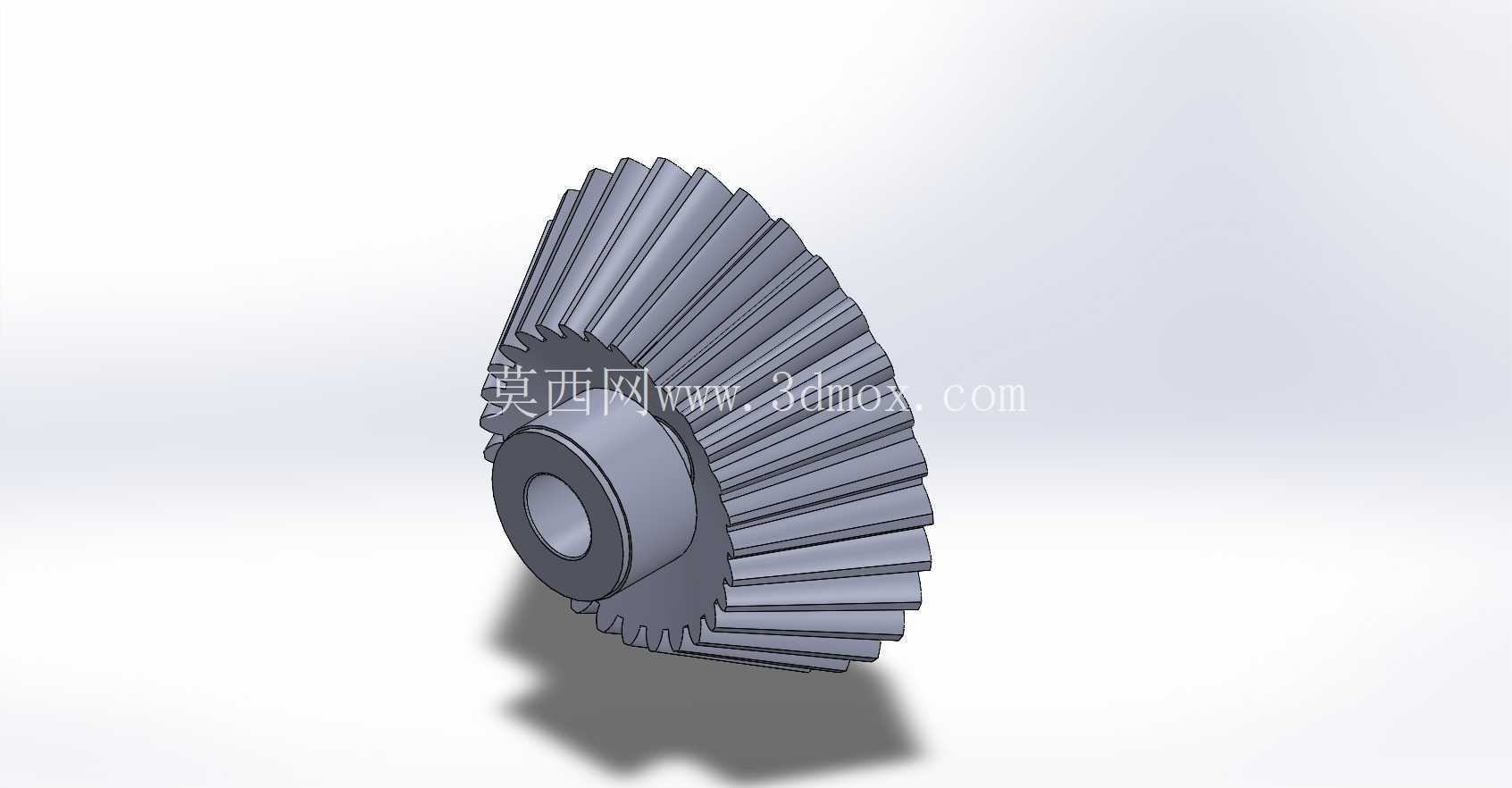

带轮毂安装位直齿锥齿轮传动构件

项目分类:齿轮 发布时间:2024-11-21 ID:801844
  • 带轮毂安装位直齿锥齿轮传动构件

  在相交轴动力传递的工况场景里,这类直齿锥齿轮是非常常见的基础传动构件,日常在小型交直流稳压设备的调压机构、机床进给传动箱、农用机械的转向传动单元、轻工设备的变向传动组里都能见到它的身影,核心作用是在两轴轴线呈相交状态(多为90度正交布局)时,完成旋转动力的换向传递,同时可根据啮合配对齿轮的齿数比,实现对应转速与扭矩的转换匹配。从实际使用的角度看,这类带一体式轮毂安装位的锥齿轮,相比无轮毂的薄片式锥齿轮,安装同轴度更容易保证,运转时的偏摆量更容易控制,适合中低速、中等负载的间歇或连续传动场景,比如小型调压设备里的调压旋钮联动机构,就是通过这类锥齿轮把旋钮的旋转动作换向传递到调压碳刷的移动丝杆上,实现输出电压的平稳调节,不会因为传动间隙过大出现调压跳变、卡顿的问题。

  设计这类锥齿轮的时候,首先要确定的是安装边界与啮合参数,本次的锥齿轮头部设置30个轮齿,采用标准直齿渐开线齿形,齿向沿节锥母线方向分布,加工时可采用刨齿、铣齿或者精锻成型,精度等级满足一般传动的GB/T 11365 8级精度要求即可,不需要过高的精度等级带来不必要的加工成本提升。轮毂部分的中心设置贯通安装孔,孔的尺寸与配套的传动轴采用过渡配合,装配时可通过平键或者顶丝实现周向固定,避免运转时齿轮与轴出现相对滑转;轮毂的轴向长度要超出安装墙板的厚度至少2-3mm,保证锁紧螺母或者轴用挡圈有足够的安装空间,不会出现固定件蹭到墙板的问题。齿顶圆与安装孔的同轴度公差要控制在0.02mm以内,齿圈的径向跳动公差不超过0.03mm,否则啮合时会出现单侧齿面受力过大、运转噪音陡增、齿面异常磨损的问题,严重时甚至会出现断齿失效。

  从安装适配的角度说,这类锥齿轮的配对安装距是选型时必须核对的核心参数,安装距指的是节锥顶点到齿轮安装定位端面的轴向距离,两个配对锥齿轮的节锥顶点必须完全重合,才能保证齿面的正确啮合,啮合侧隙要控制在0.05-0.15mm之间,侧隙过小容易出现卡齿、润滑脂无法进入啮合面导致干磨,侧隙过大则会出现传动回差,反向传动时的空程量超标,在需要精准调压的稳压设备里,过大的回差会导致调压精度达不到设计要求。齿面的粗糙度要达到Ra1.6以下,轮毂安装孔的粗糙度达到Ra3.2即可,装配前要在齿面涂抹锂基润滑脂,减少啮合时的摩擦损耗,延长齿轮的使用寿命。

  在实际结构设计时,轮齿的齿根圆角要做R0.3-R0.5的圆弧过渡,避免应力集中导致齿根断裂,尤其是在频繁正反转的传动场景里,齿根的应力集中会大幅缩短齿轮的疲劳寿命。轮毂与齿圈的连接过渡位置也要做圆角处理,不要出现直角清根,避免热处理或者受力时出现连接位置的开裂。齿轮的端面要做倒角处理,去除加工毛刺,避免装配时毛刺脱落进入啮合面造成齿面压伤。这类锥齿轮的常用材料为45号钢,调质处理到HB220-250即可满足一般负载的使用要求,如果是负载更大、转速更高的场景,可以选用20CrMnTi做渗碳淬火处理,齿面硬度达到HRC58-62,承载能力可以提升2-3倍,但加工成本也会相应提高。在稳压设备这类轻载场景里,甚至可以选用POM或者尼龙材质注塑成型,运转噪音更低,不需要额外润滑,适合家用小功率电气设备的传动结构。

  做三维建模的时候,首先要确定节锥角、齿顶锥角、齿根锥角三个核心角度参数,通过渐开线方程生成单个齿的齿形轮廓,再沿节锥母线方向阵列30个轮齿,之后合并轮毂与齿圈的实体,最后完成安装孔、倒角、圆角等细节特征的建模,建模时要注意齿形的收缩是沿节锥顶点方向的等比例收缩,不要做成圆柱齿轮式的等直径拉伸,否则加工出来的齿轮无法正确啮合,会出现齿顶干涉、无法转动的问题。建模完成后要做啮合干涉检查,模拟两个配对齿轮的啮合运动,确认全齿长啮合过程中没有齿面干涉,侧隙符合设计要求,再输出工程图用于加工生产。
