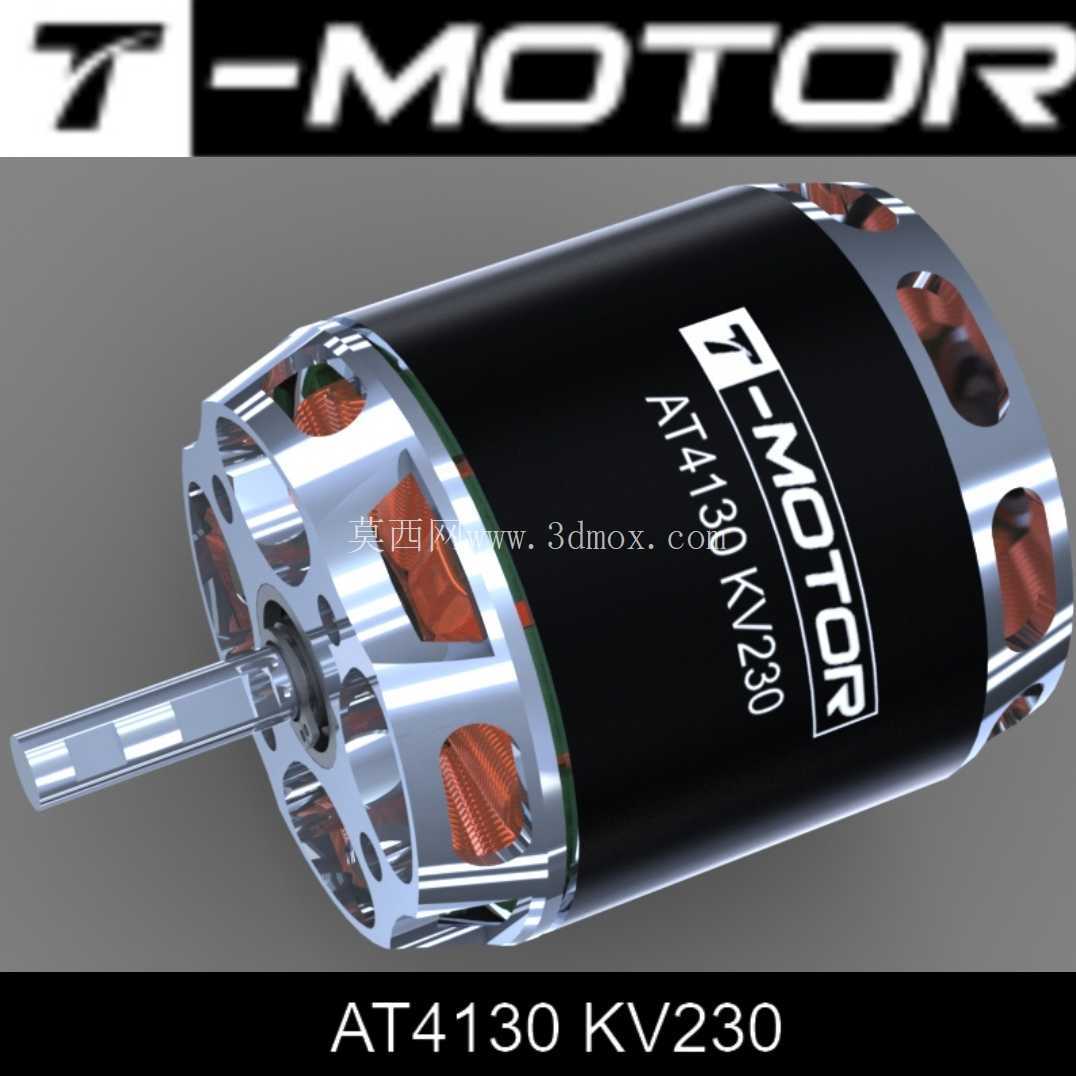

T-MOTOR AT4130长轴外转子无刷电机结构

　　这款外转子无刷动力单元的三维结构，核心面向多旋翼垂直起降飞行器、固定翼航模以及小型无人巡检设备的动力匹配场景，在做整机动力布局校核时，可直接导入装配环境完成干涉检查与安装位匹配。从实际使用场景来看，这类KV230规格的外转子电机，通常适配12-14寸螺旋桨，在4-6S锂聚合物供电体系下，能为起飞重量3-5kg级的无人机提供稳定拉力输出，不管是航拍作业机、长航时测绘机还是小型植保验证机，都能覆盖基础动力需求。

　　设计层面，外转子结构的选型本身就是为了兼顾扭矩输出与转动惯量平衡，外壳集成散热镂空槽，绕组工作时产生的热量可通过转子旋转带动的气流直接带走，不需要额外加装散热结构，能有效降低整机自重。长轴输出端的设计预留了足够的桨夹安装空间，轴端的定位台阶与螺纹段匹配标准桨座，搭配压紧垫圈与锁紧螺母即可完成螺旋桨固定，不需要额外加工转接结构；尾部的安装端面预留了标准航模电机的安装孔位，孔距适配常见的16/19mm电机座，可直接固定在机臂碳管或电机安装座上，安装边界清晰，不会出现装配时孔位错位的问题。

　　建模过程中，绕组部分仅做结构示意，不代表实际绕线排布与漆包线规格，实际生产时绕组参数可根据KV值需求做调整，不会影响外部安装尺寸的匹配性。转子外壳的金属质感外观做了渲染还原，表面的品牌标识区域做了凹凸结构处理，和实物的丝印位置完全对应，做整机外观渲染时可直接使用，不需要额外贴图调整。输出轴的同轴度公差在建模时按IT7级精度做了基准设定，装配时可直接和轴承位做配合约束，模拟实际转动状态下的跳动情况，方便做整机的振动仿真校核。

　　从安装边界来看，电机主体最大外径为41mm，机身长度不含输出轴为30mm，长轴段伸出长度为18mm，安装端面到转子尾部的距离为22mm，在做机臂布局设计时，只要预留出直径43mm、轴向长度52mm的安装空间，就能保证电机旋转时不会和机臂、舵机走线等结构产生干涉。尾部出线位置预留了3mm的走线槽，三相电源线可直接从槽内引出连接电调，不会出现线材被转子剐蹭的风险。

　　做结构验证时，可直接给转子部件施加旋转约束，搭配螺旋桨模型模拟不同转速下的拉力传导路径，校核电机座的受力强度，也能验证桨尖和机身结构的安全距离是否符合飞行要求。对于刚接触航模动力系统设计的结构工程师来说，这个模型可作为外转子电机的标准结构参考，理解外转子电机的定子、转子、轴承、输出轴的配合关系，掌握这类动力单元的安装尺寸标注逻辑，在后续定制特殊规格电机时，能更精准地提出安装接口要求，减少和电机供应商的沟通成本。

　　另外，模型的各个部件都做了独立的实体拆分，定子铁芯、绕组、转子磁钢、外壳、输出轴、轴承、端盖都可单独编辑，需要做轻量化修改时，可直接在转子外壳的镂空区域调整开孔大小，或者在安装端面做减重槽设计，不需要重新绘制基础轮廓，能大幅缩短改型设计的周期。做装配动画演示时，可直接给各个部件添加装配约束顺序，模拟从定子固定到转子压装、桨夹安装的完整装配流程，用于生产作业指导书的制作或者产品演示动画制作都能直接复用。
