英伟达Jetson AGX Xavier专用安装固定座

　　在边缘计算工控设备部署场景中，核心计算模块的可靠固定是保障设备长期稳定运行的基础前提，这款针对Nvidia Jetson AGX Xavier设计的安装座，正是面向嵌入式工控机、智能边缘网关、车载计算单元等场景开发的专用固定结构。从实际使用需求出发，Jetson AGX Xavier作为高性能边缘计算模块，自身重量较大，且在车载、工业现场等存在振动的工况下，普通的卡扣或胶粘固定方式极易出现模块移位、接口松脱的问题，甚至会因为长期振动导致板卡接插件疲劳损坏，因此安装座的结构刚性、安装定位精度是设计阶段的核心考量。

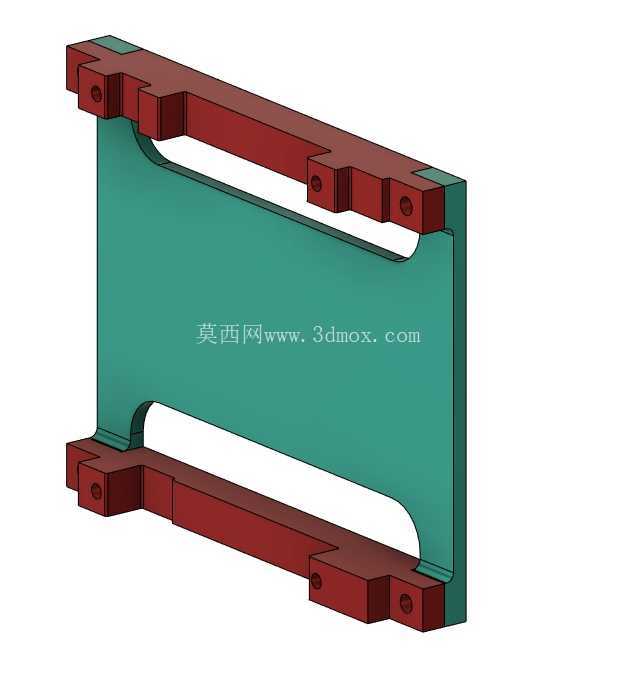

　　这款安装座采用上下对称的双边夹持结构，主体承托板为平整的一体化板材，能够完全贴合计算模块的背部金属散热面，既可以为模块提供均匀的支撑力，避免局部应力集中导致的板卡变形，也能在一定程度上辅助模块背部的散热传导，减少模块与安装框架之间的热阻。上下两侧的固定边采用凸台式安装孔设计，每个固定边设置四个带沉孔的安装位，沉孔结构可以让固定螺丝的头部完全没入安装座内部，不会突出表面刮擦模块外壳或是周边布线，同时四个安装孔的位置严格匹配模块本体的固定孔位公差，安装时无需额外调整对位，直接将模块放置在承托板上即可对准螺丝孔，大幅提升现场装配的效率。

　　从安装边界来看，安装座的整体外轮廓完全贴合模块的长宽尺寸，不会额外占用过多的机柜内部安装空间，承托板上下两端的让位缺口是专门针对模块的接口区域设计的，能够完全避开模块侧面的电源接口、网线接口、USB接口以及各类扩展插针，不会出现安装座遮挡接口导致插头无法插入的问题，同时缺口的边缘做了小圆弧过渡处理，没有尖锐的毛刺棱角，避免装配过程中划伤操作人员或是割伤线材绝缘层。上下固定边的凸台高度经过精确计算，既保证了螺丝啮合的足够螺纹长度，又不会让凸台过高导致安装座整体厚度超标，适配标准1U工控机箱的内部安装高度要求，也可以直接固定在各类铝型材设备框架的安装平面上。

　　设计过程中重点考量了不同工况下的抗振性能，承托板与上下固定边采用一体化折弯成型结构，没有额外的拼接焊缝，整体结构刚性更强，在持续振动的工况下不会出现连接部位松动的问题。安装孔的位置公差控制在±0.1mm以内，能够保证模块安装后与外部连接器的对位精度，避免因为安装座的加工误差导致模块接口与机箱面板上的扩展接口错位。承托板的表面平整度控制在0.2mm以内，保证模块背部与安装座的贴合度，不会出现局部悬空导致的模块受力不均问题，对于需要在安装座与模块之间添加导热垫的使用场景，平整的表面也能让导热垫的压缩量更加均匀，提升导热效率。

　　在实际设备集成过程中，这款安装座可以适配多种安装方式，既可以通过安装座上的固定孔直接锁附在机箱的内部安装立柱上，也可以搭配减震胶钉使用，进一步降低外部振动传递到计算模块上的能量，适合车载、机载等振动幅度较大的部署场景。安装座的边缘全部做了倒钝处理，没有锋利的边角，在布线过程中不会损坏周边的线材，也方便操作人员在狭小的机箱空间内完成装配作业。不同于通用型的可调安装支架，这款专用安装座不需要现场进行尺寸调整，也不需要额外加工适配孔位，拿到即可直接完成模块的固定，能够大幅缩短设备集成的装配周期，也避免了现场加工带来的尺寸误差问题。

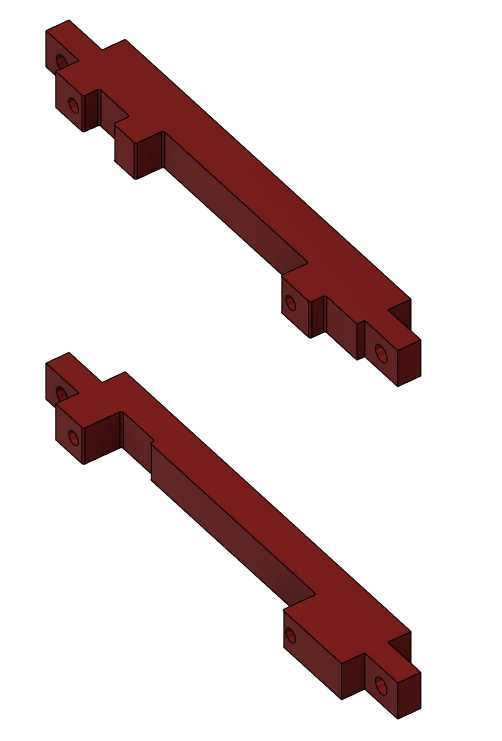

　　从结构细节来看，上下固定边的每个安装凸台都做了加强筋处理，在拧紧固定螺丝的时候不会出现凸台断裂的问题，能够承受足够的锁附力矩，保证螺丝连接的可靠性。承托板上没有多余的镂空结构，避免镂空位置堆积灰尘影响模块散热，同时整板的结构也能更好地分散模块的重量，长期使用不会出现承托板弯曲变形的问题。针对模块的散热需求，承托板与模块接触的一面可以根据使用需求粘贴导热硅胶片，将模块的热量传导到安装座上，再通过安装座传递到机箱壳体上，辅助提升模块的散热能力，保证高负载运行下的计算稳定性。
