伺服传动用2mm规格球头连杆结构

　　在小型伺服传动机构的设计选型中，这类两端带球头铰接结构的连杆，是解决小空间内非同轴传动、角度补偿需求的核心连接件，常见于航模舵面传动、小型自动化设备的往复动作传递、精密仪器的微调机构中，区别于刚性固定连杆，球头结构可以在一定角度范围内自适应安装偏差，避免传动过程中出现卡滞、别劲的问题，尤其适合安装位存在小角度偏移、传动过程中两端铰接点存在相对摆角的场景。

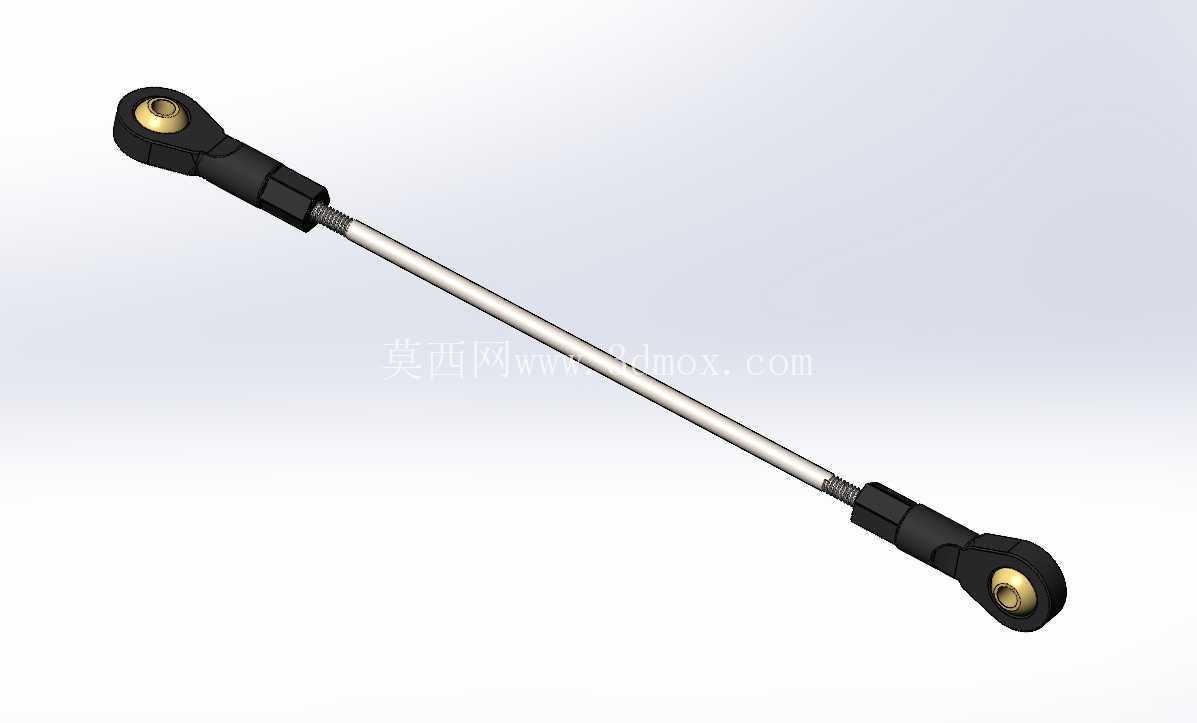

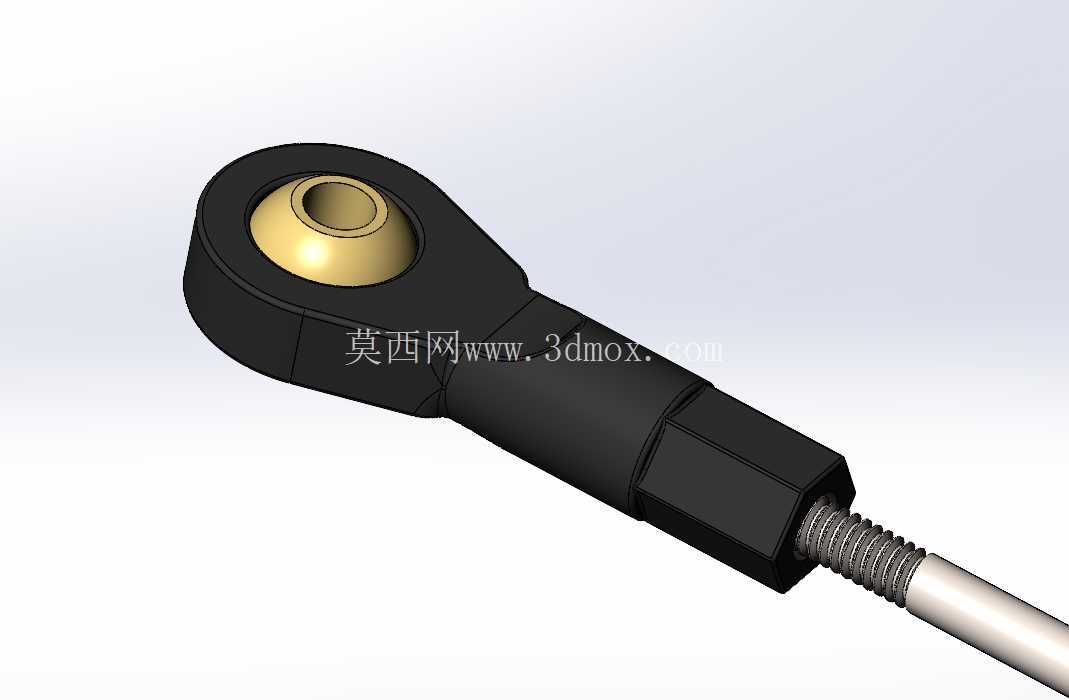

　　从结构设计来看，这款连杆两端采用内嵌金属衬套的球头座，球头外圈为工程塑料材质，既保证了铰接转动的顺滑度，又能降低传动过程中的磨损，金属衬套直接和球头球芯接触，避免长期往复运动下塑料基座出现形变松旷。中间的连接杆采用金属光杆设计，两端加工有细牙外螺纹，和球头座的内螺纹配合，可以通过旋转杆身调整整体连杆的有效长度，适配不同安装中心距的需求，调整到位后可以通过球头座根部的锁紧结构固定长度，避免传动过程中连杆长度出现偏移，影响传动精度。

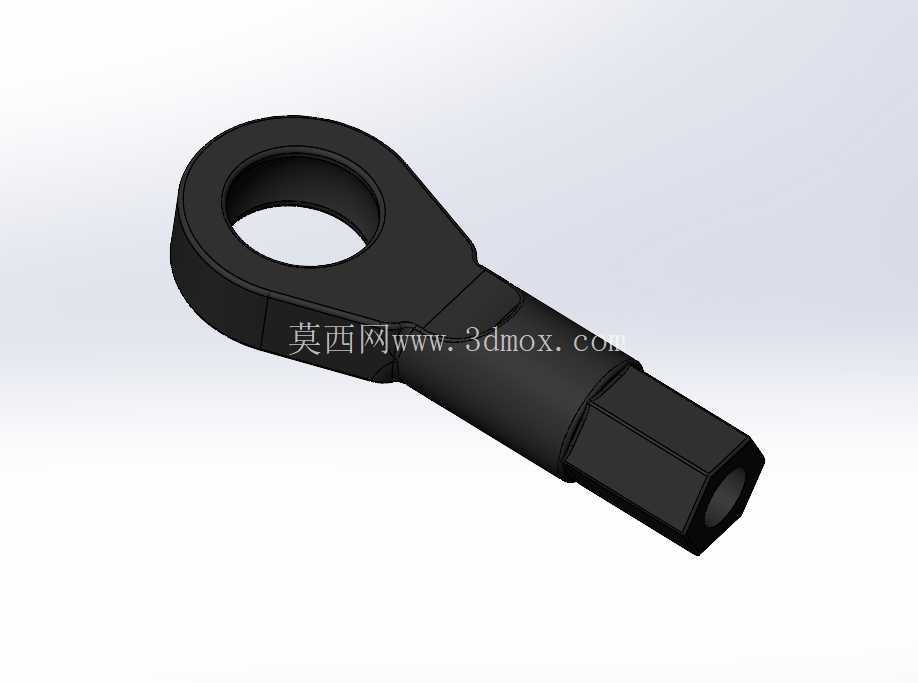

　　从安装边界来看，这款连杆适配2mm规格的连接销轴，两端球头的铰接摆角范围可以覆盖正负30度以内的偏角需求，能够补偿安装面的平行度误差、传动过程中动作端的角度偏移，不需要额外加装万向节结构，大幅缩小了传动机构的整体占用空间。球头座的外轮廓为六角结构，安装调整时可以用标准扳手夹持固定，避免调整长度时球头跟转，提升装配效率。

　　在实际应用场景中，这类小规格球连杆大量用于小型伺服舵机的动作传递，比如航模的舵面控制、小型机械臂的关节联动、3D打印机的调平机构、精密检测设备的探针传动结构中，相比传统的销轴铰接结构，球头连杆不需要严格保证两端铰接点的同轴度，对安装公差的容忍度更高，能够降低整个传动机构的加工精度要求，减少装配调试的工作量。

　　设计这类连杆时，首先要确认两端的负载需求，小规格2mm球头的额定静负载可以满足小型伺服的推力需求，不会出现球头脱出的问题；其次要预留足够的长度调整余量，螺纹旋合长度不小于3倍螺距，保证连接强度；另外球头的转动阻尼要控制在合理范围，既不能过松导致传动间隙过大，也不能过紧增加传动阻力，影响伺服的动作响应速度。

　　在三维建模过程中，需要重点还原球头和球座的配合间隙，螺纹部分的建模要符合细牙螺纹的标准参数，杆身的直线度公差要在模型中通过几何约束体现，两端球头的中心距调整范围要做参数化设计，方便不同安装场景下直接修改参数调用模型，不需要重新绘制结构。同时要注意球头座的让位结构，保证在最大摆角状态下，球座和连接杆之间不会出现干涉，模拟实际运动过程中整个连杆的运动轨迹，验证安装空间是否足够，避免实际装配后出现运动卡滞的问题。

　　这类连杆在日常维护中，只需要定期在球头位置添加少量润滑脂，就可以保证长期运转的顺滑度，金属杆身的抗形变能力强，在额定负载下不会出现弯曲变形，能够保证传动的一致性，相比塑料一体成型的连杆，金属杆加塑料球座的组合兼顾了结构强度和转动顺滑度，成本也相对可控，是小型伺服传动场景下的首选连接件。
