B24解放者轰炸机线框结构三维数模

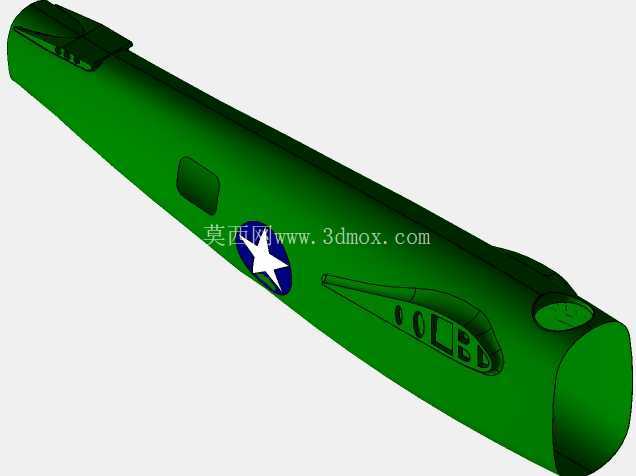

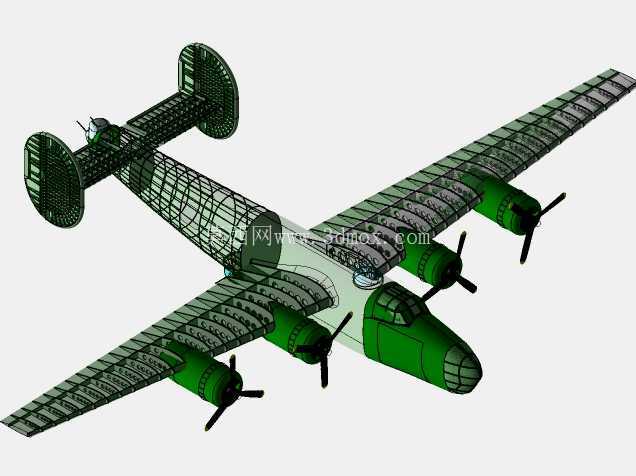

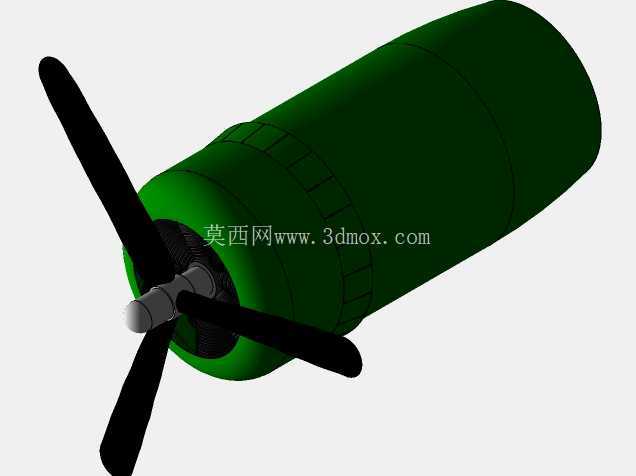

　　该模型还原了B24解放者轰炸机的主体框架结构，采用线框加实体混合的建模方式，清晰呈现了机身承力骨架、机翼翼梁翼肋布局、尾翼安定面结构以及四台发动机的挂载位置，同时补充了球炮塔的结构细节，填补了基础机身框架的作战功能模块空缺。从航空装备结构设计的角度看，这类线框结构模型可用于飞行器结构教学场景，帮助新人快速理解大型轰炸机的受力传递路径：机身主纵梁贯穿前后，连接驾驶舱、中段弹舱、尾段炮塔舱的横向隔框，机翼采用的大展弦比平直翼布局，翼肋沿翼展方向等距排布，配合四台发动机的短舱挂架，将发动机重量、飞行气动载荷均匀传递到机身主承力结构上。

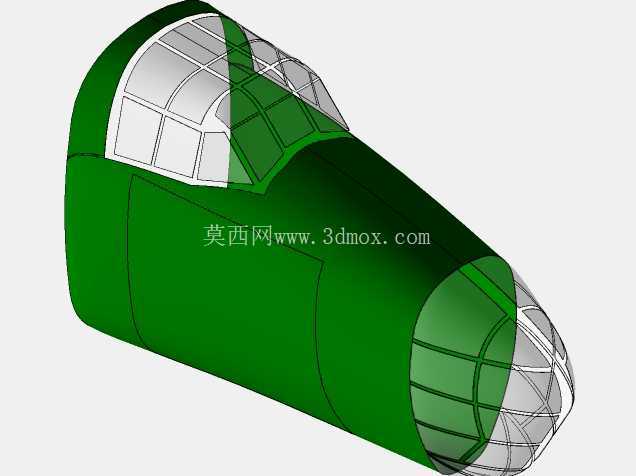

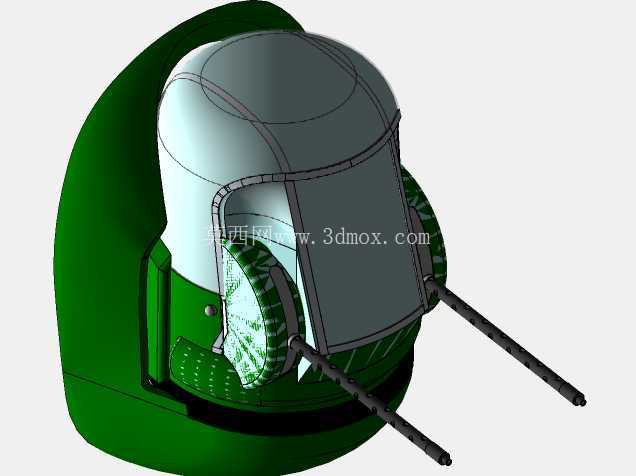

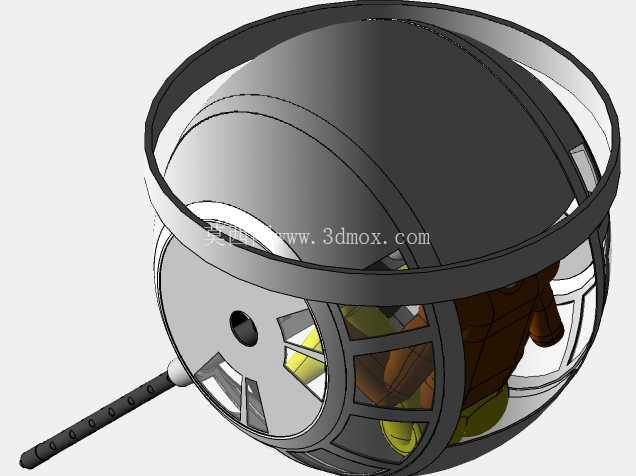

　　模型中呈现的球炮塔结构，还原了轰炸机自卫火力的安装位置与转动空间边界，炮塔采用球形承力外壳，内部预留了机炮安装位与射手操作空间，与机身尾部、腰部的射击位共同构成全机自卫火力网，这类结构细节的还原，能够为航空史研究、作战场景模拟提供基础的结构参考。在建模逻辑上，该模型优先搭建了全机的基准轴线，先确定机身对称面、机翼安装角、尾翼上反角等核心气动参数基准，再沿基准线逐段生成隔框截面，通过放样生成骨架线框，后续补充的发动机短舱、螺旋桨、炮塔、座舱等部件，均严格对齐基准轴线的安装位置，保证各部件的相对位置符合实机的布局逻辑，虽然模型未完成全部蒙皮与内部管线的细节，但核心结构的位置关系、安装边界都做了准确还原，能够满足结构演示、布局验证的使用需求。

　　从实际应用场景出发，这类未完成全细节的框架模型，可作为二次建模的基础底模，使用者可根据自身需求补充蒙皮、内部弹舱、起落架、航电管线等细节，也可直接用于航空科普展项的结构展示，通过线框的透视效果，让参观者直观看到飞机内部的骨架排布与部件位置，相比全实体模型更具结构展示优势。模型中各部件的安装边界都做了明确的预留，比如发动机短舱与机翼的连接面、炮塔与机身的安装口、平尾垂尾与尾段的对接位置，都保留了清晰的安装贴合面，后续补充细节时不需要重新调整基准位置，能够大幅降低二次开发的建模工作量。

　　对于飞行器结构设计从业者来说，这类模型能够帮助理解二战时期大型轰炸机的结构设计思路，在当时的材料工艺条件下，通过密集的隔框与纵梁组合，在控制机身重量的同时保证足够的结构强度，支撑大载弹量、长航程的作战需求，四台发动机的布局也平衡了动力冗余与飞行阻力的关系，大展弦比机翼兼顾了巡航效率与升力表现，这些设计逻辑即使在当下的大型运输机设计中仍有参考价值。
