小型私人喷气式飞行器外观结构设计

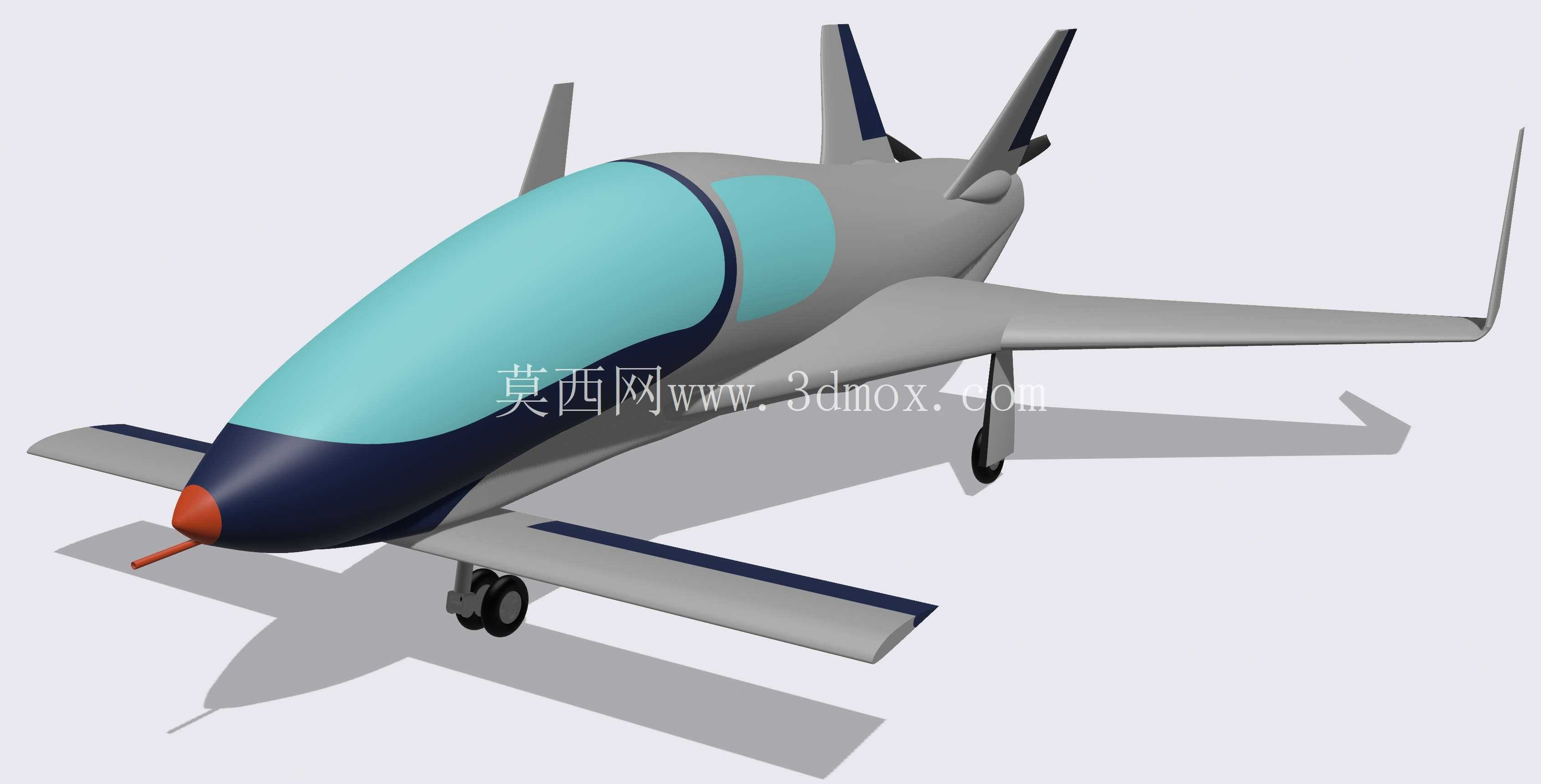

　　这款小型私人飞行器的三维结构设计，核心围绕通用航空领域的短途私人出行、飞行体验场景展开，区别于大型民航客机与军用作战飞机，其定位聚焦于1-2人级别的轻型空中载具，可满足私人飞行爱好者的短途通勤、低空观光、飞行训练等实际使用需求。从整体布局来看，设计采用了单发喷气式动力的常规气动布局，机身主体为流线型纺锤体结构，机头段做了收敛式钝头设计，既能够降低亚音速飞行阶段的压差阻力，也预留了前端航电设备或者空速管的安装空间，机头下部的红色标识段为防撞与航行标识预留了安装位，符合低空飞行的目视识别要求。座舱段采用了整体式气泡形风挡设计，风挡曲面做了连续顺滑过渡，能够为驾乘人员提供接近360度的侧向与前向视野，适配低空观光场景下的观景需求，同时风挡与机身蒙皮的衔接处做了齐平处理，避免了凸起结构带来的额外气动干扰。机翼采用了下单翼布局，机翼平面为梯形翼型，翼根与机身下部承力结构直接连接，能够将机翼升力直接传递到机身主承力框，降低结构重量，机翼后缘预留了操纵面的安装边界，可适配副翼、襟翼的安装需求，满足低速起降阶段的增升与飞行姿态控制要求。

　　尾翼部分采用了V型尾翼与垂尾结合的布局，既能够保证航向与俯仰方向的操纵稳定性，也能够相比常规三尾翼布局降低结构重量与飞行阻力，尾翼的安装位置避开了发动机喷流的直接影响区域，避免高温喷流对尾翼结构造成烧蚀损伤。起落架采用了前三点式可收放起落架设计，前起落架布置在座舱下方的机身轴线位置，主起落架安装在机翼根部的承力结构上，起落架的轮距与轴距参数经过匹配，能够保证地面滑行阶段的稳定性，避免侧翻风险，起落架舱的边界在机身与机翼结构上做了预留，收放机构的运动路径在建模阶段做了干涉检查，确保收放过程中不会与周边蒙皮、管路结构发生碰撞。

　　动力系统的安装舱段布置在机身中后部，进气道采用了机身两侧埋入式设计，能够降低飞行阻力，同时避免地面滑行阶段吸入跑道杂物，尾喷口从机身尾部伸出，喷口与机身尾部结构之间预留了隔热层的安装空间，避免高温传递到机身蒙皮与内部设备舱。从结构设计的思路来看，整个建模过程优先保证了气动外形的连续性，所有曲面之间都做了G2连续过渡，避免了曲面折角带来的气流分离问题，同时机身的框梁结构布置遵循了等强度设计原则，在机翼连接、起落架安装、发动机安装等集中受力位置做了结构加强，其余非承力位置做了轻量化挖除设计，尽可能降低整机结构重量。

　　外形尺寸方面，整机长度控制在轻型运动飞机的常规尺寸区间内，翼展与机身长度的比例经过气动优化，能够在低速飞行阶段提供足够的升力，同时满足通用航空机场的停机位尺寸要求，整机高度控制在常规机库的门洞高度范围内，不需要对现有通航机场的地面保障设施做额外改造即可完成停放与维护。内部空间布局上，座舱内部预留了驾乘人员座椅、操纵杆、仪表板的安装空间，座椅的安装位置与风挡视野做了匹配，保证驾乘人员在正常坐姿下能够获得足够的外部视野，操纵机构的布置空间预留了足够的操作行程，不会与座舱内部结构发生干涉，机身中部的设备舱预留了航电设备、燃油系统、飞控系统的安装空间，各个系统的走线通道也在结构设计阶段做了预留，避免后续布线过程中出现结构干涉。在细节设计上，机身表面的蒙皮分块线按照实际加工工艺做了划分，每一块蒙皮的尺寸都适配常规复合材料加工的成型尺寸，降低后续生产制造阶段的模具成本，机翼与机身的连接位置做了整流包皮的设计，能够降低翼身结合处的干扰阻力，起落架的轮胎与轮毂结构也按照实际轻型飞机的轮胎参数做了建模，保证地面滑行阶段的缓冲能力与承载能力匹配整机重量。
