FPV金刚260穿越机机架结构设计

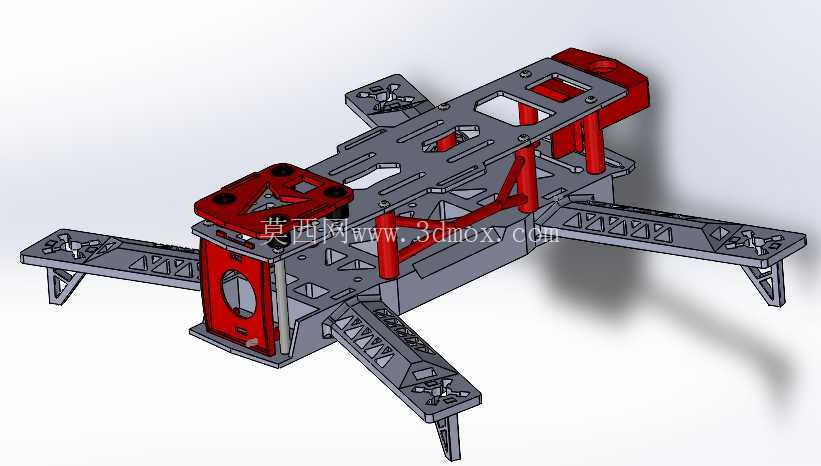

　　这款FPV金刚260机架是专为第一视角穿越飞行场景开发的四轴飞行载具主体结构，适配日常休闲飞行、短途竞速穿越、低空航拍取景等多种户外航模使用场景，作为整套飞行系统的承载基体，所有飞控、电调、电池、图传、摄像头、动力电机等核心部件都需要依托该机架完成安装固定，其结构强度、重量分布、安装位设计直接决定整机的飞行稳定性与抗摔性能。从结构设计思路来看，这款机架采用上下分层的板件结合支撑柱的组合结构，主体承力板选用轻量化高强度板材加工，通过镂空减重设计在不损失结构刚性的前提下尽可能降低整机自重，板件上预留的各类异形镂空除了减重作用外，还能为飞控线路、图传天线、电源接线提供走线空间，避免飞行过程中线路晃动干扰动力输出或者被螺旋桨剐蹭。

　　机架的四个机臂采用一体化延伸设计，机臂表面做了三角加强筋结构，在发生擦碰、炸机时能够优先通过机臂末端的形变吸收冲击能量，避免冲击力直接传递到中心舱体损坏核心电子元件，机臂末端预留的电机安装孔位适配标准22系列穿越机电机，孔位间距符合通用航模安装规范，不需要额外打孔改装就能完成动力组件的装配。中心舱体区域做了分层安装位设计，下层可以直接放置飞控板与电调组件，安装平面的平整度公差控制在0.1mm以内，能够保证飞控陀螺仪的初始校准精度，避免因为安装面倾斜导致飞行姿态判断偏差；上层预留了电池绑带固定位与图传设备安装空间，电池安装位处于整机重心的中心位置，能够根据不同容量电池的重量微调绑带位置，保证整机重心落在四个机臂的几何中心，减少飞行过程中的姿态修正负担。

　　机架前端预留了FPV摄像头与图传发射模块的安装位，摄像头安装角度可以根据飞行需求在0到45度之间调整，适配不同飞行速度下的视角需求，前端的红色安装座采用加高设计，能够避免飞行过程中机身震动直接传递到摄像头，减少画面果冻效应。机架尾部预留了接收机天线与GPS模块的安装位置，天线固定座采用倾斜设计，能够保证信号接收范围覆盖全向空域，避免机身金属部件遮挡信号。从安装边界尺寸来看，这款机架的对角电机轴距为260mm，属于典型的五寸穿越机适配尺寸，整机装配完成后的中心舱体宽度为65mm，能够容纳最大尺寸为40*40mm的标准飞控塔，机臂厚度为4mm，在搭载4S锂电池、五寸螺旋桨的配置下，整机起飞重量可以控制在500g以内，兼顾飞行灵活性与结构抗损性。

　　机架的所有连接部位都采用内嵌式铜柱螺母配合螺丝固定，相比直接自攻螺丝锁在板材上的设计，反复拆装维护时不会出现滑牙问题，日常炸机后更换损坏部件时不需要对安装孔进行二次修复。机臂与中心板的连接位置做了加厚凸台设计，能够分散螺丝锁紧时的压应力，避免锁紧力过大导致板材开裂。机架的起落支撑结构直接集成在机臂末端，不需要额外加装起落架，在降落时能够通过机臂末端的凸起结构支撑整机，避免摄像头或者底部电池直接接触地面造成磨损，同时减少额外起落架带来的风阻与重量负担。在实际使用场景中，这款机架的结构设计能够适应林间穿越、楼顶竞速、低空航拍等多种复杂飞行环境，即使发生轻微碰撞，由于机臂的应力释放设计，大部分情况下仅需要更换受损的螺旋桨就能继续飞行，不会出现中心板断裂的严重损坏。走线空间的预留设计能够让整机线路排布更加规整，减少线路杂乱带来的电磁干扰问题，提升图传信号与遥控信号的稳定性。分层安装的结构也方便日常维护，拆开上层板就能直接接触到所有核心电子元件，不需要完全拆解整机就能完成飞调参数调整、元件更换等操作。
