FPV穿越机用拇指型航拍摄像头结构

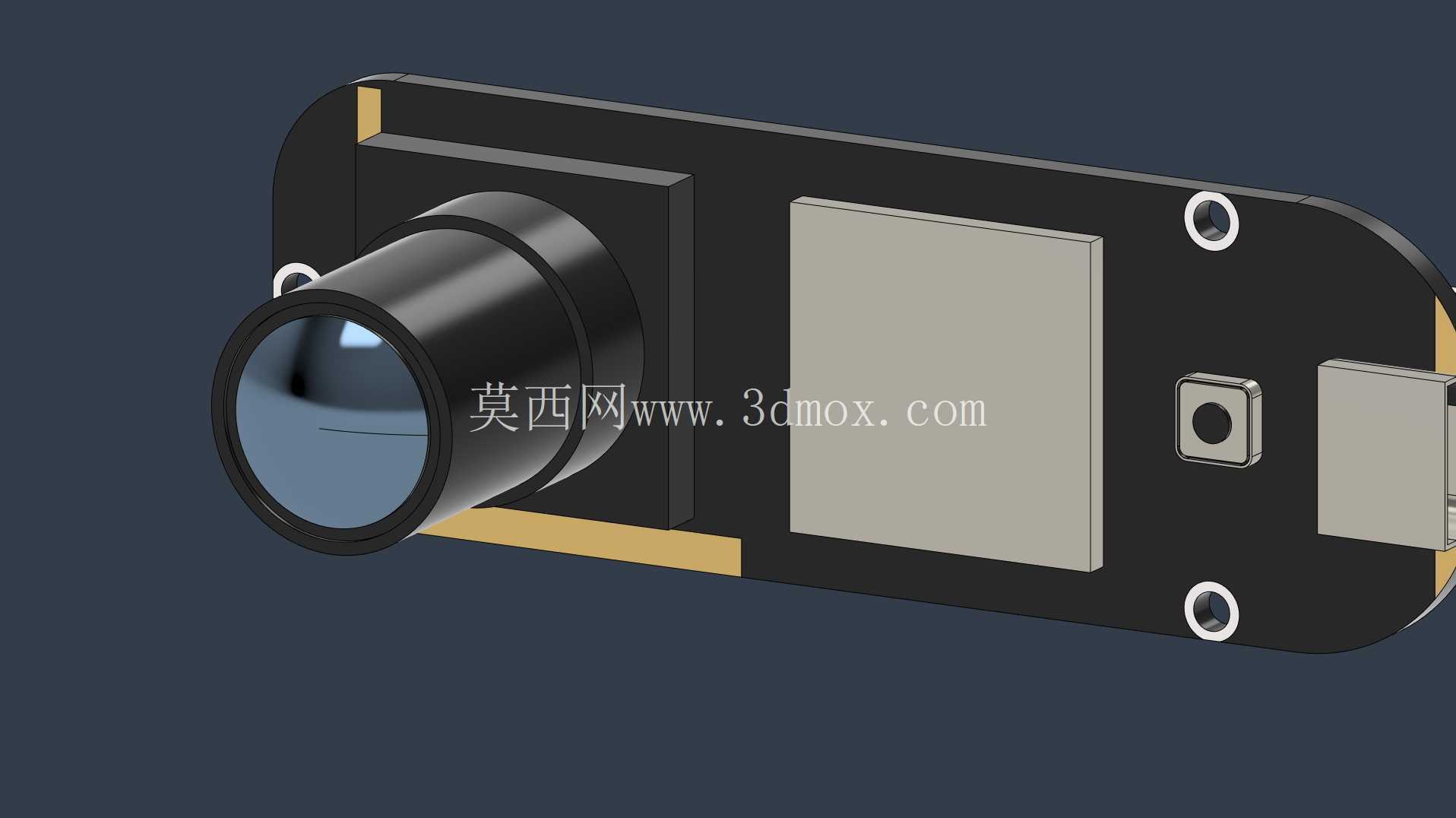

　　这款机载摄像模组的结构设计，完全围绕FPV穿越机的极端使用场景做适配，首先要解决的就是小尺寸装机空间下的功能集成问题，毕竟穿越机机架的机头预留安装位普遍狭窄，过重或者过大的摄像设备都会直接影响整机的重心配平与飞行机动性。从结构布局来看，镜头组件采用突出式前置设计，镜筒做了阶梯式圆柱造型，既给内部镜片组预留了足够的对焦调节行程，也能在镜头外圈加装适配的UV镜或者偏振镜配件，镜筒根部和主板基板的衔接处做了限位凸台，能避免炸机时镜头受侧向冲击力发生移位。

　　主板基板采用长圆形切边设计，三个角位预留了沉头安装孔，孔位的间距匹配主流20mm、25mm孔距的穿越机机头安装座，安装时可以直接用M2螺丝固定，不需要额外打印转接件，沉孔的深度刚好能让螺丝帽完全没入基板平面，不会突出表面剐蹭到机架或者其他走线。基板上的核心处理芯片区域覆盖了独立的金属散热片，散热片和芯片之间预留了导热垫的安装间隙，毕竟FPV飞行时图传编码的算力负载很高，持续工作时芯片发热量大，金属散热片既能把热量快速传导到空气中，也能起到电磁屏蔽的作用，避免图传信号和飞控信号之间出现互相干扰的问题。

　　基板侧面预留了微型按键的安装位，按键的高度刚好和基板平面齐平，不会因为突出过多在装机时被误触，按键的触发行程做了适配，戴飞行手套也能准确完成配对、录制启停的操作。在接口设计上，基板尾部预留了排线接插的位置，接插件的选型采用薄型卧式座子，能减少装机时的纵向空间占用，走线可以顺着机架的碳板侧面排布，不会被螺旋桨的气流吹到产生晃动。整个模组的重量控制做了针对性优化，基板采用薄型FR-4板材，金属结构件全部选用轻量化铝合金材质，整体重量控制在10g以内，不会给穿越机带来额外的负载负担，对于追求极致推重比的花飞机型来说，这个重量区间不会影响飞行动作的响应速度。从实际使用的场景来看，这款摄像模组既可以用作第一视角飞行的主图传摄像头，也可以搭配机载录制模块完成高清飞行素材的存储，镜头的视场角覆盖了穿越机飞行时的前方主要视野，没有明显的边缘畸变，能给飞手提供清晰的实时画面。设计过程中还考虑到了炸机的防护需求，镜头的最前端镜片略低于镜筒的前端面，就算正面撞击障碍物，也不会直接磕碰到镜片表面，基板的边缘做了圆角处理，没有尖锐的棱角，不会在炸机时割断机架上的其他线材。

　　安装边界方面，整个模组的最大宽度不超过20mm，长度控制在40mm以内，镜头突出基板平面的高度不超过12mm，不管是装在牙签机的机头位置，还是装在五寸花飞机的前置安装位，都不会和机架的前机臂、螺旋桨产生运动干涉，就算搭配窄型的机壳，也能完全容纳进去，不需要对机壳做额外的切割修改。电路部分的结构布局做了分区处理，镜头的供电线路和信号传输线路分开走，在基板上做了物理隔离，避免大电流供电时产生的纹波影响画面质量，不会出现飞行时画面有水波纹、闪屏的问题。
