四旋翼航拍作业无人机结构设计方案

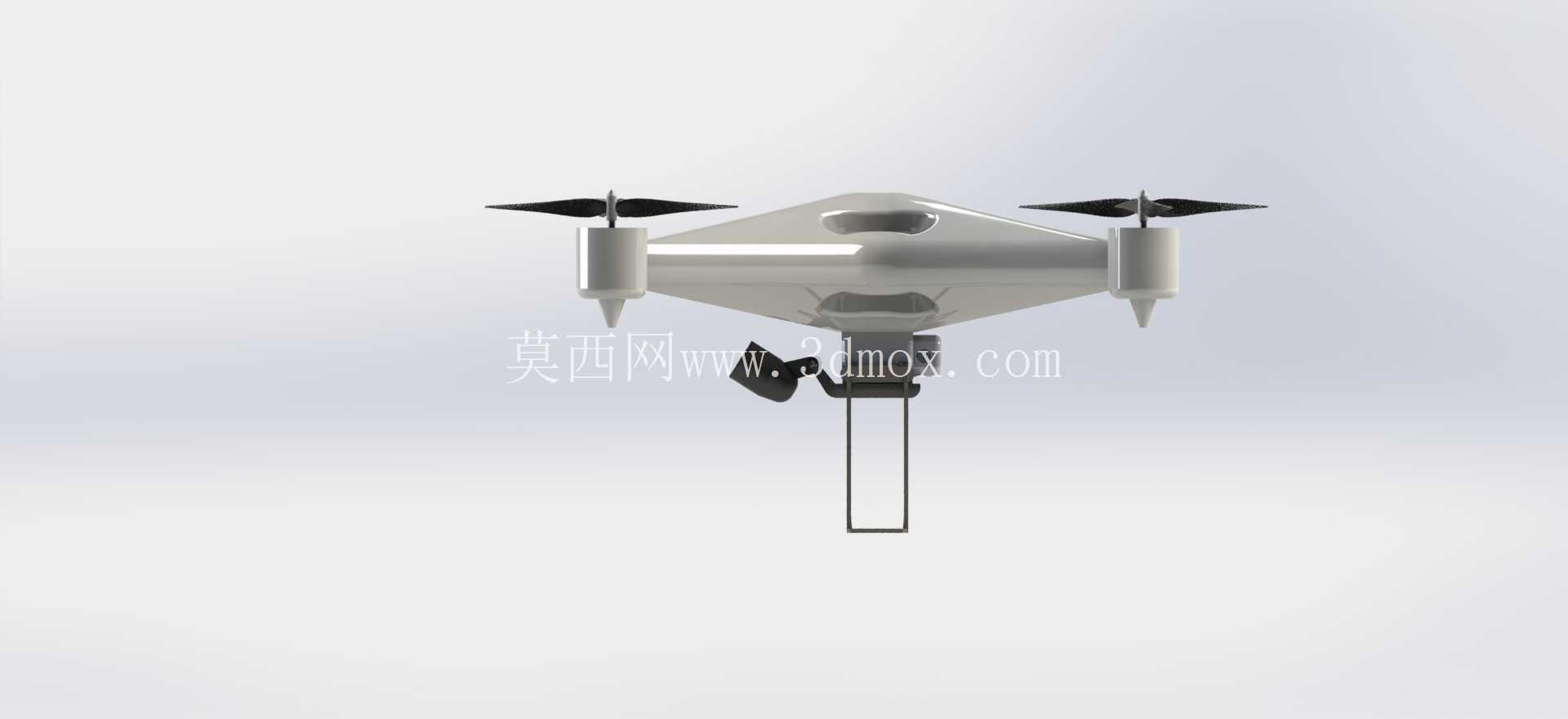

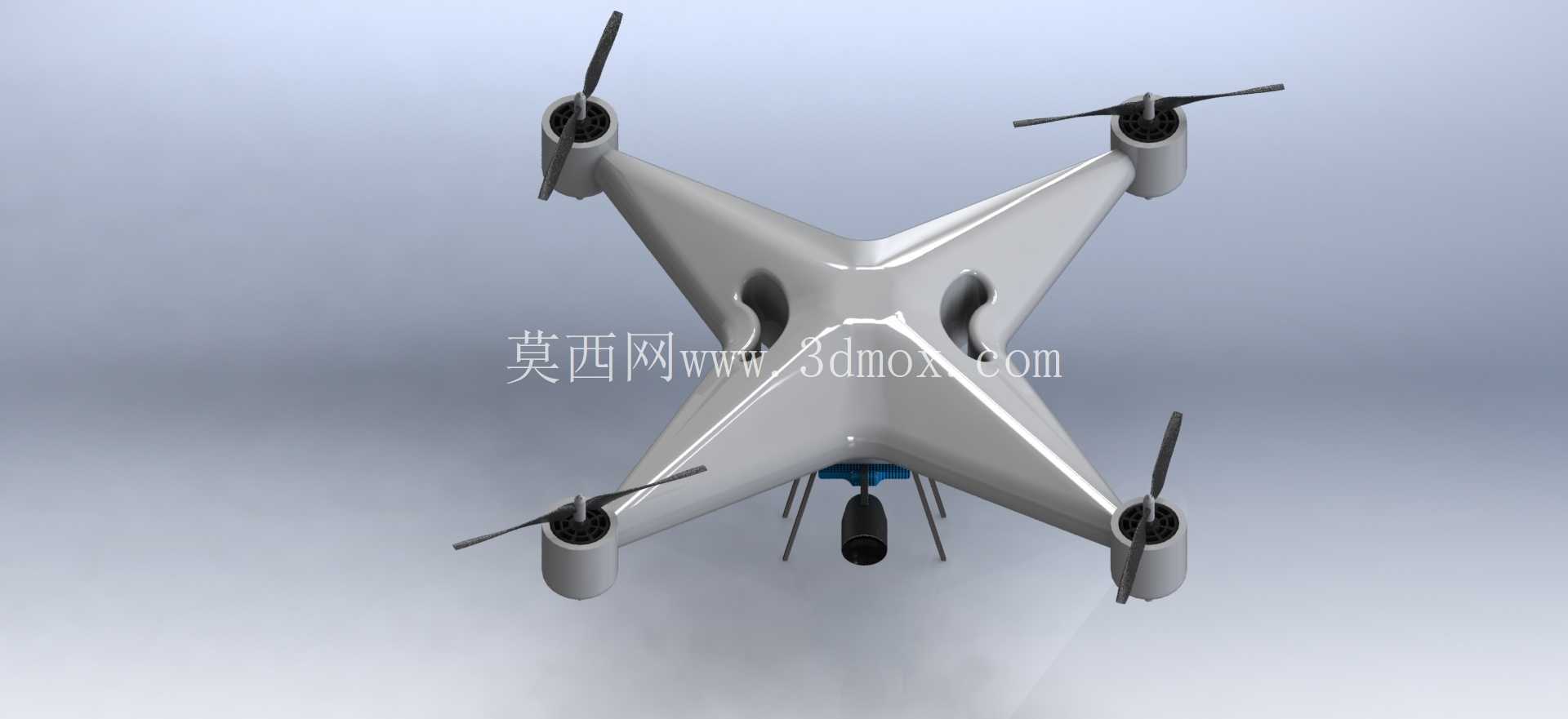

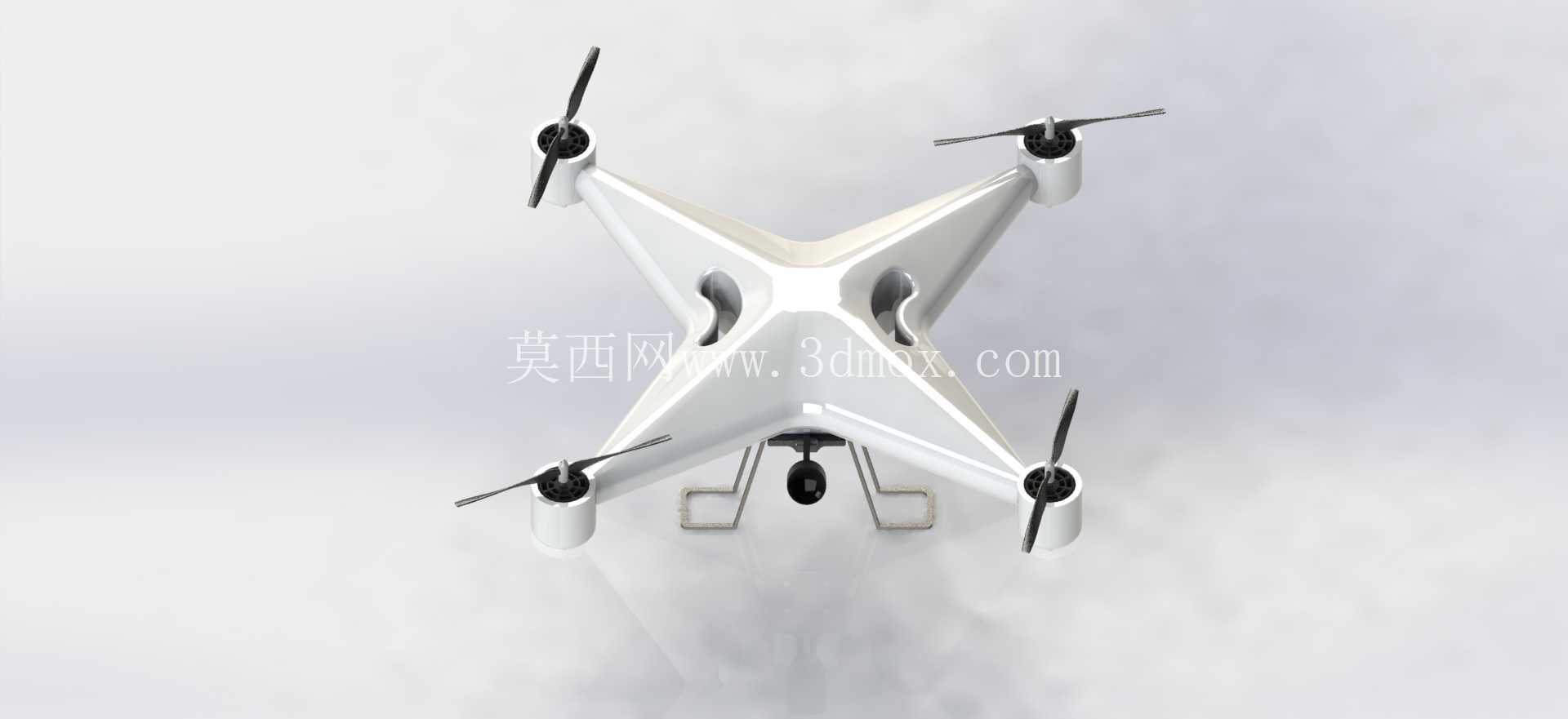

　　这款四旋翼飞行器的结构设计，核心围绕低空航拍作业场景的实际需求展开，在结构布局上充分考虑了飞行稳定性、载荷适配性以及日常作业的维护便捷性。整体采用X型旋翼布局，四个机臂从中心机身呈对称放射状延伸，这种布局的优势在于飞行过程中各个旋翼产生的升力分布均匀，姿态调整时的力矩响应更直接，不管是悬停拍摄还是低速巡航取景，都能保持机身姿态平稳，避免画面出现不必要的抖动。中心机身采用一体化流线型壳体设计，壳体表面做了顺滑的曲面过渡，一方面能够降低低空飞行时的空气阻力，减少风阻带来的额外功耗，另一方面也能在小雨或者扬尘环境下，对内部的飞控模块、电池组件、图传设备起到基础的防护作用，避免外界杂物直接接触核心电子元件。

　　机臂与中心机身的衔接位置做了圆弧过渡的加强结构，没有出现直角应力集中的区域，在日常起降或者遇到突发气流冲击时，这个位置的结构强度能够承受旋翼传递的交变载荷，不会出现机臂断裂或者连接松动的问题。每个机臂末端的电机安装座做了下沉式设计，电机轴线与机臂平面保持垂直，确保旋翼旋转平面始终处于水平基准面，减少飞行过程中的姿态偏移。起落架采用细杆式支腿结构，支腿从机身下方呈外八字延伸，支腿末端没有设置额外的减震脚垫，这种设计一方面能够降低整机的自重，另一方面在起降时能够让支腿先接触地面，分散机身受到的冲击，同时外八字的布局也能让整机在不平整的地面停放时保持稳定，不会出现侧翻的情况。机身下方居中位置预留了航拍载荷的安装接口，这个位置处于整机的重心正下方，挂载相机或者其他作业载荷时，不会因为载荷重量导致整机重心偏移，影响飞行控制的稳定性。在设计过程中，对各个部件的安装边界做了明确的限定，旋翼旋转时的扫掠区域完全覆盖在机臂外侧，不会与机身壳体、起落架支腿产生干涉，机臂的长度经过反复校核，既保证了旋翼之间有足够的安全间距，避免下洗气流相互干扰影响升力效率，又不会让整机尺寸过大导致便携性下降。机身内部的舱室做了分区设计，电池舱靠近重心位置，能够减少电池重量变化对整机平衡的影响，飞控模块安装在舱室中心的减震平台上，能够过滤飞行过程中的高频振动，保证传感器采集数据的准确性，图传模块安装在机身前部靠近上方的位置，能够减少机身结构对信号的遮挡，保证图传信号的稳定传输。旋翼采用两叶螺旋桨设计，桨叶的翼型经过优化，在保证足够升力的前提下，能够降低旋转时的噪音，同时桨叶与电机轴的连接采用快拆结构，日常作业时如果出现桨叶损坏，可以快速更换，不需要复杂的工具。

　　整机的外形尺寸控制在适合单人携带的范围，机臂没有采用折叠结构，是为了保证连接位置的结构刚性，避免折叠机构带来的间隙影响飞行稳定性，适合固定场地的常态化航拍作业，比如工程巡检、场地测绘、活动航拍等场景。在结构强度校核时，针对不同飞行状态下的载荷做了仿真分析，比如急加速、急转弯、突风冲击等工况，各个结构件的应力都处于材料的许用应力范围内，能够保证飞行过程中的结构安全。机身壳体的曲面设计不仅考虑了气动性能，也兼顾了外观的整体性，没有多余的突出结构，减少了飞行过程中勾挂障碍物的风险。起落架的高度经过优化，既能够保证下方挂载的航拍设备在起降时不会接触地面，又不会因为高度过高导致整机重心上移，影响飞行的稳定性。

　　各个电机的走线通过机臂内部的空腔引入中心机身，外部没有裸露的线材，既能够降低飞行时的风阻，也能避免线材被旋翼打到或者在飞行过程中被外物勾挂。电池舱的接口采用防呆设计，安装电池时不会出现正负极接反的问题，同时舱盖采用快拆结构，更换电池时能够快速操作，减少作业间隙的等待时间。飞控模块的安装位置预留了足够的调试空间，日常校准传感器或者调整参数时，不需要完全拆解机身，只需要打开对应的舱盖即可操作。图传天线的安装位置做了角度优化，不管飞行器处于什么飞行姿态，天线都能保持较好的信号发射角度，减少信号遮挡的概率。整机的重量分布经过反复配平，四个机臂方向的重量差控制在极小的范围内，飞行时不需要飞控系统输出额外的力矩来平衡机身，能够降低功耗，延长续航时间。旋翼的旋转方向采用对角同向的设计，相邻旋翼旋转方向相反，能够抵消旋翼旋转产生的反扭矩，保证机身航向的稳定，不需要额外的尾桨结构来平衡扭矩，提升了整机的结构紧凑性。
