ROTAX912航空发动机管架式安装支架结构

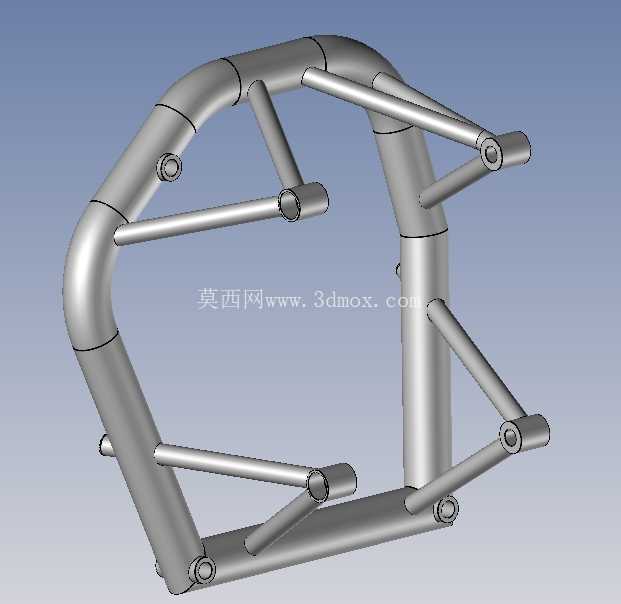

　　这套管架式安装结构是为轻型通航类飞行器适配ROTAX912系列活塞发动机开发的承载构件，在超轻型固定翼飞机、自转旋翼机、动力三角翼这类低空轻型载具的动力系统集成场景中，这类安装支架承担着动力单元与机身主承力结构的连接核心作用，既要传递发动机运行过程中产生的推力、扭矩与振动载荷，还要为发动机周边的附件、管路、操纵拉索预留足够的布置空间，避免动力单元与机身结构、整流罩发生运动干涉。从结构构型来看，整体采用冷拔无缝航空级钢管弯制拼焊成型，主承力环段采用大曲率弯管设计，顺着发动机缸体的外轮廓走向布置，既能够贴合发动机的安装点位，又能最大化利用发动机舱的有限截面空间，减少不必要的结构外凸，降低飞行过程中的气动阻力。

　　主环管的管径与壁厚经过载荷校核选取，在保证整体抗扭、抗弯刚度的前提下尽可能降低结构自重，这对于对重量极度敏感的轻型飞行器而言，直接关系到整机的有效载荷与飞行性能。支架上分布的多组横向、斜向支撑短管，并非随意布置，每一段支撑的端点都对应着发动机本体的安装吊点、机身连接点，斜向撑杆采用三角形稳定构型，能够将发动机工作时产生的交变载荷快速分散到主环管的各个截面，避免局部应力集中导致的焊缝开裂或者管体变形，尤其是在发动机急加速、工况突变或者遇到飞行气流颠簸时，这种桁架式的管架结构相比整块钣金焊接支架，抗疲劳性能更优，重量也更轻。在安装边界的设计上，支架上的各个连接耳片都采用了与管体同轴焊接的设计，连接孔位的同轴度、位置度公差控制在装配允许范围内，既保证发动机安装时能够精准对位，不需要现场扩孔或者修配，也能让连接螺栓处于纯受剪的受力状态，避免附加弯矩带来的螺栓疲劳断裂风险。支架的内侧轮廓与ROTAX912发动机的缸体、散热风道、排气接口的间隙经过反复校核，预留了足够的散热流通空间，不会阻挡发动机冷却风的流向，同时也给发动机的日常维护、火花塞更换、机油滤芯拆装留出了操作空间，不需要完全拆下发动机就能完成常规保养作业。

　　从设计思路上看，这类管架式安装支架没有采用复杂的机加工整体构件，而是选用标准化的管材通过弯管、焊接工艺成型，加工门槛低，生产制造成本可控，同时结构的冗余度设计合理，即使在飞行过程中出现局部轻微变形，也不会瞬间发生结构失效，给飞行员留出足够的处置时间。支架上的各个连接点位的高度差、角度都经过动力系统重心匹配计算，能够让发动机安装后的整机重心落在设计允许的范围内，避免出现重心偏移带来的飞行操纵品质下降问题。另外，支架的管体端部都做了封闭处理，避免飞行过程中水汽、灰尘进入管内部造成锈蚀，延长结构的使用寿命，焊接位置都做了打磨平滑处理，减少应力集中点，同时也方便后续做防腐涂装或者包覆整流罩。

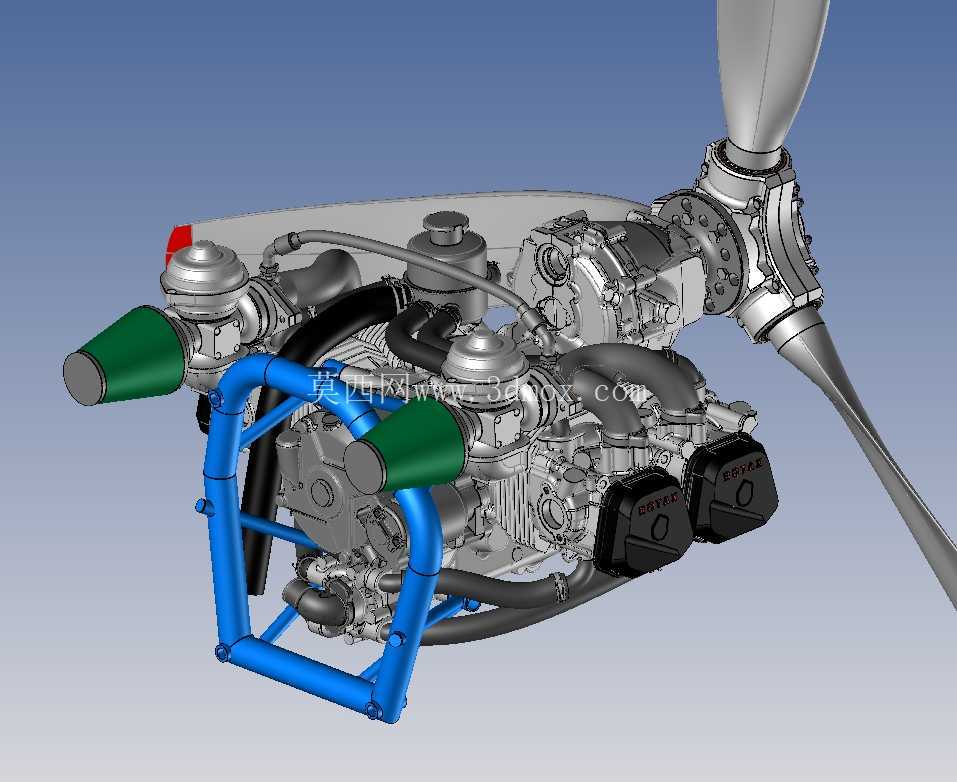

　　在实际装配场景中，这套支架先与发动机本体组合为动力总成模块，再整体对接机身的主承力接头，模块化的设计能够大幅提升总装的效率，也方便后续动力单元的整体拆卸维护，不需要在机身内部狭小空间内逐个拧接发动机固定螺栓。对于轻型飞行器的改装、自制类航空项目而言，这类经过实际装机验证的安装支架结构，能够省去大量的受力校核、样机试装的周期，避免因为安装点设计不合理导致的振动过大、结构共振等问题，毕竟ROTAX912作为轻型航空领域应用极广的动力单元，其运行时的振动频率区间、载荷输出特性都有成熟的数据积累，配套的安装支架只要匹配合理的刚度设计，就能有效过滤发动机传递到机身的振动，提升飞行的舒适性与结构的可靠性。
