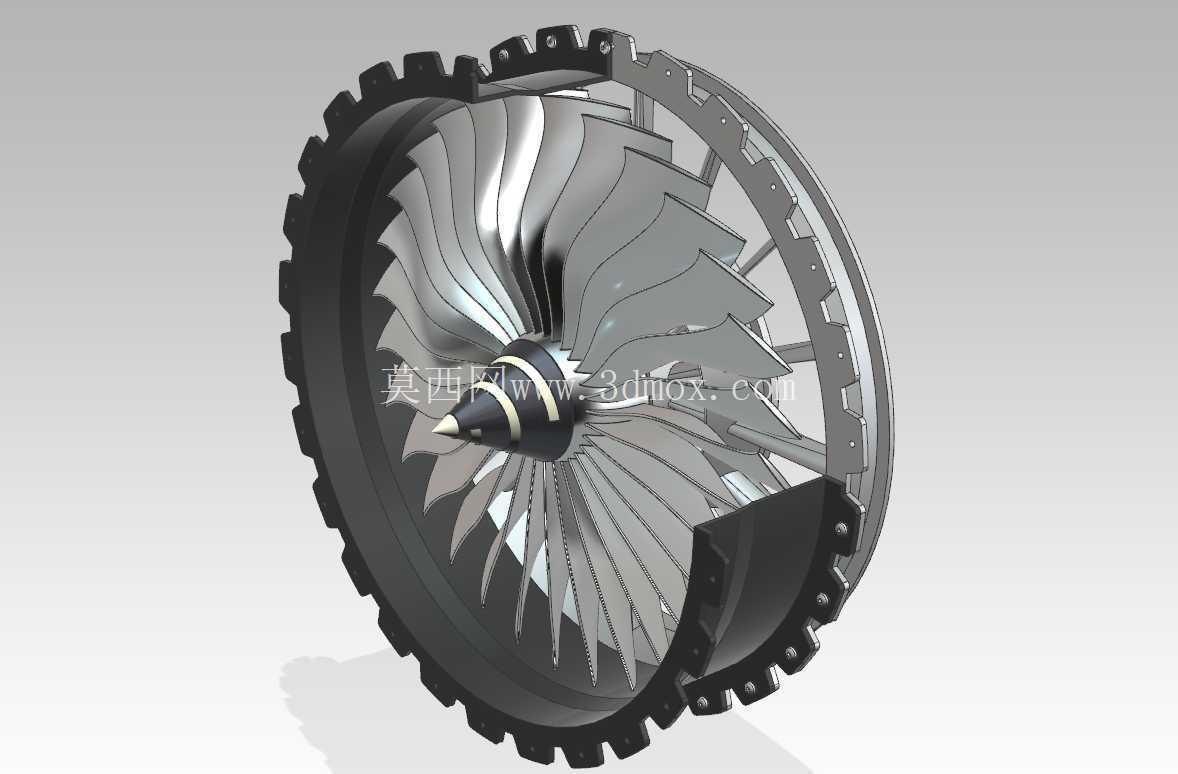

带外壳定子结构的涡轮风扇发动机组件

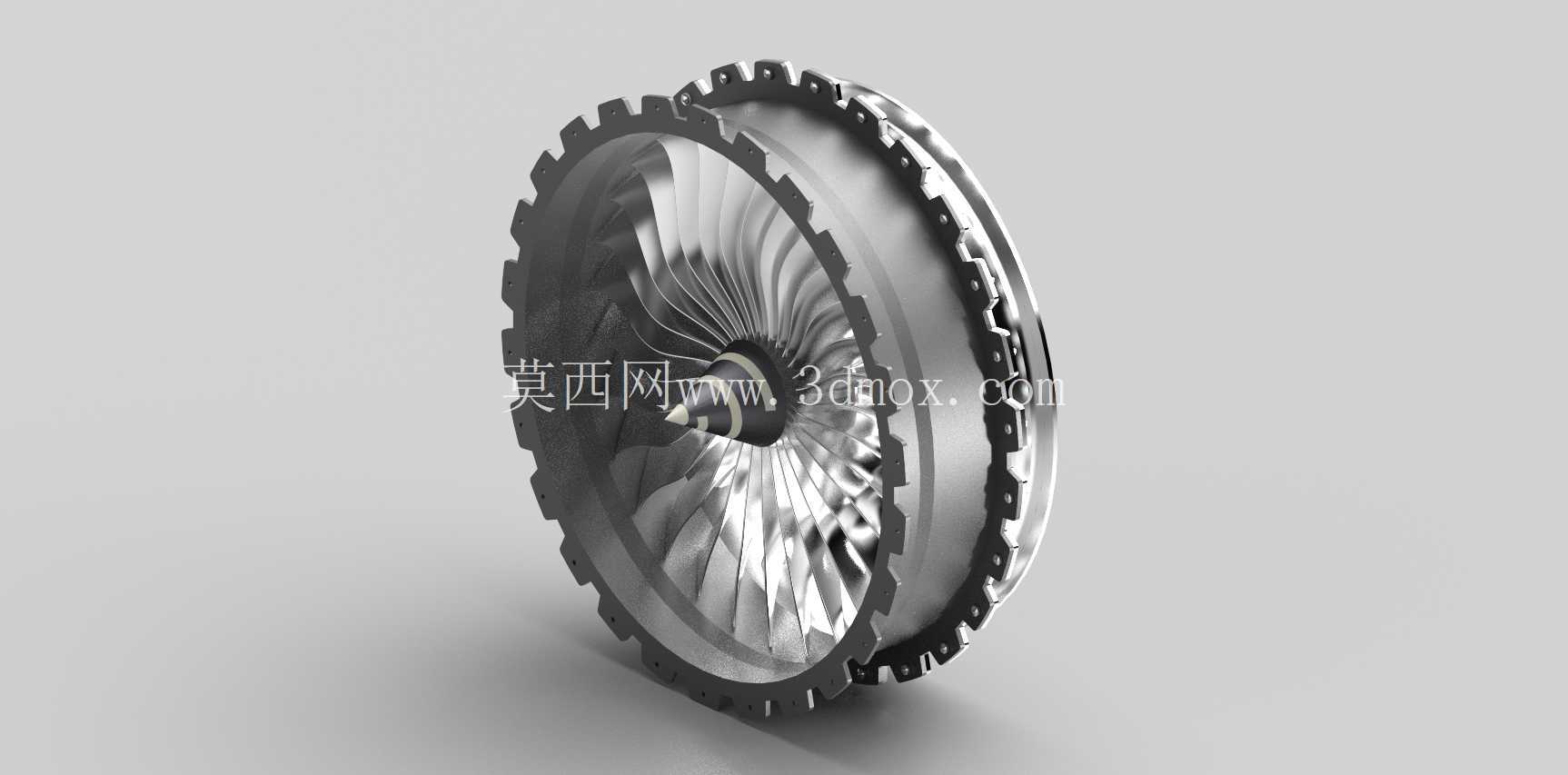

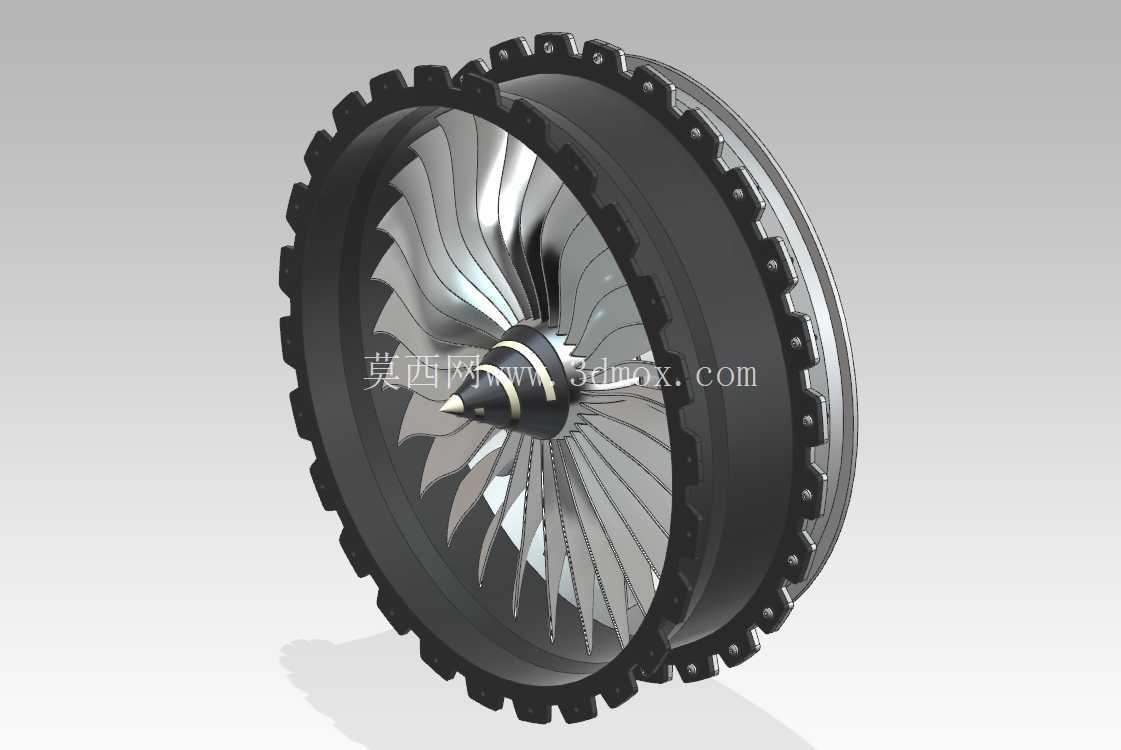

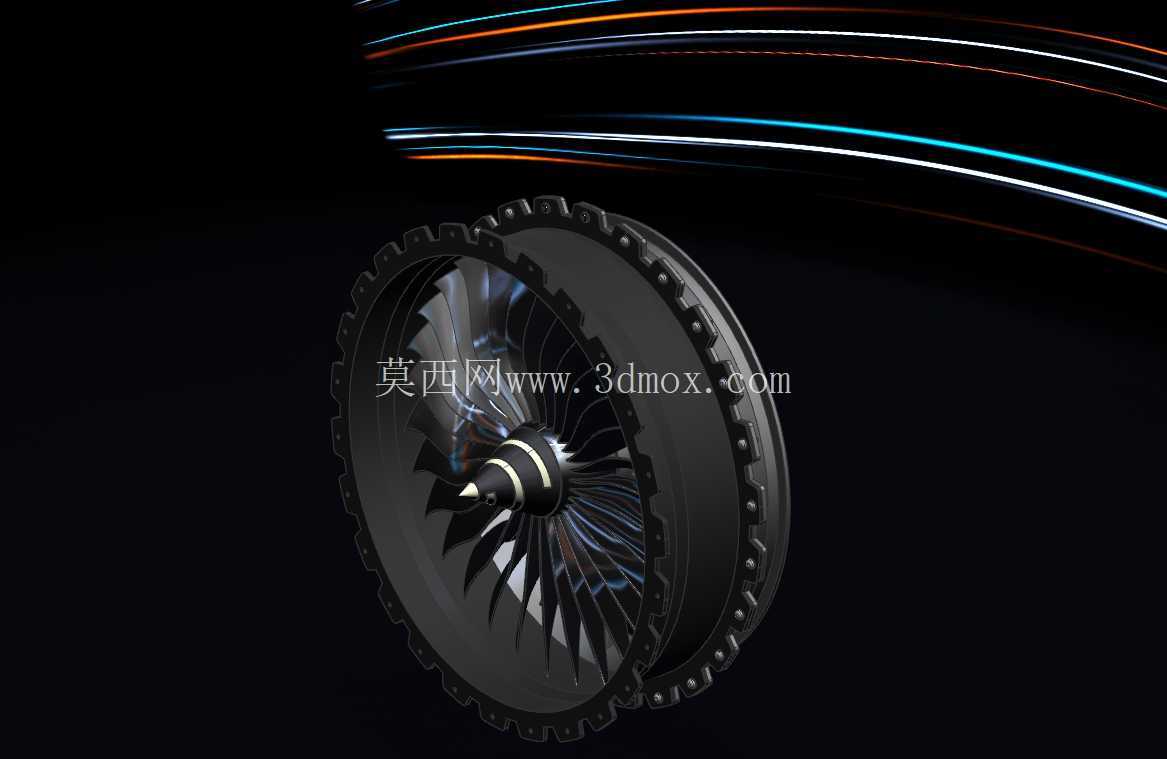

　　在民用干线客机、大型军用运输机的动力系统选型中，涡轮风扇发动机是当前应用占比最高的动力形式，其核心的风扇段与定子组件直接决定了发动机的进气效率、喘振裕度与外涵道推力输出水平。这套带外壳与定子的风扇部分结构，完整还原了大涵道比涡扇发动机冷端核心段的装配关系，可用于航空动力相关的结构教学、原理演示，也能作为增材制造场景下的功能验证样件使用。

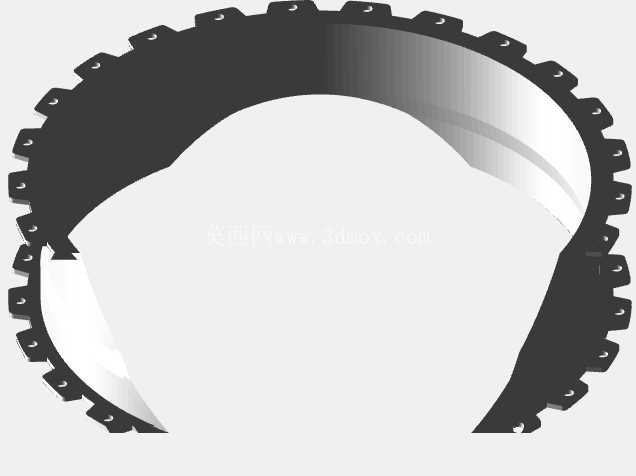

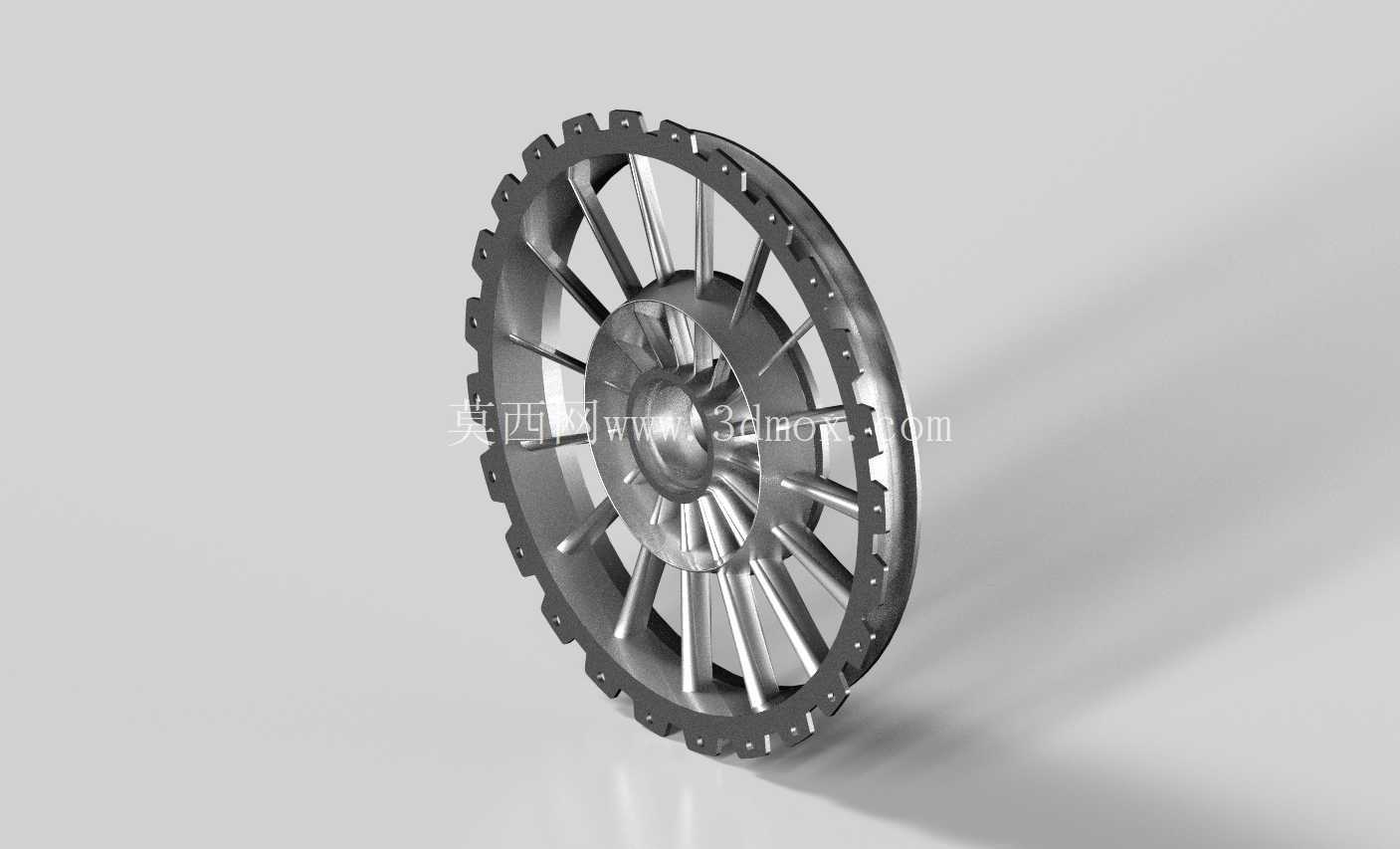

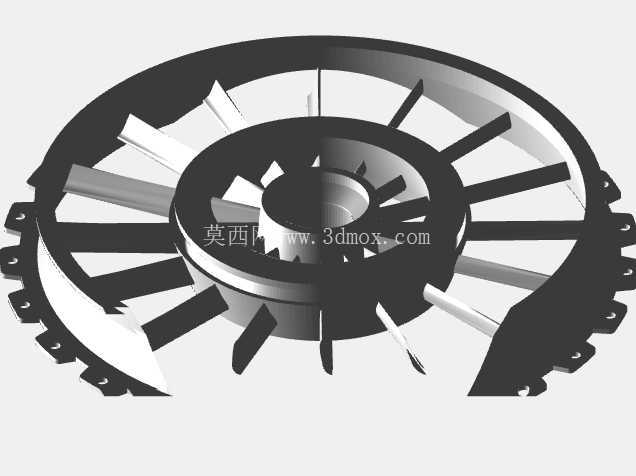

　　从实际工况角度看，风扇段是涡扇发动机直面来流的第一级做功部件，工作时需要承受跨音速来流的冲击载荷、不同飞行姿态下的进气畸变影响，同时还要将吸入的气流按比例分配至外涵道与核心机流道。这套结构中的定子部分，也就是风扇出口的静子叶片排，承担着调整风扇转子出口气流方向的作用，将转子带动产生的旋流整理为轴向气流，一方面降低外涵道的气流流动损失，提升推进效率，另一方面为核心机压气机段提供均匀的进气条件，避免压气机发生喘振、叶片振动等故障。外壳部分则构成了风扇段的包容机匣，一旦出现风扇叶片断裂的极端工况，包容机匣需要能够阻挡高速飞出的叶片，避免击穿机匣造成二次损伤，这也是民用航发适航认证中的核心考核项之一。

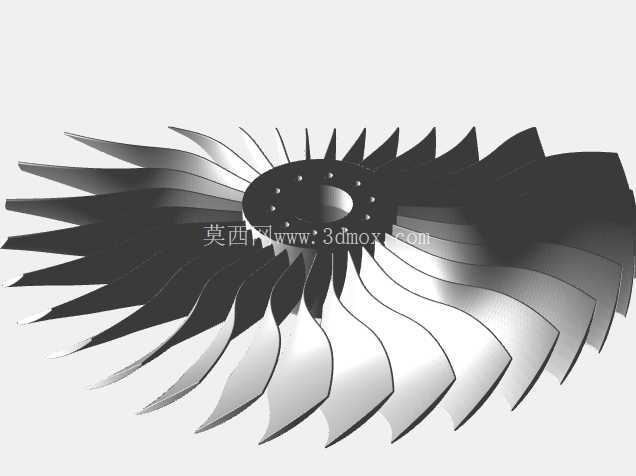

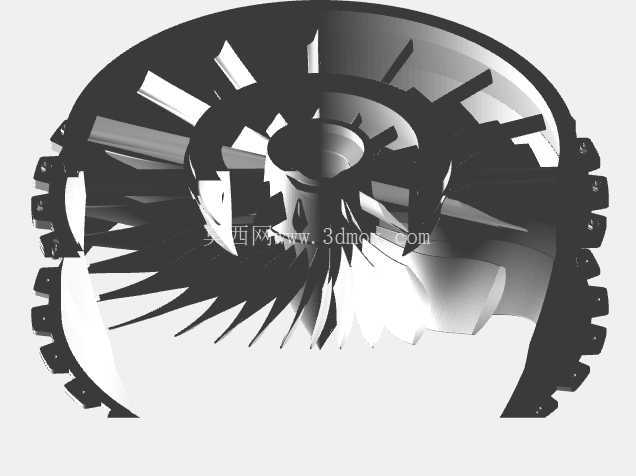

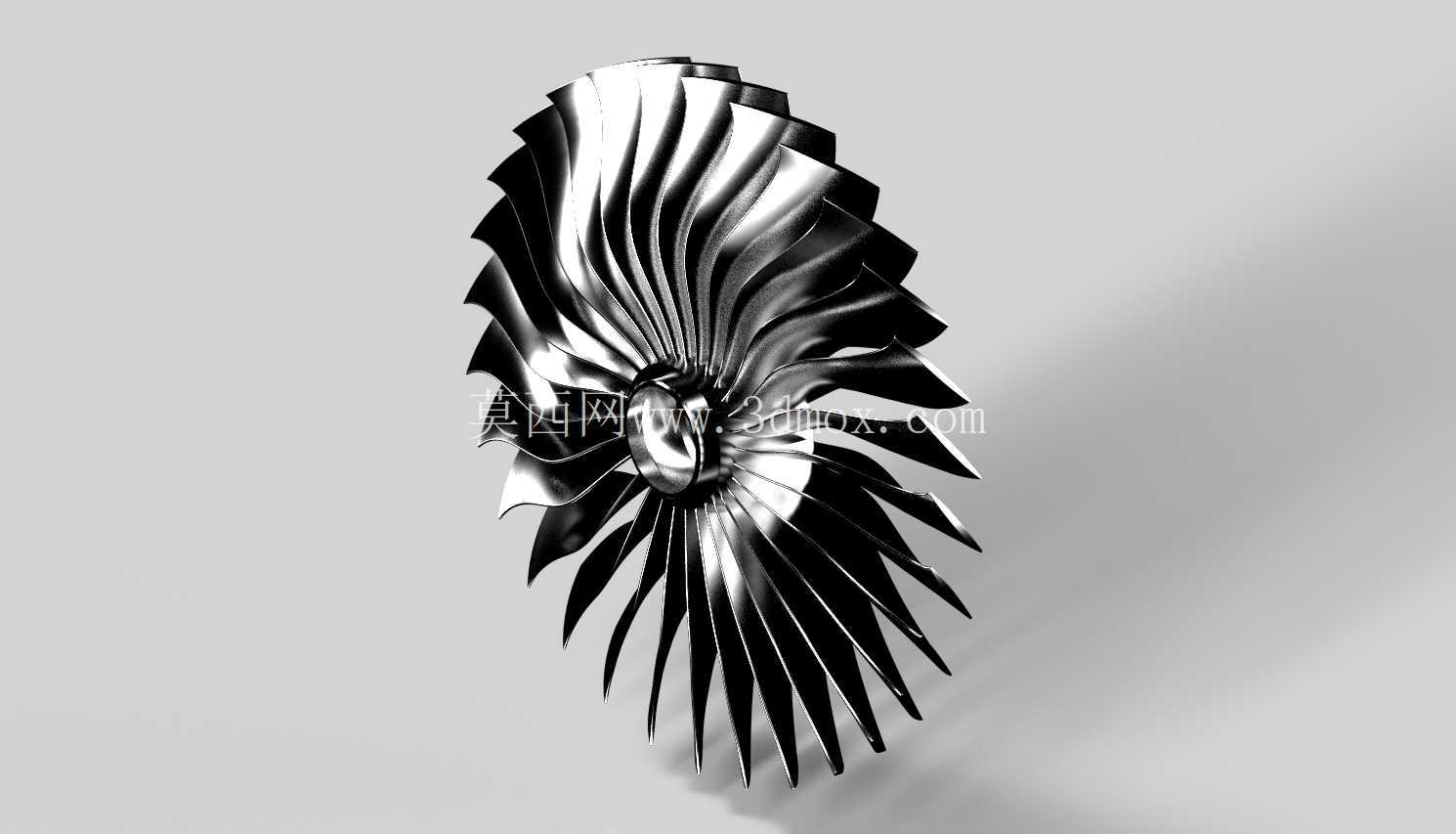

　　在设计逻辑上，这套结构的风扇叶片采用了宽弦空心叶片的构型思路，叶片型线沿叶高方向存在连续的扭角变化，从叶根到叶尖的安装角逐渐减小，适配不同半径处的圆周速度差异，保证整个叶高范围内的气流攻角都处于高效区间，减少流动分离带来的损失。叶片与轮盘的连接采用了燕尾型榫头结构，这种连接方式承载能力强，装配便捷，同时能够允许叶片在工作时产生微小的转动，缓冲振动带来的应力集中。定子叶片的排布角度经过流场仿真优化，相邻静叶之间的流道呈收敛构型，能够对风扇转子流出的气流进行减速增压，同时消除气流的周向速度分量，提升流场均匀性。外壳的内壁型线与风扇叶尖保持极小的间隙，这个间隙值的控制直接影响风扇的效率，间隙过大会导致叶尖泄漏流增强，降低压比与效率，间隙过小则可能在工作时因为叶片热膨胀、离心伸长出现叶尖与机匣的碰磨，设计中需要结合工作温度场、转子动力学计算结果预留合理的间隙值。

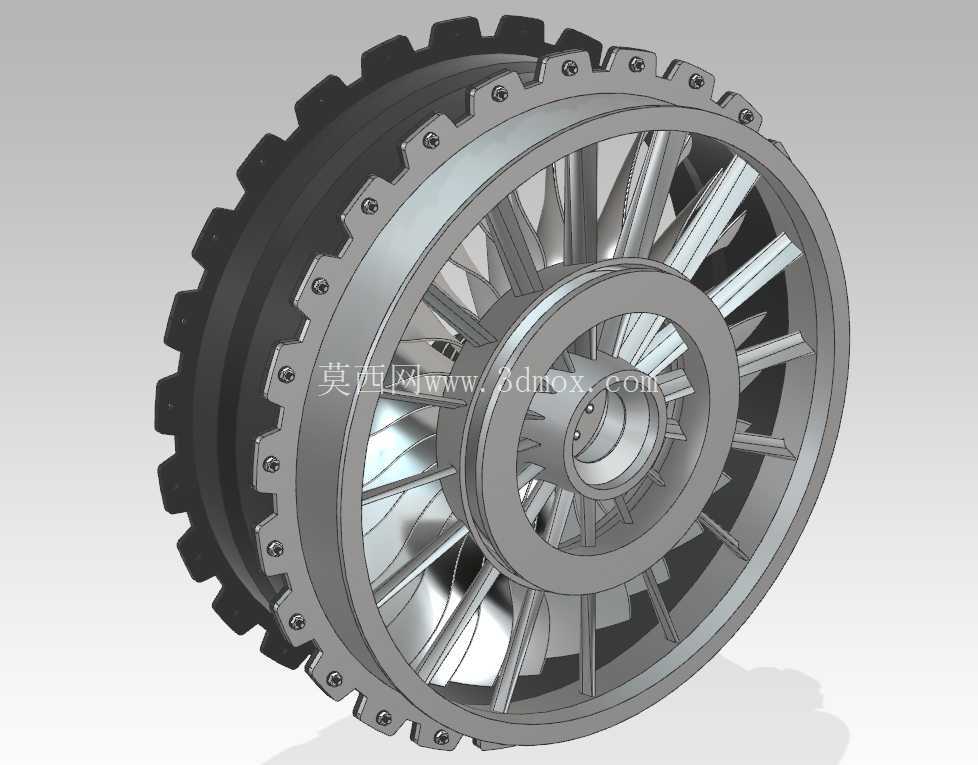

　　从安装边界来看，这套风扇组件的前端对接进气道唇口，后端通过安装边分别连接外涵道壳体与核心机中介机匣，轮盘中心的轴孔对接低压转子轴，传递风扇段的扭矩。定子叶片的内外端分别固定在轮毂机匣与外涵机匣上，保证静叶的位置精度，避免气流冲击下出现共振。整个风扇段的径向尺寸是发动机最大直径所在的位置，直接决定了发动机的吊装空间需求，在飞机翼下吊装布局中，需要结合机翼离地高度、起落架长度来匹配风扇段的直径，避免发动机离地间隙不足。

　　在结构细节处理上，所有叶片的前缘都做了钝化处理，避免工作中被吸入的砂石、鸟体撞击造成前缘缺口，引发应力集中导致叶片断裂。轮盘上设计有平衡螺栓孔，用于装配完成后的动平衡校正，保证转子在高转速下的振动值处于允许范围内。机匣上预留了传感器安装座，可用于安装转速传感器、压力传感器、叶尖间隙传感器，实时监测风扇段的工作状态。这套结构的所有组件拆分清晰，装配关系符合实际工程逻辑，既可以用于航空发动机结构认知教学，也能作为相关结构设计的参考样件，帮助设计人员理解涡扇发动机冷端的布局逻辑与设计要点。
