固体燃料模型火箭发动机结构设计

　　这款固体燃料动力装置主要面向航空航天模型赛事、青少年科创实践、小型探空试验载荷搭载等场景使用，作为模型火箭的核心动力输出单元，其结构设计直接决定了模型发射阶段的推力稳定性、工作时长与飞行轨迹可控性，是模型火箭系统中容错率最低的核心部件。从结构设计逻辑来看，该装置采用同轴圆柱式整体布局，外壳为薄壁圆筒结构，既作为固体推进剂的容纳腔体，也承担燃烧阶段的承压功能，内壁与药柱之间预留了均匀的初始燃烧通道，保证药柱点燃后能够按照设计的燃面规律逐层燃烧，避免出现燃面骤增导致的压力过载、壳体爆裂风险。

　　装置前端为封闭的承压端盖，与壳体采用过盈配合加周向密封结构，能够承受燃烧室内的瞬时高压，端盖中心预留了点火具安装孔位，可适配常规的电热丝式点火头，安装时仅需将点火头引线从孔位穿出后做密封处理，即可完成点火组件的装配，无需额外设计复杂的点火机构。装置尾段为收敛式喷管结构，喷管喉道与扩张段采用一体化同轴设计，喉道直径经过推力曲线匹配计算，能够将燃烧室内产生的高温高压燃气通过节流加速后喷出，将燃气的热能转化为喷射动能，为模型火箭提供轴向推力；喷管入口处做了圆弧过渡处理，可减少燃气流动过程中的涡流损失，提升推力转化效率，喷管外壁与壳体采用台阶式定位配合，装配时可快速对齐同轴度，避免喷管偏斜导致的推力偏心问题，减少火箭飞行过程中的姿态偏转风险。从安装边界来看，该装置整体为等直径圆柱外形，外径尺寸适配主流模型火箭箭体的标准安装舱段，安装时仅需将装置整体推入箭体的动力舱段，通过周向的定位卡圈即可完成轴向固定，无需额外设计复杂的连接支架；装置的总长度可匹配不同装药量的药柱规格，在保持外径不变的前提下，可通过调整壳体长度适配不同总冲需求的发射任务，安装时需注意喷管出口端面与箭体尾端面保持齐平，避免突出的喷管在发射阶段与发射导轨发生剐蹭，也不能过度缩进箭体导致燃气在尾舱内形成紊流，影响推力输出稳定性。

　　在功能特性设计上，该装置采用一次性工作模式，固体燃料药柱在出厂时已完成浇筑与阻燃层包覆，使用时无需额外加注推进剂，也不存在燃料泄漏的风险，存储与运输过程中只要避免高温、剧烈撞击即可长期保持性能稳定；燃烧工作过程中无需额外的燃料调节机构，推力变化完全由药柱的燃面形状决定，结构可靠性远高于液体燃料动力装置，非常适合模型类场景的使用需求。设计过程中针对壳体的承压能力做了冗余校核，壳体壁厚能够承受正常燃烧压力1.5倍以上的瞬时过载，避免因药柱燃速波动导致的炸机风险；喷管部位采用耐烧蚀材料设计，能够在短时间的高温燃气冲刷下保持喉道尺寸稳定，避免因喉道烧蚀扩大导致的推力提前衰减，保证实际推力曲线与设计值的偏差控制在允许范围内。

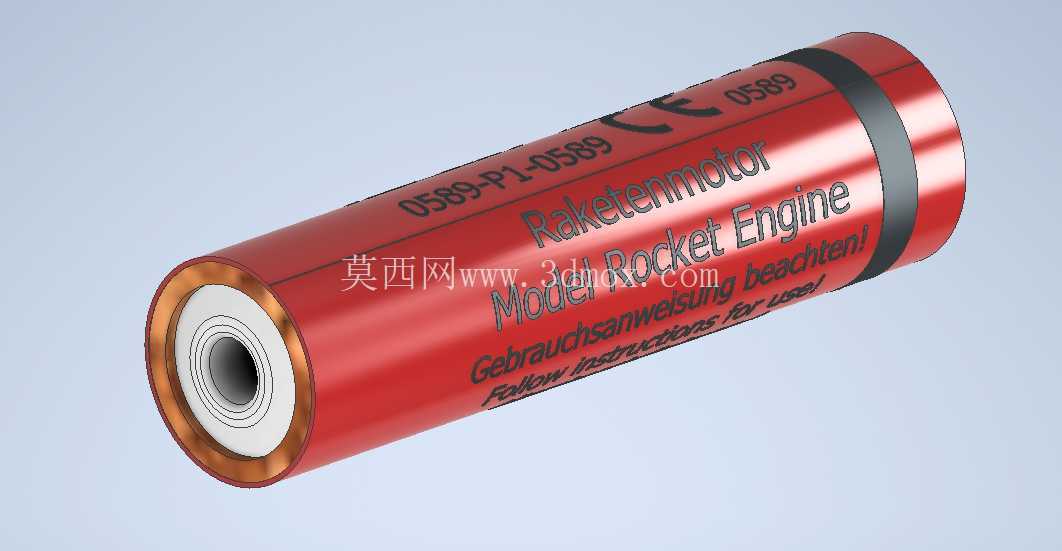

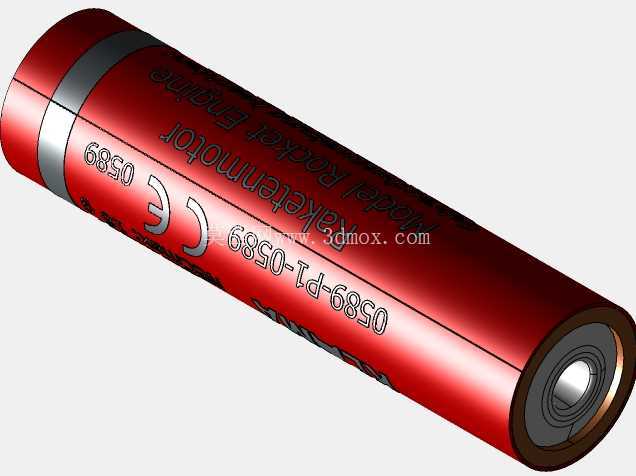

　　在实际使用场景中，该装置可适配不同质量的模型火箭箭体，通过更换不同装药量的药柱规格，即可实现不同的推力总冲，满足从低空赛事表演到小型载荷探空试验的不同需求；装配过程中需重点检查各密封面的贴合度，避免出现燃气泄漏导致的压力不足、推力下降问题，点火线路需与箭体内部的航电设备做好隔离，避免点火阶段的电流脉冲干扰飞控系统的正常工作。从建模细节来看，该模型完整还原了装置的所有装配特征，包括壳体表面的标识刻印、端盖与喷管的配合台阶、点火具安装孔、喷管的收敛扩张型面等结构，可直接用于模型火箭的整体装配干涉检查、发射前的结构匹配验证，也可作为航模动力结构教学的演示模型，帮助初学者快速理解固体火箭发动机的基本工作原理与结构组成。建模过程中对各零部件的配合公差做了模拟还原，包括壳体与端盖的过盈配合量、喷管与壳体的定位间隙、药柱与壳体内壁的预留间隙等参数，都参考实际模型产品的装配公差做了对应设置，能够直接用于3D打印验证、模具开模参考等实际生产环节，无需再做额外的结构调整。
