GM2804带编码器无刷云台电机结构设计

　　在小型光电吊舱、航拍增稳云台、轻量化机器人关节这类对转动精度、运行平顺性有严苛要求的应用场景里，驱动单元的选型往往直接决定整套机构的最终表现，这类场景既要求驱动部件输出足够的扭矩克服负载惯量，又要把自身的体积、重量控制在极小范围内，同时还要能实时反馈转动位置实现闭环控制，传统的有刷电机或者不带位置反馈的外转无刷电机很难同时满足这些叠加的需求。这款带编码器的无刷万向节驱动部件，就是针对这类紧凑空间内的高精度转动需求设计的，整体采用外转子结构布局，定子线圈固定在中心基座上，外转子壳直接作为输出负载的安装面，省去了额外的传动连接结构，能把传动间隙控制到极低的水平。

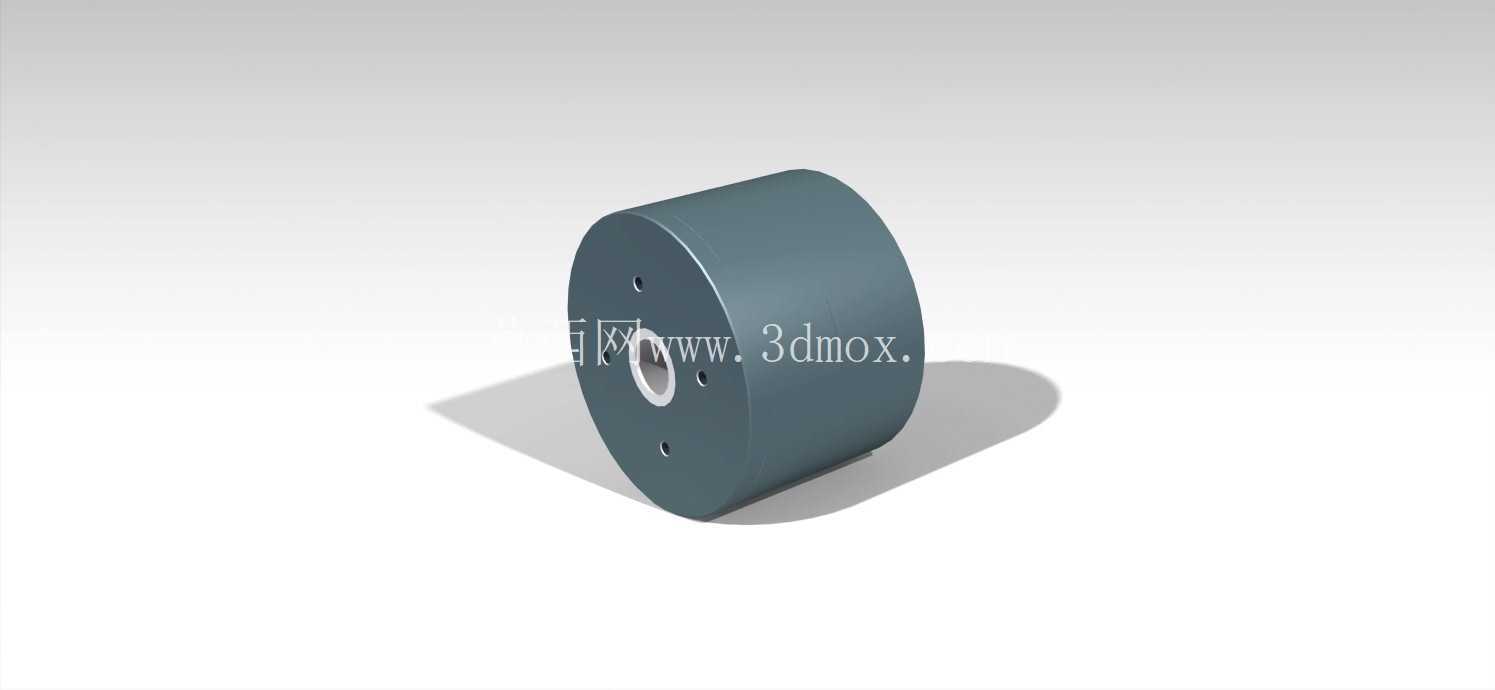

　　从结构设计的角度看，这类部件首先要平衡扭矩输出和转动惯量的矛盾，外转子的磁钢排布采用多极集中绕组方案，在有限的径向尺寸里尽可能提升磁通量利用率，低速段就能输出足够的扭矩，不需要额外搭配减速齿轮组，也就从根源上避免了齿轮传动带来的回程间隙、传动噪音和磨损问题，对于需要长期保持指向精度的云台类设备来说，直驱结构的长期稳定性远高于带减速的驱动方案。中心的空心轴设计是这类云台电机的核心结构特点，通孔结构可以直接穿过供电线、信号线或者光路，在光电吊舱、多轴云台的堆叠设计里，能大幅简化走线布局，避免转动过程中线缆缠绕、拉扯带来的额外阻力，也能让整套机构的轴向尺寸做得更紧凑，不会因为走线预留额外的弯折空间增加整体厚度。

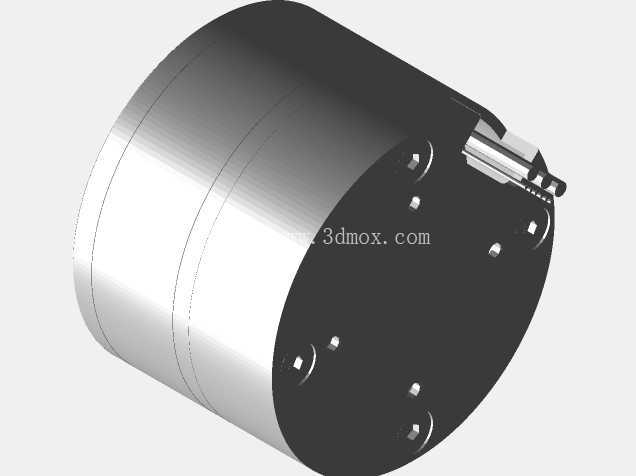

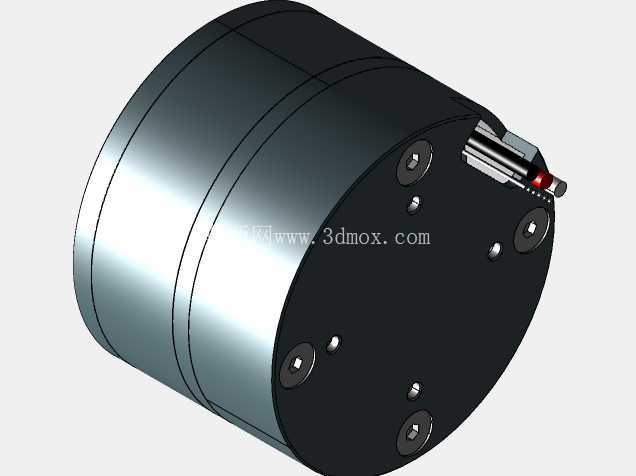

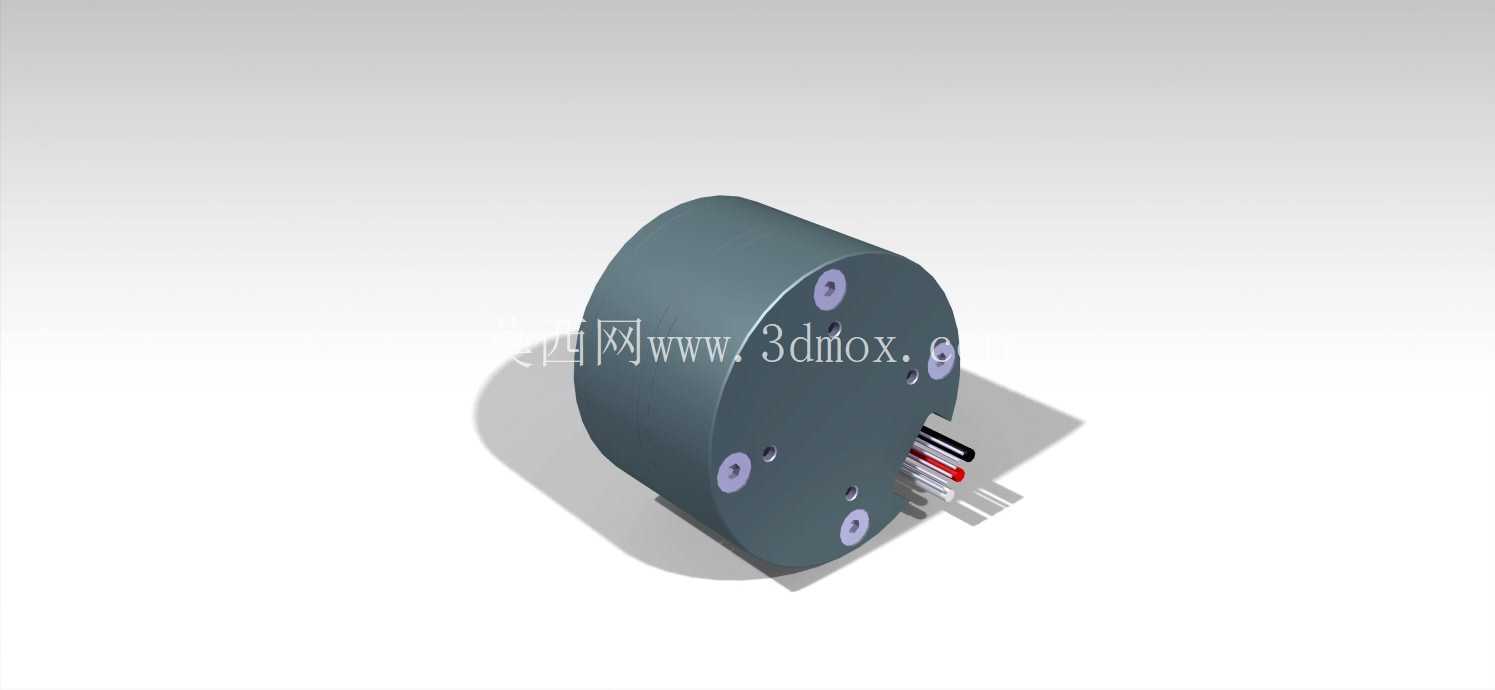

　　安装接口的设计充分考虑了通用适配性，端面的安装螺孔采用对称排布，不管是两轴还是三轴云台的机架连接，都能直接通过M2规格的螺钉完成固定，不需要额外制作转接件，空心轴的内径尺寸适配常规的走线需求，安装时只需要保证定子部分和机架固定、转子部分和负载架同轴连接，就能完成装配，对结构设计人员来说，能大幅缩短机架的设计迭代周期。编码器的集成设计是这款部件区别于普通无刷外转电机的关键，内置的位置检测元件能实时反馈转子的绝对角度位置，配合驱动板就能实现高精度的闭环控制，不管是云台的增稳防抖，还是关节的位置定位，都能做到毫秒级的响应，不会出现开环控制下的丢步、转动滞后问题。在实际选型适配时，需要重点关注安装边界的尺寸约束，这款驱动部件的径向尺寸控制在35mm级别，轴向厚度仅25mm，整体重量仅51g，对于负载重量在几百克级别的小型云台、轻量化转动关节来说，这个尺寸和重量参数不会给整体结构带来过多的负载负担，同时输出的扭矩范围足够覆盖这类场景的负载需求，哪怕是搭载小型光学相机、传感模块的吊舱结构，在动态转动过程中也能保持足够的保持扭矩，不会因为负载晃动出现位置偏移。从结构建模的角度来说，这款模型还原了实际产品的所有安装接口细节，包括端面的安装孔位、空心轴的内径尺寸、转子外壳的配合公差，在做整机结构设计时，可以直接把这个模型导入装配体中做干涉检查，提前验证机架和驱动部件的配合间隙，避免实际加工时出现安装孔位不对配、转动过程中结构件刮蹭转子的问题。绕组和磁钢的布局也在模型中做了准确还原，对于需要做电磁仿真、热仿真的设计人员来说，模型的结构精度足够支撑前期的仿真分析工作，不需要再重新测绘建模。

　　在实际应用中，这类驱动部件除了航拍云台之外，还能用到小型监控转台、3D打印设备的送丝调节机构、小型机器人的转动关节上，只要是需要小体积、低转速、高精度位置控制的转动场景，这款直驱无刷带编码器的结构都能适配，相比带减速箱的伺服驱动单元，它的结构更简单，零件数量更少，长期运行的可靠性更高，没有齿轮磨损带来的精度衰减问题，对于需要长期免维护运行的设备来说，是更优的驱动方案选择。做结构设计时还要注意，这类外转子直驱电机的定子和转子之间是磁钢吸附配合，装配时要保证同轴度，避免出现单边磁拉力导致的转动阻力增大、运行噪音问题，模型里预留的安装定位基准可以作为装配时的同轴度参考，设计机架时在对应位置做定位止口，就能保证装配后的同轴度符合要求，不需要额外做调整。
