多旋翼外转子无刷电机结构设计

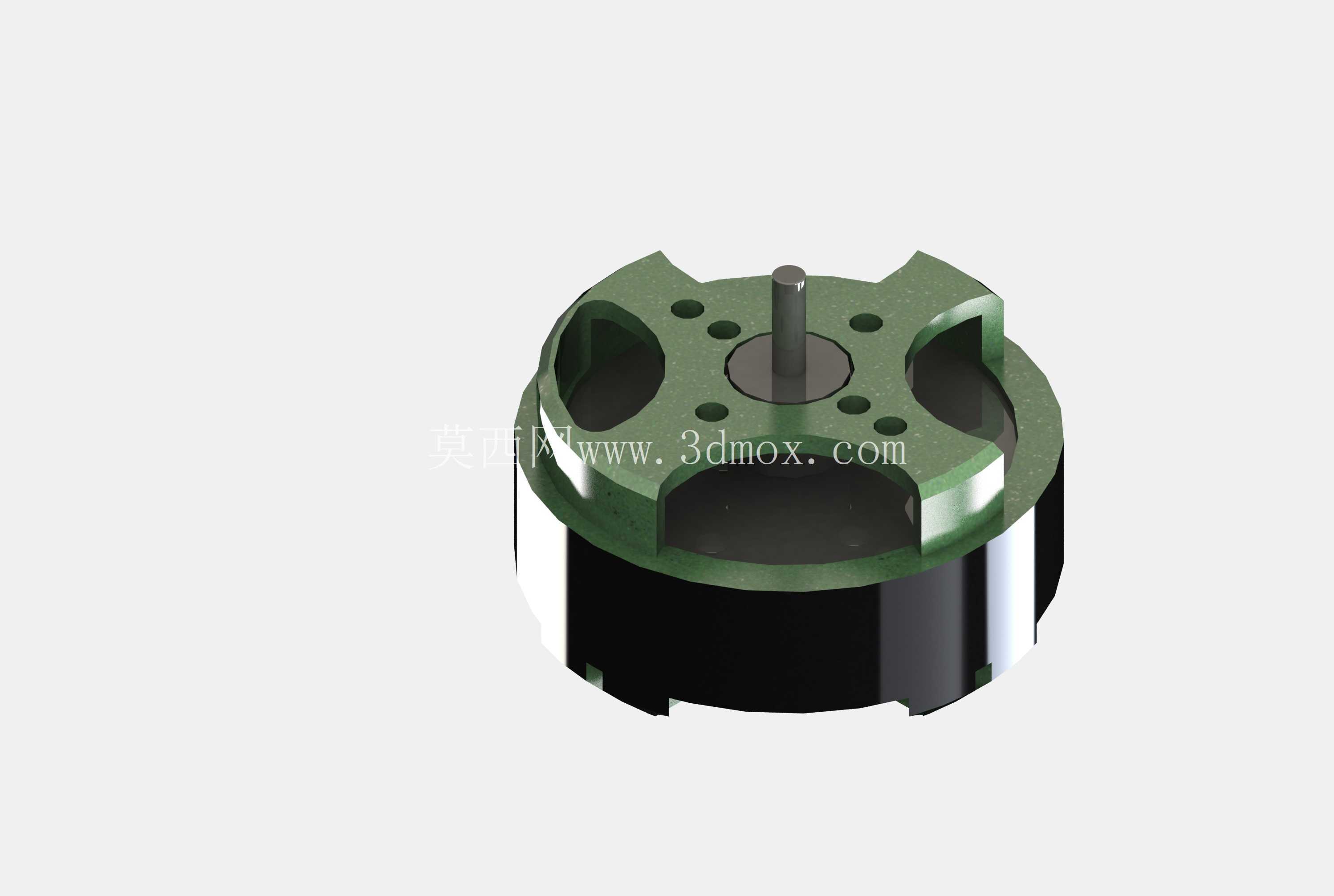

　　这款外转子无刷动力部件，主要面向多旋翼航拍飞行器、小型植保无人机以及航模竞技类载具的动力输出场景，在实际装机应用中，这类部件直接承担螺旋桨的驱动功能，其输出扭矩、动平衡精度、重量控制水平会直接影响载具的悬停稳定性、续航时长以及机动响应速度。从结构设计逻辑来看，该部件采用外转子布局，将永磁体贴装于旋转外壳内壁，定子绕组固定在中心基座上，这种布局相比同规格内转子结构，能在更低的KV值下输出更大的低速扭矩，无需搭配额外减速齿轮组即可直接驱动大尺寸螺旋桨，减少了动力传动环节的能量损耗与机械故障点。

　　在定子结构设计上，铁芯采用高导磁硅钢片叠压成型，叠片间做绝缘处理以降低高频工作下的涡流损耗，铁芯上均匀分布22个绕组槽位，绕组采用多股漆包线并绕的方式，兼顾大电流承载能力与绕组槽满率，中心轴采用高强度不锈钢材质，与定子基座过盈压装配合，轴身加工有定位台阶，既保证转子旋转时的同轴度，也能承受螺旋桨旋转产生的轴向拉力与径向弯矩。转子外壳采用高强度铝合金一体车削成型，外壳内壁均匀粘贴钕铁硼永磁体，磁钢排布与定子槽数匹配形成22极磁场结构，外壳顶部设计有多个镂空减重孔，在保证结构强度的前提下尽可能降低旋转部件的重量，同时这些镂空结构也能在转子高速旋转时带动气流穿过定子绕组区域，带走绕组工作产生的热量，避免长时间大负载运行时出现绕组过热退磁的问题。

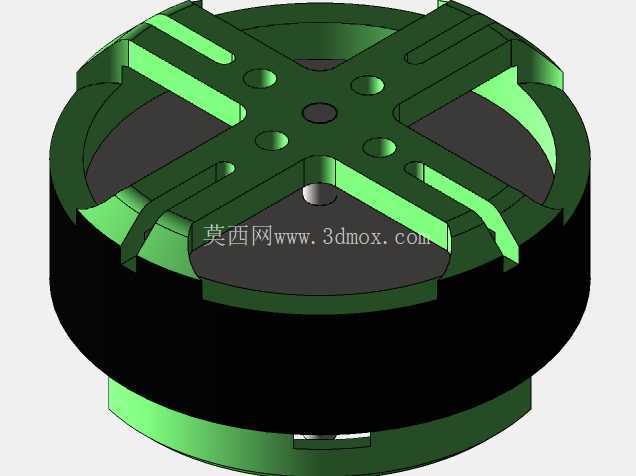

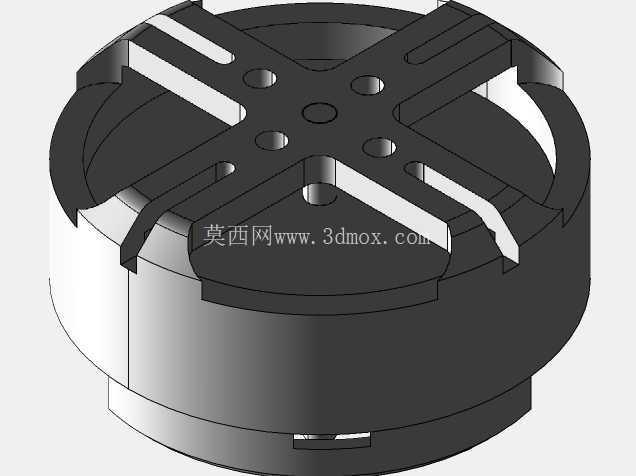

　　从安装边界尺寸来看，该部件定子基座直径为42mm，整体高度含输出轴为22mm，输出轴直径为4mm，轴伸长度为8mm，基座上均匀分布4个M3安装孔，孔位所在圆周直径为19mm，安装时可通过四颗M3螺丝直接固定在飞行器机臂的电机安装座上，输出轴端预留有螺旋桨安装的定位平面与桨夹固定螺纹，适配10至13英寸规格的多旋翼螺旋桨。在结构细节处理上，转子外壳与定子基座之间预留0.3mm的均匀气隙，既避免旋转过程中出现定转子擦碰的问题，也能保证磁场耦合效率，上下端均设置有微型轴承支撑转子旋转，轴承采用低阻力深沟球轴承，配合适当的预紧力，既能降低高速旋转时的轴承阻力，也能减少转子的轴向窜动，保证动平衡精度。

　　在实际选型应用中，这类动力部件的工作转速范围在0-9000转每分钟，单台最大持续拉力可达到1.2千克以上，搭配3-4S锂聚合物电池供电时，能满足四旋翼载具单臂0.8千克以内的负载需求，设计过程中需要重点关注动平衡调校，转子组件装配完成后需要做整机动平衡处理，将剩余不平衡量控制在0.2g·mm以内，避免高速旋转时产生高频振动影响飞控传感器的工作精度。此外定子绕组的出线端设计在基座侧方，预留有30mm长度的硅胶引线，方便与电调进行焊接连接，引线根部做防拉扯加固处理，避免装机过程中拉扯引线导致绕组断线。从结构建模的角度来看，该模型完整还原了定转子配合关系、安装孔位尺寸、轴伸定位特征，可直接用于多旋翼飞行器的动力系统装配干涉检查、机臂结构强度校核以及动力布局仿真验证，建模过程中对硅钢片叠压特征、磁钢粘贴槽位、轴承安装位等细节都做了精准还原，能够满足结构设计阶段的装配校验需求，也可作为同类外转子无刷动力部件设计的参考原型，帮助设计人员快速完成动力系统的布局匹配与安装结构设计。
