航模用五缸径向星形活塞动力装置

　　这款五缸径向布置的活塞动力装置，核心应用场景聚焦于固定翼航模、像真比例航模的动力输出单元，尤其适配对动力响应、外形仿真度有较高要求的复古像真机、竞速类航模产品，也可作为小型无人试验平台的动力源使用。从实际用途来看，该装置通过五个气缸沿曲轴中心径向均匀排布的结构，在有限的径向空间内实现了更大的总排量，相比同排量直列、对置气缸布局，其曲轴长度更短，整机轴向尺寸紧凑，能大幅压缩航模机头段的安装空间占用，适配多数像真机的机头整流罩外形轮廓，无需对机身结构做大幅度切削改造即可完成装配。

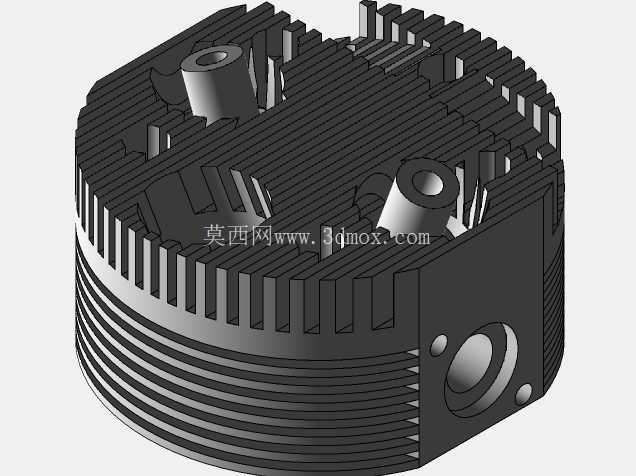

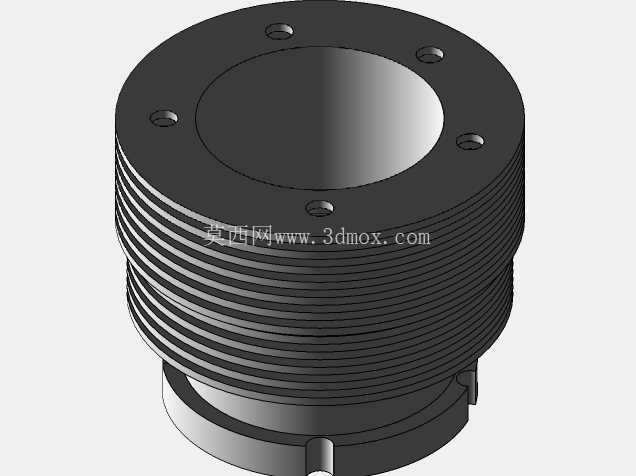

　　从功能特性层面分析，径向排布的五个气缸工作时点火间隔均匀，曲轴运转的动平衡表现更优，工作过程中振动幅度远小于同排量单缸、双缸动力装置，能有效降低航模飞行过程中因动力振动导致的舵机信号干扰、机体结构疲劳问题，同时均匀的排气脉冲也能让动力输出更线性，油门响应过程无突兀的扭矩波动，适配航模飞行过程中不同工况的动力需求，无论是低速巡航还是大油门爬升，都能保持稳定的动力输出。该装置的气缸采用外露散热鳍片结构，飞行过程中迎面气流可直接冲刷所有气缸外壁，无需额外加装散热风扇即可满足持续大油门工况下的散热需求，简化了动力系统的附属结构，也进一步减轻了整机重量。

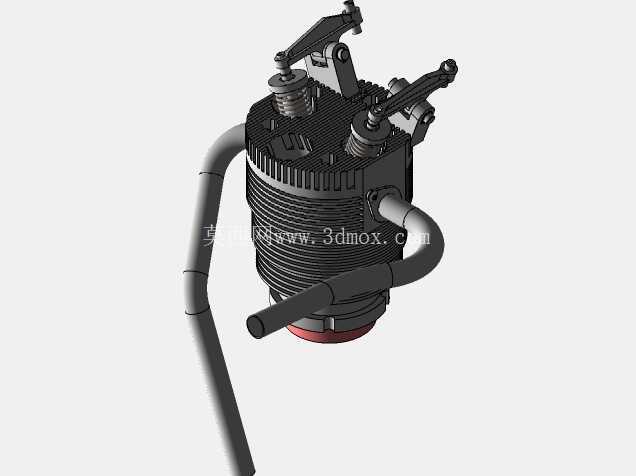

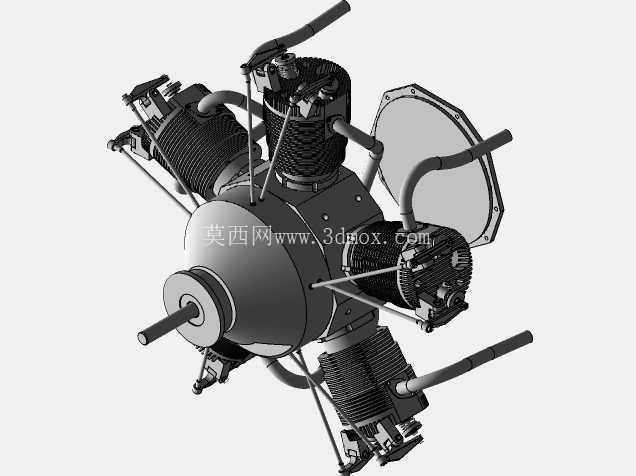

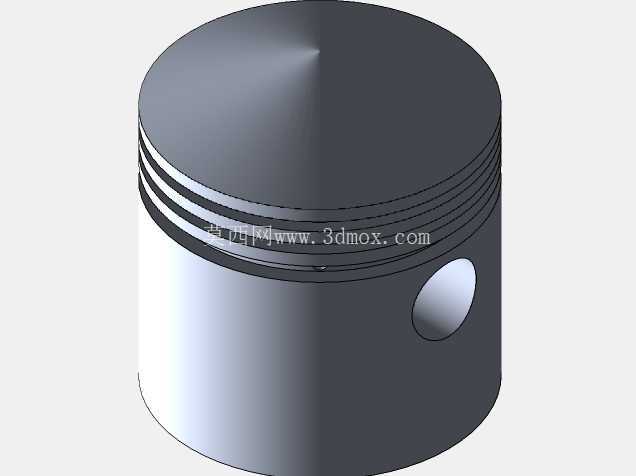

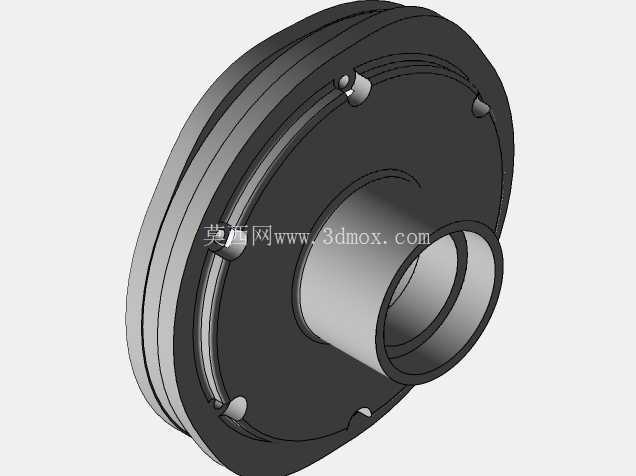

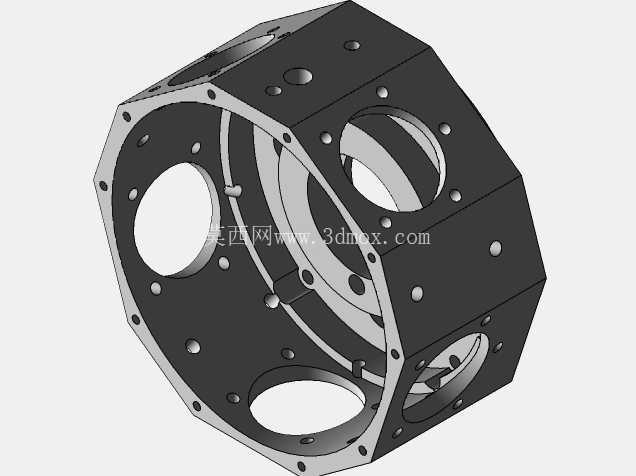

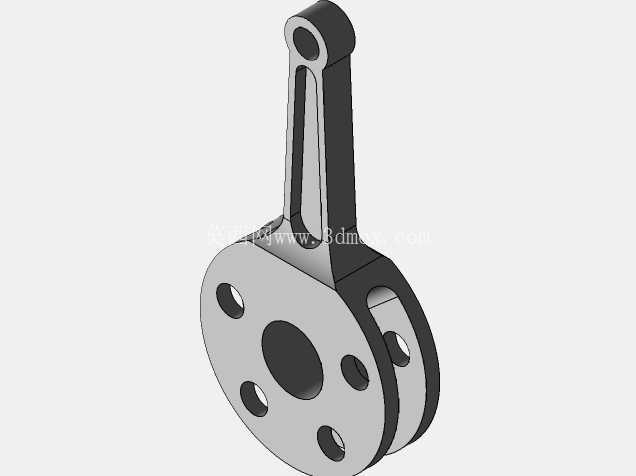

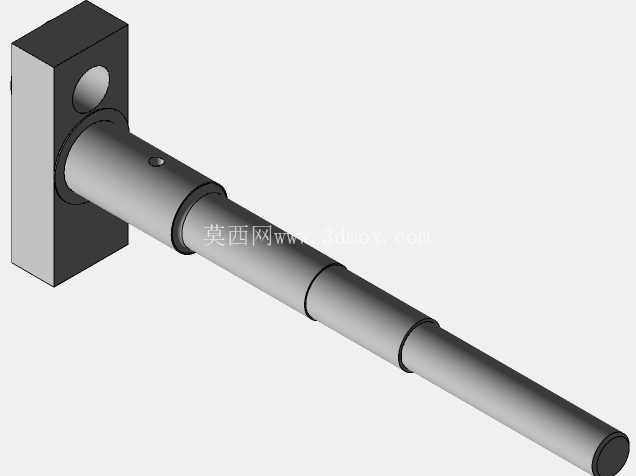

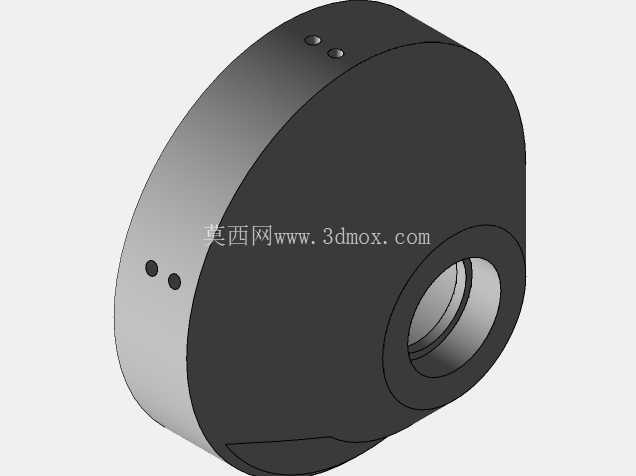

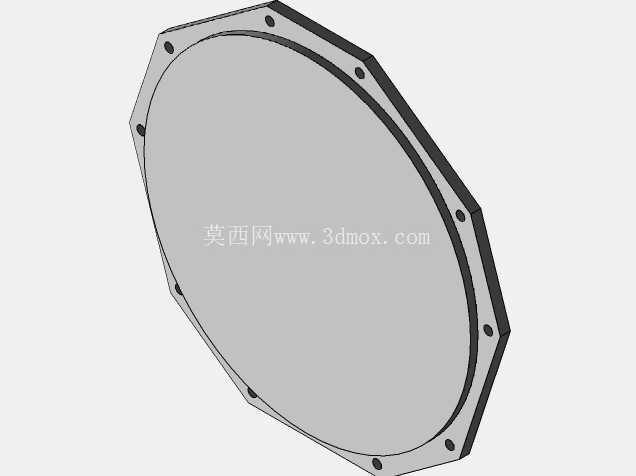

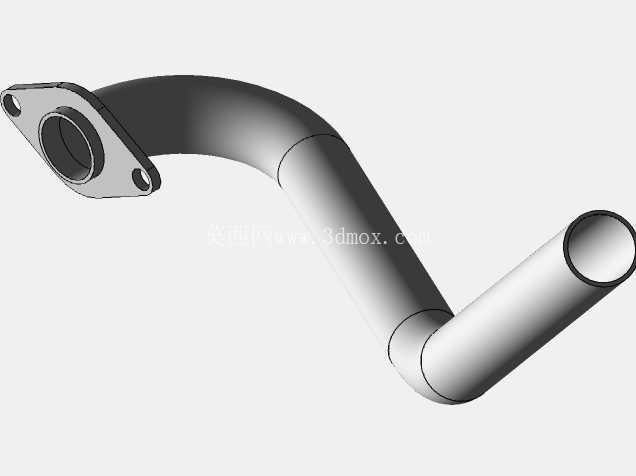

　　设计思路上，该装置参考了经典星形航空发动机的结构逻辑，将五个气缸沿中心曲轴箱呈72度夹角均匀分布，每个气缸的连杆共同铰接在曲轴的曲柄销上，相比多曲轴的复杂结构，单曲轴的设计大幅降低了装配复杂度，也减少了运动部件的数量，提升了整体运行可靠性。曲轴箱采用分体式设计，前后端盖通过螺栓与主箱体连接，方便后期拆解维护，检查活塞、连杆的磨损情况，输出轴从曲轴箱前端伸出，采用标准的航模动力输出轴径，可直接适配市面上主流的航模螺旋桨安装座，无需额外加工转接结构。进气与排气管道沿气缸切线方向布置，管路走向避开了正面迎风区域，既减少了飞行阻力，也让进排气效率更优，每个气缸顶部的点火模块、气门结构都做了等比例还原，兼顾了仿真外观与实际工作性能。

　　从安装边界与尺寸适配角度来看，该装置的最大径向尺寸由五个气缸的外轮廓决定，安装时需匹配机头整流罩的内径，保证整流罩内壁与气缸散热鳍片之间留有足够的通风间隙，避免飞行过程中散热不畅导致气缸过热。轴向安装尺寸从输出轴端面到曲轴箱后端盖的距离，适配多数像真机的机头防火板安装位置，安装时可通过配套的减震支架将动力装置固定在防火板上，减震支架的安装孔位采用标准航模通用孔距，可直接替换同级别其他类型的航模动力装置，无需重新在防火板上打孔定位。输出轴的伸出长度预留了螺旋桨、整流罩固定螺母的安装空间，安装螺旋桨后不会出现轴长不足导致的固定松动问题，曲轴箱后端的安装定位面平整度公差控制在0.02mm以内，保证动力装置安装后与机身中轴线的同轴度，避免高速运转时出现偏心振动。

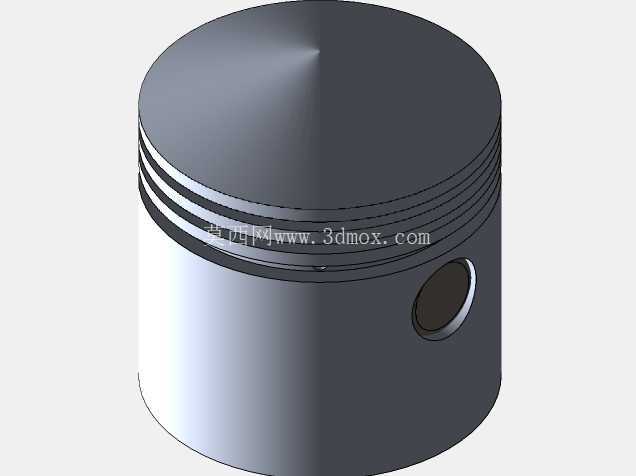

　　在实际装配调试过程中，需要注意五个气缸的油路、点火线路的排布，线路沿气缸间隙走线并做固定处理，避免飞行过程中线路被振动甩入运动部件区域，燃油管路的走向需避开高温的气缸散热鳍片，防止管路长期受热老化出现漏油问题。由于径向布局的动力装置重心集中在曲轴中心位置，安装后整机重心更容易调整到机翼的气动焦点附近，能减少航模飞行时的配平配重需求，进一步提升飞行操控性。该装置的结构设计充分考虑了航模使用场景下的维护便利性，气缸与曲轴箱的连接螺栓采用标准规格，日常维护时仅需使用常规内六角工具即可完成拆解，无需特殊专用工具，适配航模爱好者日常调试、维护的使用需求。
