固定翼侦察无人机整机结构设计方案

　　这款固定翼侦察无人机的结构设计，核心围绕低空抵近侦察的作业场景展开，整套结构优先保障长航时飞行稳定性与侦察载荷的安装适配性，没有多余的装饰性结构，所有外露构件均服务于飞行性能与任务需求。从实际作业场景来看，这类无人机主要适配1000米以下低空的固定区域巡查、地形测绘、目标点位抵近观测任务，不需要垂直起降场地支持，仅需平整的硬质路面或短距离草地跑道即可完成起降，相比多旋翼无人机，它的巡航速度更快、滞空时间更长，适合大范围线状区域的巡查作业，比如管线巡检、边境线巡查、灾害现场前期勘测这类需要快速覆盖大面积区域的场景。

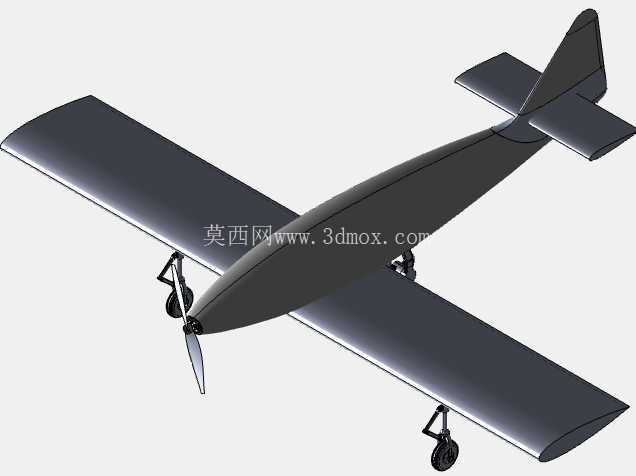

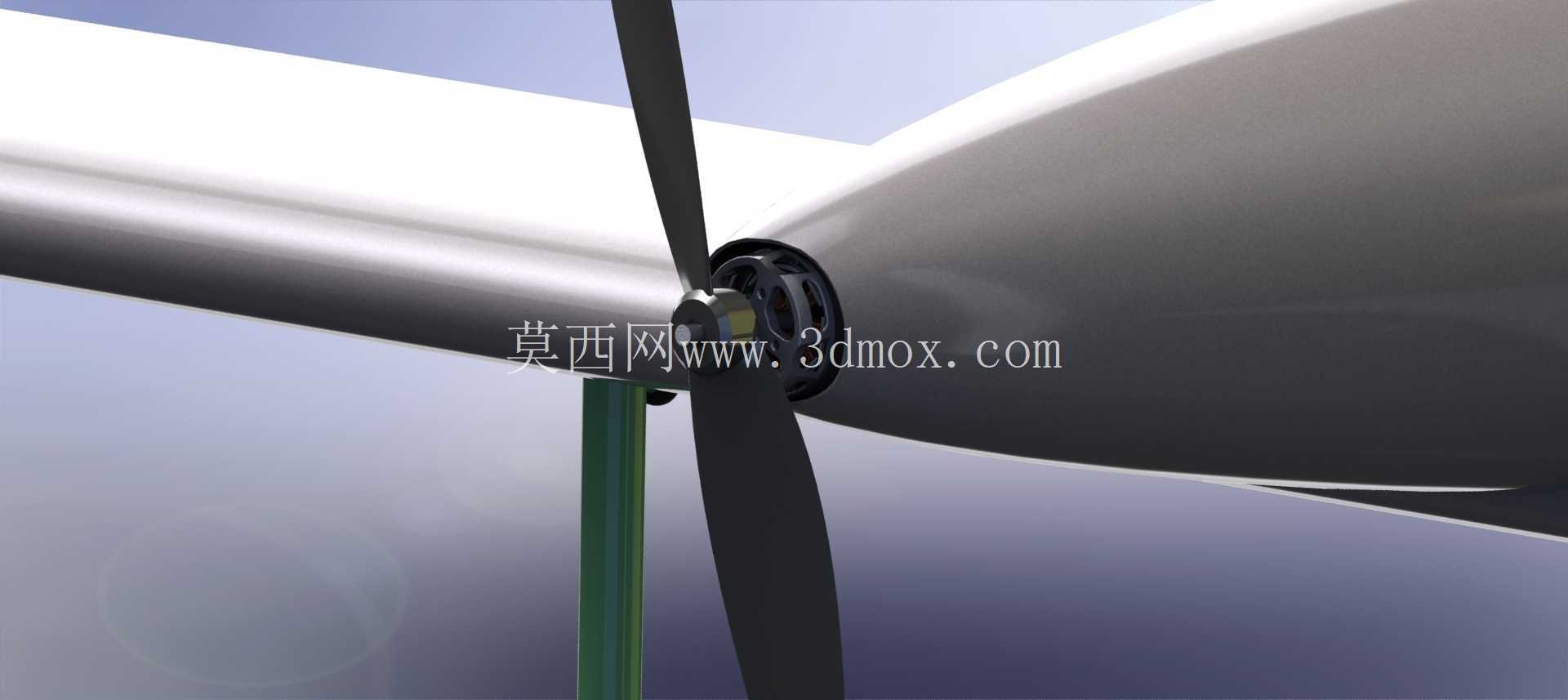

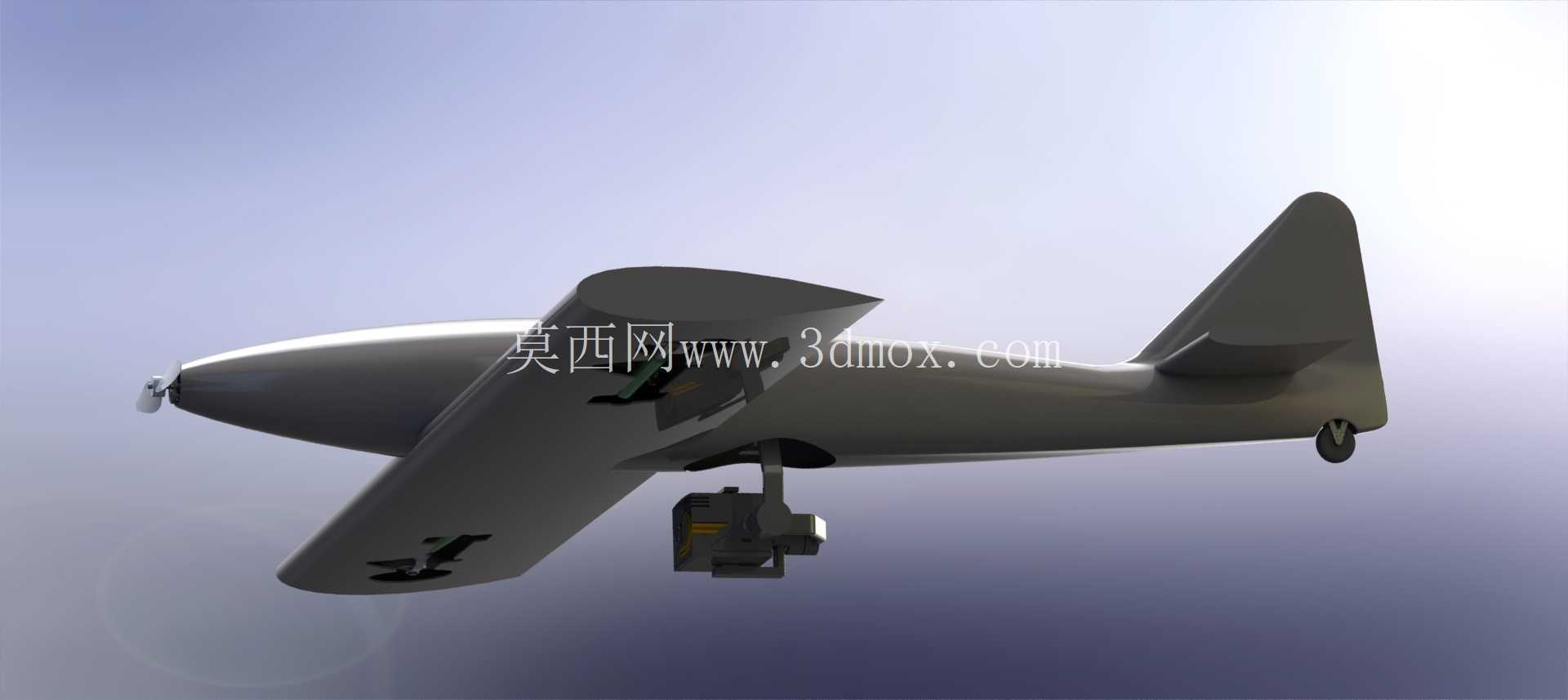

　　整机采用常规上单翼布局，圆柱形主机身贯穿机翼中部，这种结构的优势在于机身加工难度低，内部设备安装空间规整，机翼与机身的连接节点受力均匀，不需要设计复杂的翼身融合曲面，能有效降低结构装配的公差累积。机头位置布置前置拉力螺旋桨，配套的动力电机安装在机头整流罩内部，整流罩采用流线型曲面设计，既可以降低飞行过程中的迎风阻力，也能为电机提供足够的散热气流通道，避免长时间大推力输出时电机过热降效。机身尾部设置单垂尾与水平尾翼，垂尾垂直于机身轴线安装，为飞行提供航向稳定性，水平尾翼布置在垂尾根部两侧，负责飞行过程中的俯仰姿态控制，尾翼构件均采用轻量化薄壁结构，在保证结构刚度的前提下尽可能降低尾部重量，避免整机重心过度后移影响飞行配平。

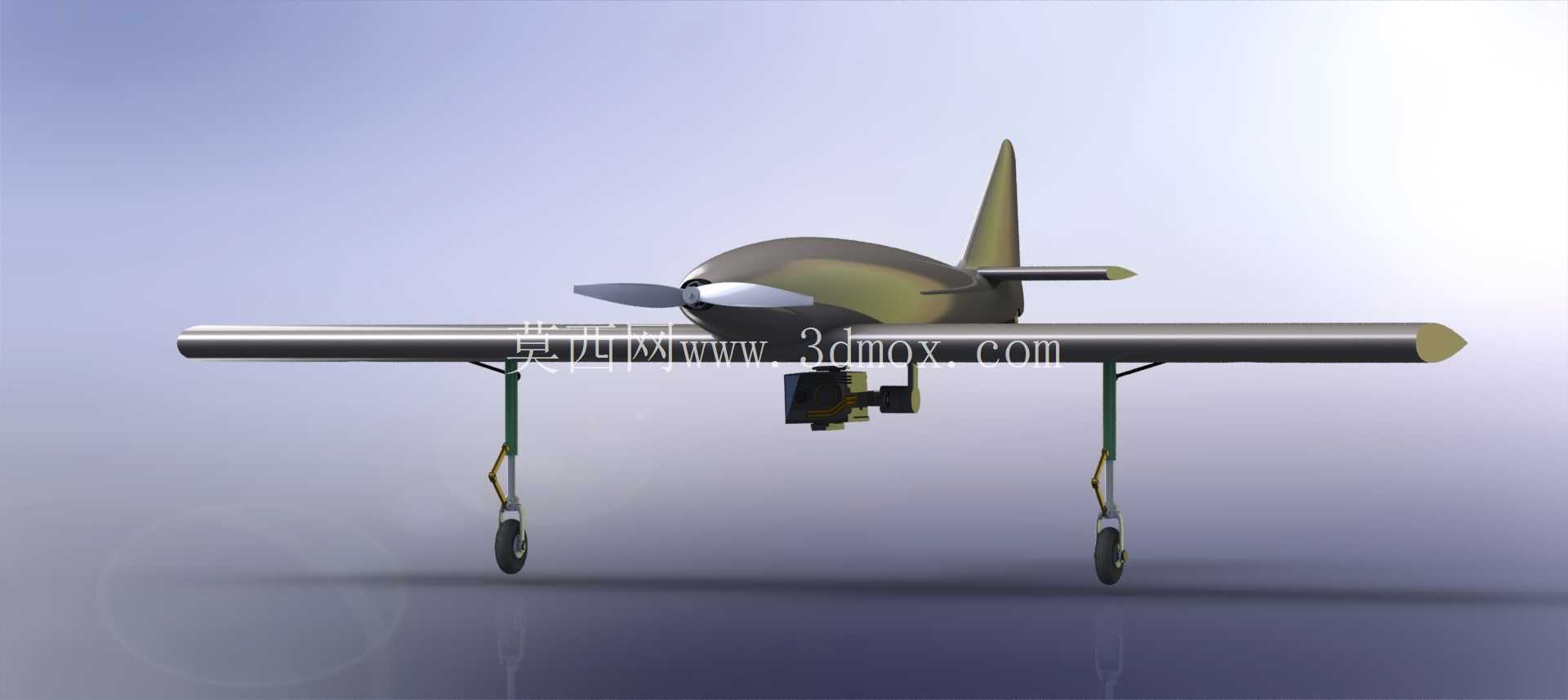

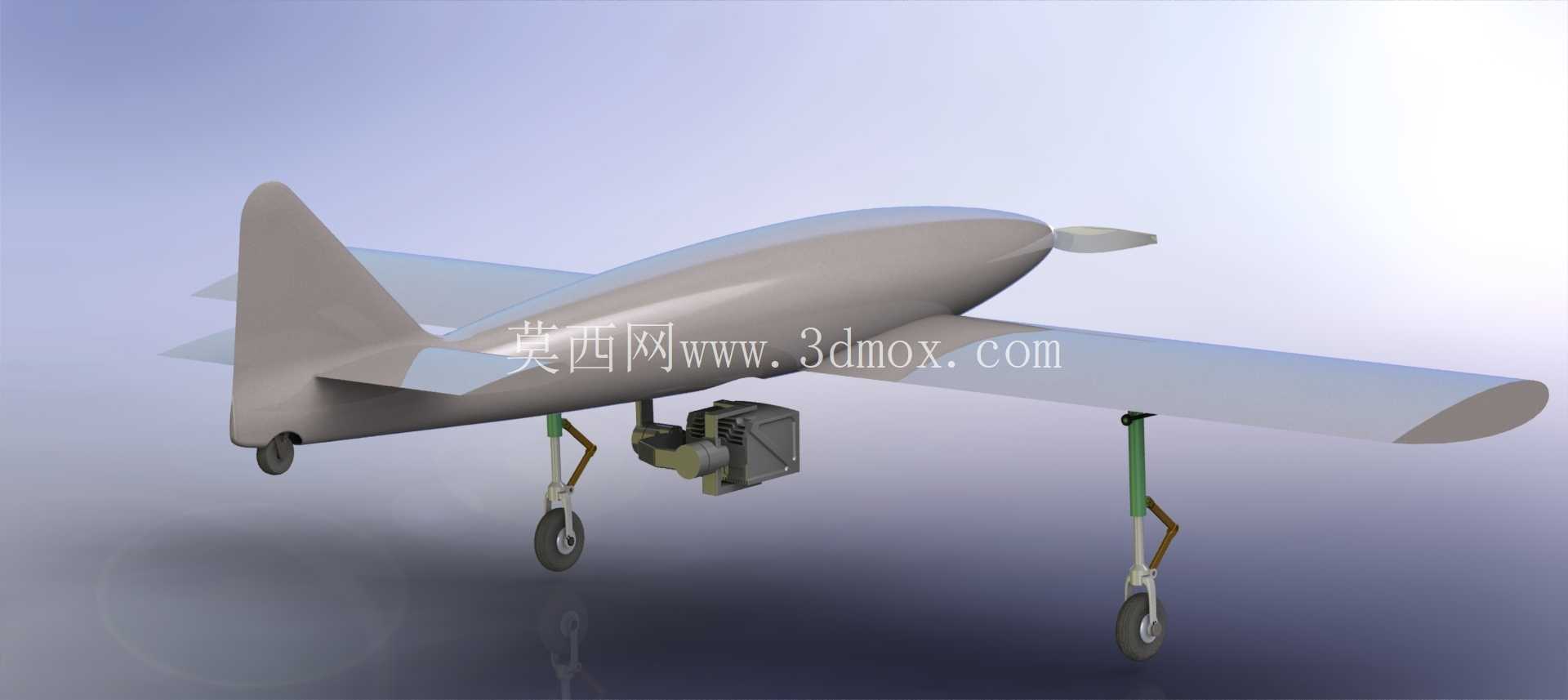

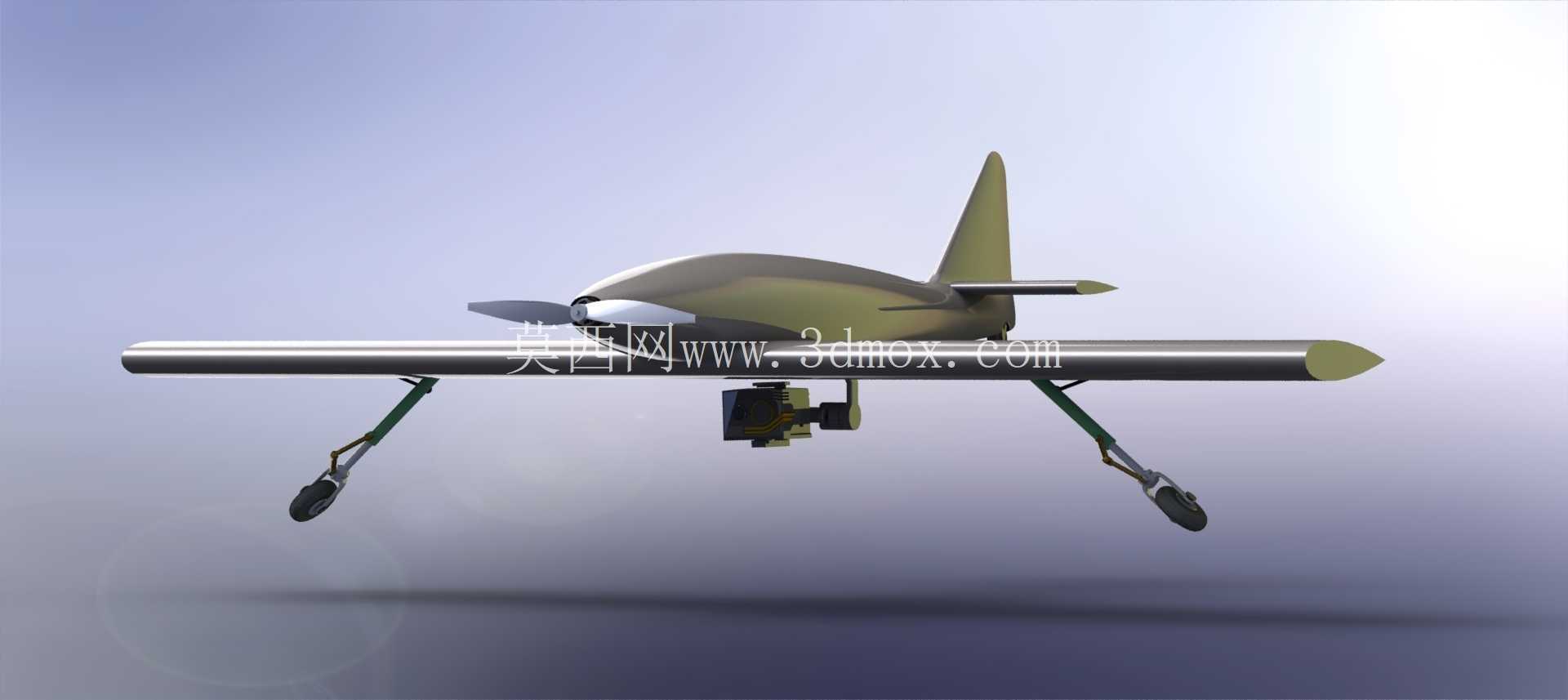

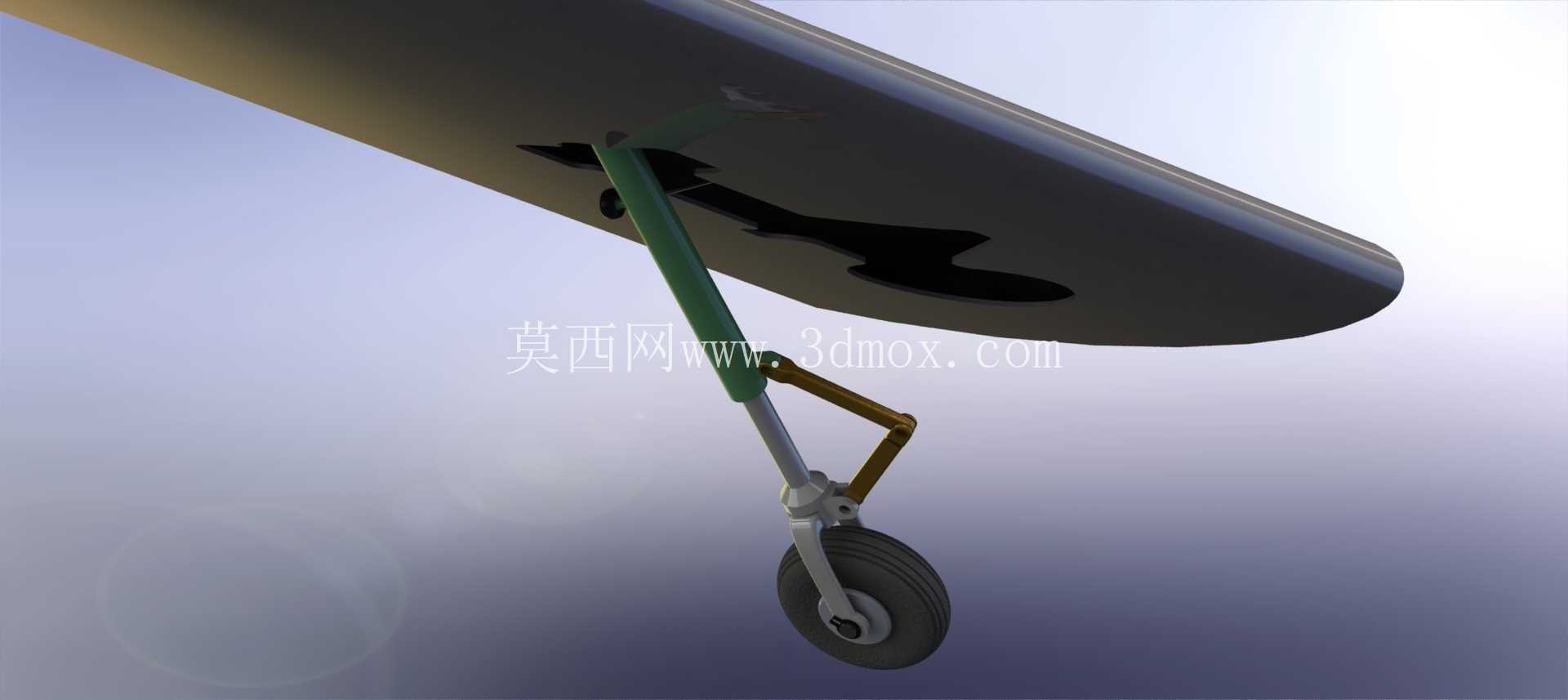

　　起落架采用后三点式布局，两个主起落架布置在机翼下方靠前位置，单轮尾起落架布置在机身尾部下方，主起落架的支杆采用带缓冲结构的设计，支杆与机翼承力结构直接连接，起降过程中地面的冲击载荷可以通过支杆直接传递到机翼主承力梁上，避免局部应力集中损坏机身蒙皮。主起落架的轮距经过匹配设计，保证侧风起降或者地面滑行转向时不会发生侧翻，机轮采用带纹路的橡胶材质，在草地、硬化土路等非铺装跑道上也能提供足够的抓地力，不会出现打滑偏移的问题。

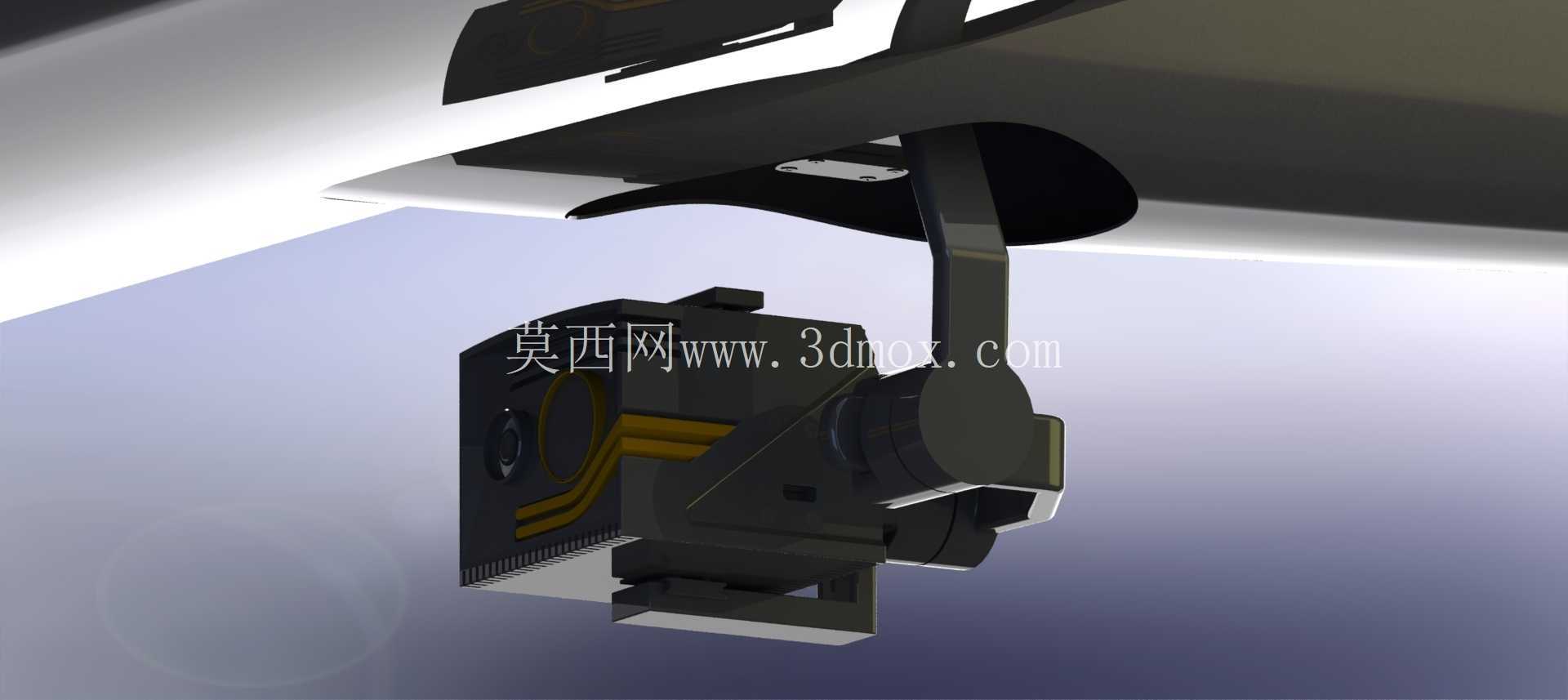

　　任务载荷方面，机身机头下方预留了标准化的云台安装位，可挂载可见光侦察相机，安装位设置了万向节调节结构，飞行过程中相机可以在水平、俯仰方向调整拍摄角度，不会受机身飞行姿态的限制，能稳定对准观测目标。安装位的接口预留了通用的载荷固定孔位，除了可见光相机，也可以根据任务需求更换红外热成像相机、小型测绘相机等不同载荷，不需要对机身主结构做打孔修改，适配不同的作业场景。机身内部的设备舱从机头电机后方一直延伸到机翼后缘位置，可依次布置电池、飞控系统、图传模块、载荷存储模块，所有设备的安装位置都围绕整机重心排布，避免设备安装后出现重心偏移，影响飞行操控手感。

　　从安装边界来看，整机机翼展长控制在单人可搬运的尺寸范围内，机翼与机身采用快拆式连接结构，不需要复杂工具即可完成机翼的拆装，拆解后可以放入常规的车载运输箱内，转场作业时不需要大型运输设备，作业小队仅需2-3人即可完成全流程的组装、起降、撤收工作。机身的最大直径匹配常规的圆柱形机载设备尺寸，不需要定制异形的机载模块，通用的飞控、电池、图传设备均可直接装入设备舱，降低了整机组装的配件适配成本。螺旋桨的旋转平面与起落架高度做了安全距离匹配，地面滑行时螺旋桨不会触碰地面，即使在起降过程中出现小幅的机身颠簸，也不会出现桨叶打地的故障。所有外露的结构件边缘均做了圆角处理，既可以降低飞行过程中的空气阻力，也能避免地面组装、搬运过程中尖锐边角划伤作业人员。

　　整套结构的受力路径设计清晰，飞行过程中的机翼升力通过翼根连接点传递到机身主承力框，再分配到机身各个部位的设备与结构上，尾翼的气动载荷通过尾撑杆直接传递到机身后部承力框，没有多余的传力环节，结构重量控制合理，在保证结构强度满足常规飞行过载要求的前提下，尽可能降低了整机空重，预留了足够的载荷重量空间给任务设备与电池，能有效提升单次起降的作业续航时间。
