BN-880双模GPS定位导航模块结构设计

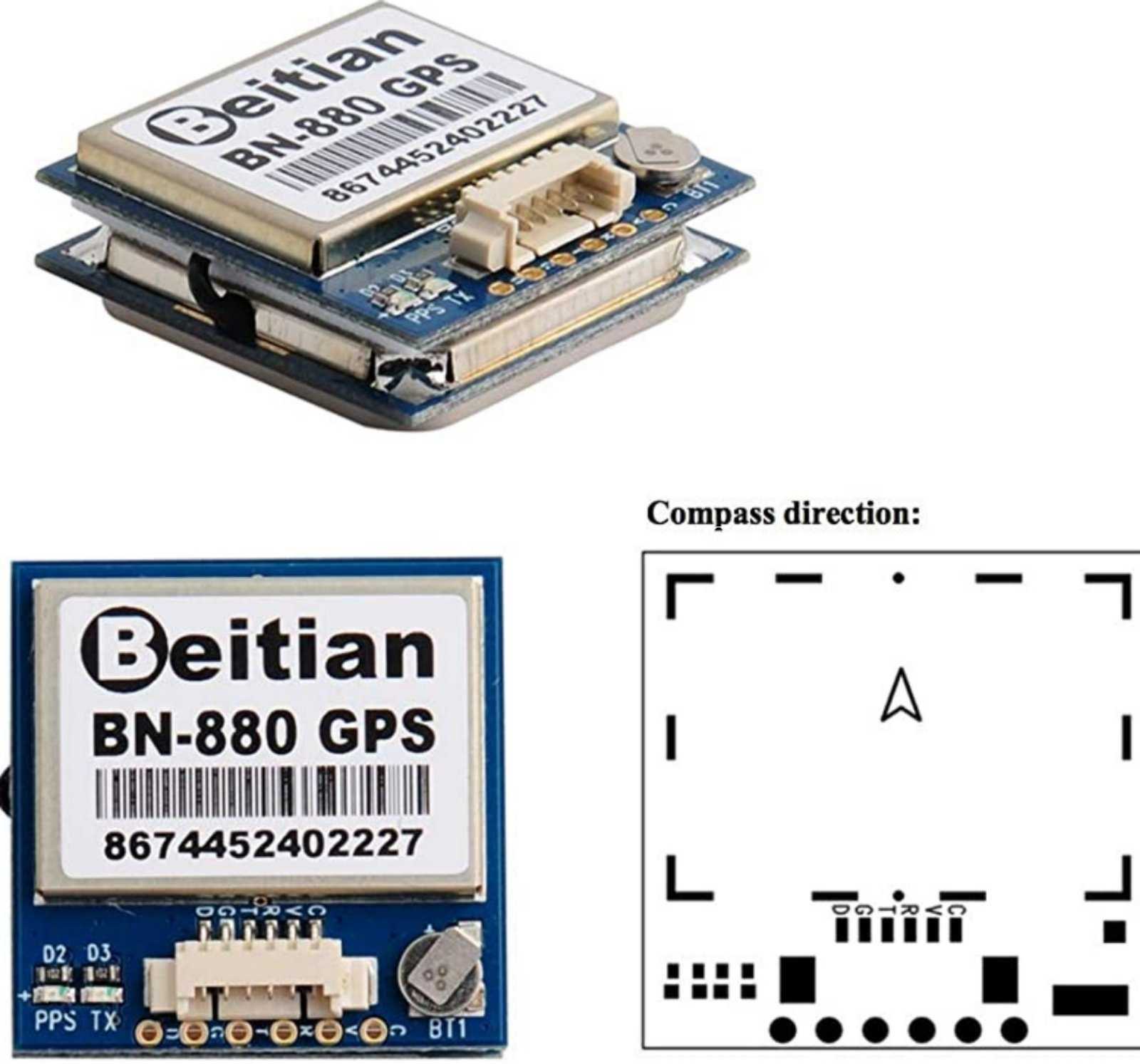

　　本次呈现的BN-880双模定位模块，核心面向RC竞速赛车、第一视角穿越机、小型四轴飞行器这类对定位精度、航向响应速度有严苛要求的载具平台，在实际航模、小型无人设备的飞控系统搭建中，这类集成模块承担着核心位置解算、航向校准的关键作用，直接决定设备的定点悬停精度、航线飞行偏差、返航触发可靠性。从结构设计逻辑来看，该模块采用双层堆叠式布局，上层为陶瓷GPS接收天线单元，下层整合了卫星信号处理电路、地磁传感单元与接线端口，这种分层设计首先是为了最大化陶瓷天线的净空区域，避免下层电路的金属元件、布线对卫星信号接收造成遮挡与电磁干扰，同时将地磁传感器布置在板载边缘位置，尽可能远离板上可能产生磁干扰的晶振、电源元件，减少罗盘校准的偏移量，提升航向数据的准确性。

　　从安装边界来看，模块整体采用矩形板状结构，板边预留了标准的2.54mm间距排针焊位，同时配套了卧式贴片接线插座，适配不同飞控的接线需求，安装时仅需要保证模块上方无金属、碳纤维等信号遮挡材质，箭头标识指向载具正前方即可完成安装对位，不需要额外设计复杂的固定支架，模块本体厚度控制在较低范围，不会给小型穿越机、轻量化赛车带来过多的重量负担，整体重量仅几克，完全适配微小型载具的载重限制。

　　功能特性层面，该模块整合了GPS卫星定位与电子罗盘功能，不需要额外单独搭载外置罗盘，在卫星信号良好的开阔环境下，可以实现快速冷启动定位，输出多星座卫星解算的位置、速度、时间数据，同时板载的地磁传感单元可以在低速、悬停状态下提供稳定的航向参考，弥补GPS在低速移动时航向解算偏差大的问题，双模块协同工作可以让飞控系统同时获得绝对位置信息与相对航向信息，支撑定点悬停、自动返航、航线规划这类自动化飞行/行驶功能的实现。

　　在实际选型适配过程中，结构设计人员需要注意模块的安装方向要求，板上印刷的箭头标识必须与载具前进方向保持平行，否则会出现航向数据偏移，导致飞控的姿态解算出错；同时安装位置要尽可能远离载具上的电源走线、电机、电调这类强电磁干扰源，避免出现卫星信号丢星、罗盘数据受干扰漂移的问题。模块的接线端口定义采用行业通用的标准定义，直接适配市面上绝大多数开源飞控、商用航模飞控的GPS接口，不需要额外修改接线定义，降低了集成适配的工作量。

　　从外形细节来看，模块上层的陶瓷天线采用金属屏蔽罩封装，边缘做了圆角处理，避免安装过程中尖锐边角划伤线材或者其他板载元件，板载的备用电池可以在模块掉电后保存星历数据，下次上电时可以实现热启动快速定位，缩短搜星等待时间；板边的固定孔位适配M2规格的固定螺丝，可以直接固定在飞控塔顶层或者载具的专门安装平台上，不需要额外设计转接结构。对于三维建模人员而言，复刻该模块的结构时需要重点关注分层堆叠的高度差、接线插座的伸出尺寸、固定孔的位置精度，确保在整机装配时不会出现干涉问题，同时要预留出接线的弯曲空间，避免线材被模块或者其他结构件挤压导致接触不良。

　　在RC赛车的应用场景中，该模块可以为赛车提供圈速计时、赛道位置记录、失控返航保护的位置数据支撑，在FPV穿越机的应用中，模块的定位数据可以支撑失控时自动触发返航，避免飞机飞丢，同时在航拍类四轴飞行器上，稳定的定位与航向数据是实现精准悬停、环绕飞行等航拍功能的基础。设计过程中没有采用一体化封装的结构，而是采用裸露的PCB堆叠形式，一方面是为了减轻整体重量，另一方面是为了提升散热效率，模块长时间工作时产生的热量可以直接通过PCB板散发到空气中，避免高温导致的定位精度下降或者元件工作异常。
