BN-220GPS定位天线模块结构设计

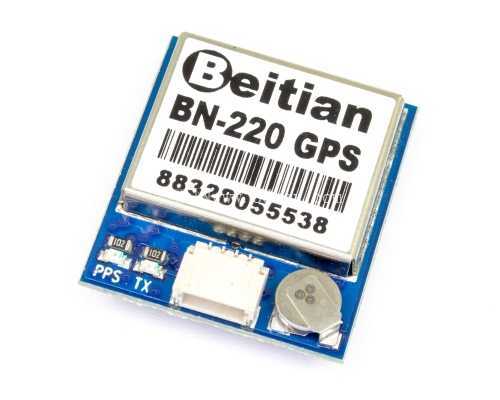

　　在RC FPV穿越机、小型无人飞行器、便携定位终端这类对安装空间、重量极度敏感的应用场景里，定位模块的结构设计直接决定了整机的布局合理性与信号接收稳定性，BN-220这类小型化GPS GLONASS双模天线模块，正是针对这类紧凑安装需求开发的硬件单元。从结构设计层面看，该模块采用陶瓷天线与处理电路一体化叠层布局，将陶瓷接收天线布置在模块顶层，底层布设信号处理电路、接口与备用电池，最大化利用PCB的立体空间，在保证天线接收面无遮挡的前提下，将整体外形控制在极小的尺寸范围内，适配穿越机飞塔顶部、小型无人机机头这类狭窄安装位。

　　模块的安装边界设计充分考虑了航模类应用的震动环境，PCB板边缘预留了标准安装孔位，可通过M2规格的尼龙螺丝直接固定在飞控安装架上，也可搭配双面泡棉胶实现无孔快速粘贴，两种安装方式都能在高频震动的飞行场景下保持模块位置稳定，避免因位移导致的天线方向偏移影响搜星效果。模块侧面引出的卧式贴片接插件，采用1.25mm间距的线对板连接方案，接插件高度与板载备用电池齐平，不会额外增加模块整体厚度，配套的连接电缆可直接飞控的GPS接口，布线时可顺着机架碳管走线，不会突出机架轮廓影响飞行气动性能。

　　功能层面，该模块集成GPS与GLONASS双系统接收通路，相比单GPS系统能在楼宇间、低空遮挡环境下捕获更多在轨卫星，提升定位刷新率与位置精度，板载的微型备用电池可在主电源断开后保持星历数据存储，下次上电时能快速完成热启动搜星，无需长时间等待冷启动定位，这对FPV飞行前的准备流程来说能大幅缩短等待时间。板端标注的PPS引脚可输出秒脉冲信号，为飞控系统提供精准的时间同步基准，TX引脚直接输出NMEA格式定位数据，无需额外电平转换即可适配主流飞控的串口通信协议。

　　设计过程中需要重点考虑天线的净空区要求，模块顶层的陶瓷天线区域下方不能布设铜箔走线，也不能被金属结构件、碳纤维板遮挡，因此建模时需要明确标注天线面的安装朝向，要求安装时天线面朝上正对天空，周围30度范围内不要布置金属部件，避免信号屏蔽。模块的供电回路做了板载滤波处理，可适配航模动力电源的宽电压波动范围，避免动力系统的电调、电机工作时产生的电磁干扰通过电源线串入定位模块，导致定位漂移甚至丢星。PCB板采用蓝色阻焊工艺，板上元件全部采用回流焊工艺贴装，备用电池采用点焊固定在板端，可承受飞行过程中的大加速度冲击，不会出现元件脱落的情况。

　　从三维建模的角度看，还原该模块需要准确把握叠层结构的尺寸公差，顶层陶瓷天线的厚度、底层PCB的板厚、接插件的突出高度、备用电池的直径与高度都是安装干涉检查的关键尺寸，建模时需要将接插件的引脚定义位置、安装孔的中心距做精准还原，方便整机装配时做布局干涉检查，避免在实际装机时出现接口与其他部件碰撞、安装孔位不对中的问题。模块整体重量控制在克级范围，对小型穿越机这类对载重敏感的设备来说，不会额外增加过多飞行负担，一体化的结构设计也省去了外接天线的布线麻烦，是小型定位设备集成时的常用选型方案。
