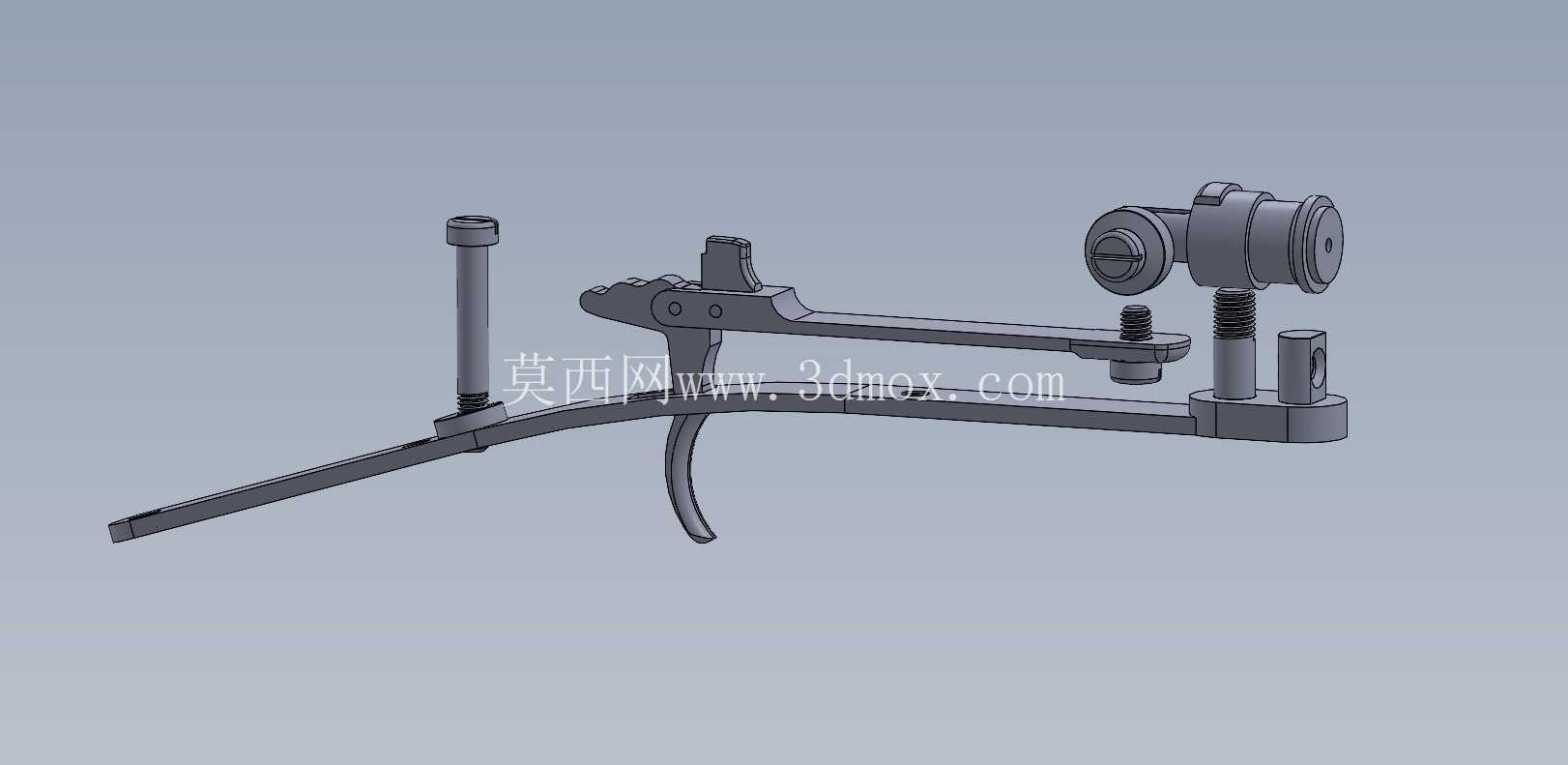

毛瑟1871型步枪击发机构组件结构

这套结构是早期栓动步枪核心击发与操控组件的三维还原，对应19世纪后期列装的制式步枪核心动作单元，在轻武器结构设计、老式枪械原理教学、影视道具复刻的结构验证场景中具备实际参考价值。从实际功能来看，这套组件承担了枪械待击、扳机释放、击针击发的整套动作传递逻辑，是整枪完成发射动作的核心执行部分，没有冗余的装饰结构，每一个零件的形位都对应实际动作的行程需求。

设计思路上完全遵循早期金属切削加工的工艺特性，所有零件的外形都适配当时的铣削、车削加工能力，没有复杂的曲面成型结构，扳机连杆采用长条形扁平钢件布局，既保证了扳机扣力传递的直线性，又能在枪身木质护木的预留槽内完成顺畅滑动，不会出现动作卡滞。击锤部分采用偏心回转结构，待击时绕固定销轴回转压缩击发簧，扣动扳机后释放回转，撞击击针完成底火击发，整套传动链的力臂比例经过反复适配，保证扳机扣力处于适合单兵操作的区间，不会出现扣力过大影响瞄准，或是扣力过轻引发走火的问题。

从安装边界来看，整套组件的横向宽度完全适配老式步枪机匣的内部安装槽尺寸，最长的连杆零件沿枪身轴向布置，长度刚好覆盖扳机位置到击锤座的距离，不需要额外增加转接零件；各个销轴的直径统一适配当时的标准销钉规格，安装时直接从机匣侧孔穿入即可完成定位，不需要复杂的工装辅助。各个弹簧的安装位置都设计了对应的定位台阶，击发簧套在对应的导杆上，压缩行程刚好匹配击锤的回转角度，不会出现弹簧压缩并圈或是行程不足无法提供足够击发力的问题。扳机的外形曲线贴合人手食指的扣动角度，表面没有尖锐棱角，扣动过程中受力方向始终与指腹垂直，减少长时间据枪扣压的疲劳感。

实际应用中，这套结构的三维模型可以帮助结构设计人员理解早期栓动武器的动作逻辑，尤其是纯机械传动下的力传递路径设计，对于需要设计纯机械触发机构的场景，比如特种工装的触发锁止、远程机械击发装置的结构设计，都可以参考这套经过实战验证的传动比例与结构布局。在道具复刻领域，这套模型可以直接作为机加工的尺寸参考，避免手工测绘老式枪械零件产生的形位误差，保证复刻道具的动作顺畅度与外形还原度。在教学场景中，可以通过拆分模型展示各个零件的配合关系，讲解待击、释放、击发三个状态下各个零件的位置变化，比平面图纸更直观展现机械传动的逻辑。

零件之间的配合公差设计也符合当时的加工水平，回转配合的销轴与孔之间预留了足够的间隙，适配当时金属零件的表面处理工艺，不会因为少量的锈蚀或是积尘就出现动作卡滞，这也是早期军用武器结构设计的核心考量——在恶劣的野战环境下，不需要精细维护也能保证动作可靠。整套组件没有采用多余的紧固件，大部分零件通过销轴与卡槽定位，野外分解不需要专用工具，只需要用弹头就可以顶出固定销，完成擦拭和零件更换，这种设计思路对于需要在无维护条件下使用的户外机械结构设计，也具备很强的参考意义。各个受力零件的截面尺寸都经过强度校核，扳机连杆的厚度保证在反复扣压、击锤反复撞击的情况下不会出现塑性变形，击锤的撞击面做了局部加厚处理，承受击发时的冲击载荷不会出现卷边或是断裂。
