Robbe Millennium定制主从动齿轮组结构设计

项目分类:齿轮 发布时间:2024-11-21 ID:802110
  • Robbe Millennium定制主从动齿轮组结构设计

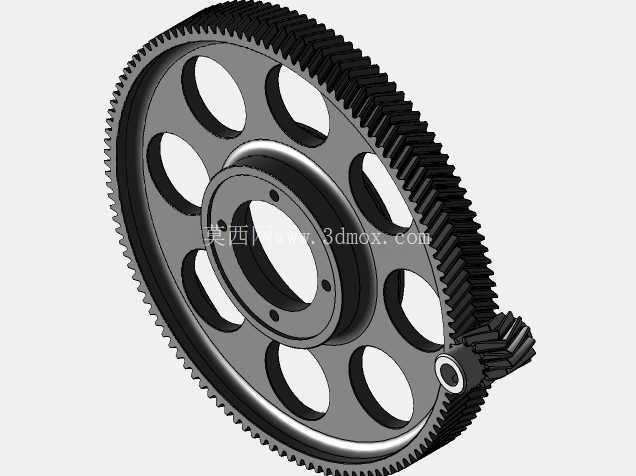

  这套定制主齿轮与小齿轮组,最初是为Robbe Millennium系列遥控模型直升机的动力传动链路做适配开发,实际应用中也可迁移到同模数、同安装边界的小型精密传动场景,比如桌面级自动化送料机构、微型实验设备的动力传递单元,核心作用是在紧凑的安装空间内完成高转速动力的减速增扭,匹配动力端与执行端的转速扭矩差。从结构设计逻辑来看,主齿轮采用大直径薄幅板结构,幅板上均匀开设8个椭圆形减重孔,并非单纯为了视觉效果,而是在保证轮齿啮合刚度、幅板抗扭强度的前提下,尽可能降低旋转件的转动惯量,减少动力启停阶段的惯性冲击,这对高转速运行的小型传动系统来说,能有效降低动力端的负载波动,提升传动响应速度。

  主齿轮的轮毂部分做了阶梯式凸台设计,内层凸台用于匹配传动轴的安装定位,外层凸台作为轴承安装位,端面预留的三个均匀分布的小孔是锁紧螺丝过孔,安装时可通过紧定螺钉将齿轮与传动轴锁止,避免大扭矩传递时出现齿轮与轴的相对滑转,同时三个孔的均布设计能保证锁止力均匀分布,不会因为单侧锁紧导致齿轮安装偏斜,引发行驶/运行过程中的轮齿偏磨、啮合异响问题。主齿轮的轮齿采用斜齿设计,相比直齿结构,斜齿啮合时的重合度更高,轮齿是逐步进入啮合、逐步退出啮合,传动过程更平稳,噪音更低,能承受的瞬时冲击载荷也更大,适配模型直升机主旋翼这类存在周期性负载波动的执行端。

  配套的小齿轮为同轴双联斜齿结构,小直径段与主齿轮啮合,大直径段用于对接动力输出端的电机齿轮,双联结构的设计省去了额外的轴系连接部件,进一步压缩了传动单元的轴向安装尺寸,小齿轮的中心孔做了定位倒角,方便安装时快速对准传动轴,避免硬敲装配导致的孔壁变形、齿轮同轴度超差。从安装边界来看,主齿轮的最大外圆直径由传动比要求决定,幅板厚度控制在既能保证抗扭强度又不占用过多轴向空间的范围,轮毂的安装凸台高度与配套轴承的宽度完全匹配,安装后齿轮端面与机架的间隙控制在0.2-0.3mm,既不会因为间隙过小出现运转时的摩擦剐蹭,也不会因为间隙过大导致齿轮轴向窜动超差。设计过程中首先根据传动比要求确定主副齿轮的齿数、模数、螺旋角参数,再根据安装空间的轴向、径向尺寸限制,反推轮毂直径、幅板厚度、减重孔的大小与分布位置,每一处结构都做了有限元强度校核,保证在最大瞬时扭矩负载下,轮齿的弯曲应力、幅板的剪切应力都在材料许用应力范围内,不会出现断齿、幅板开裂的问题。轮齿的加工精度按精密传动级控制,齿向误差、齿形误差都控制在极小范围内,保证啮合时的齿面接触面积达标,避免局部应力集中导致的齿面过早磨损。

  实际装配时需要先将轴承压入主齿轮的轮毂安装位,再将齿轮组件穿入传动轴,通过端面的三个紧定螺钉锁止,之后调整小齿轮的轴向位置,保证两个齿轮的轮齿啮合宽度达到全齿宽的90%以上,啮合间隙控制在合理范围,间隙过大会导致传动换向时的冲击过大,间隙过小则会导致运转阻力增大、齿面磨损加快。这套齿轮组的结构设计思路,本质是在有限的安装空间内,平衡传动强度、转动惯量、运转平稳性三者的关系,没有多余的装饰性结构,每一处几何特征都服务于传动性能与装配便利性,不管是用于模型类产品的传动系统,还是迁移到其他小型精密传动场景,都能直接参考其结构参数做适配调整,减少重复设计的工作量。
