台式壁扇通用塑料花型扇叶结构设计

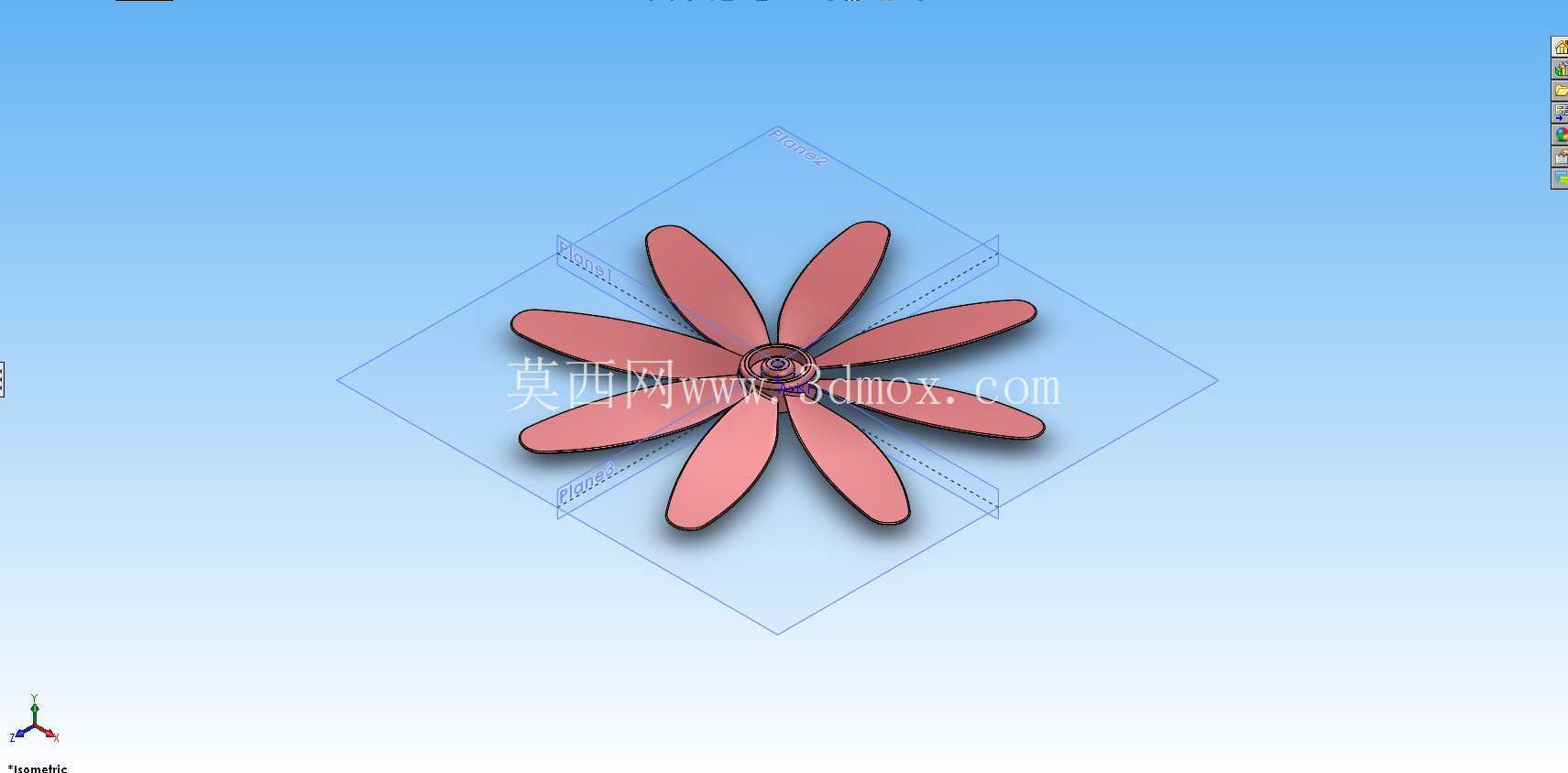

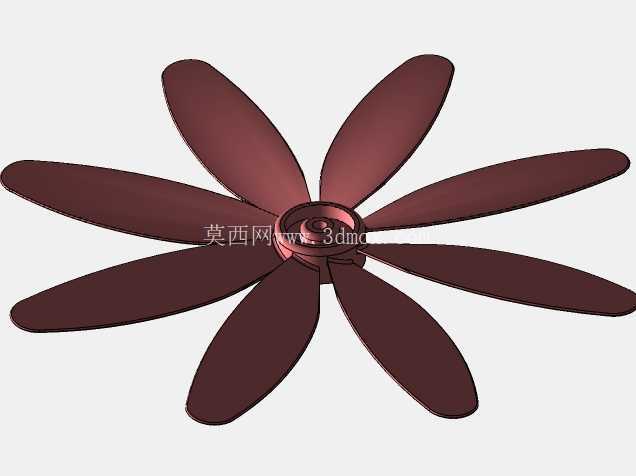

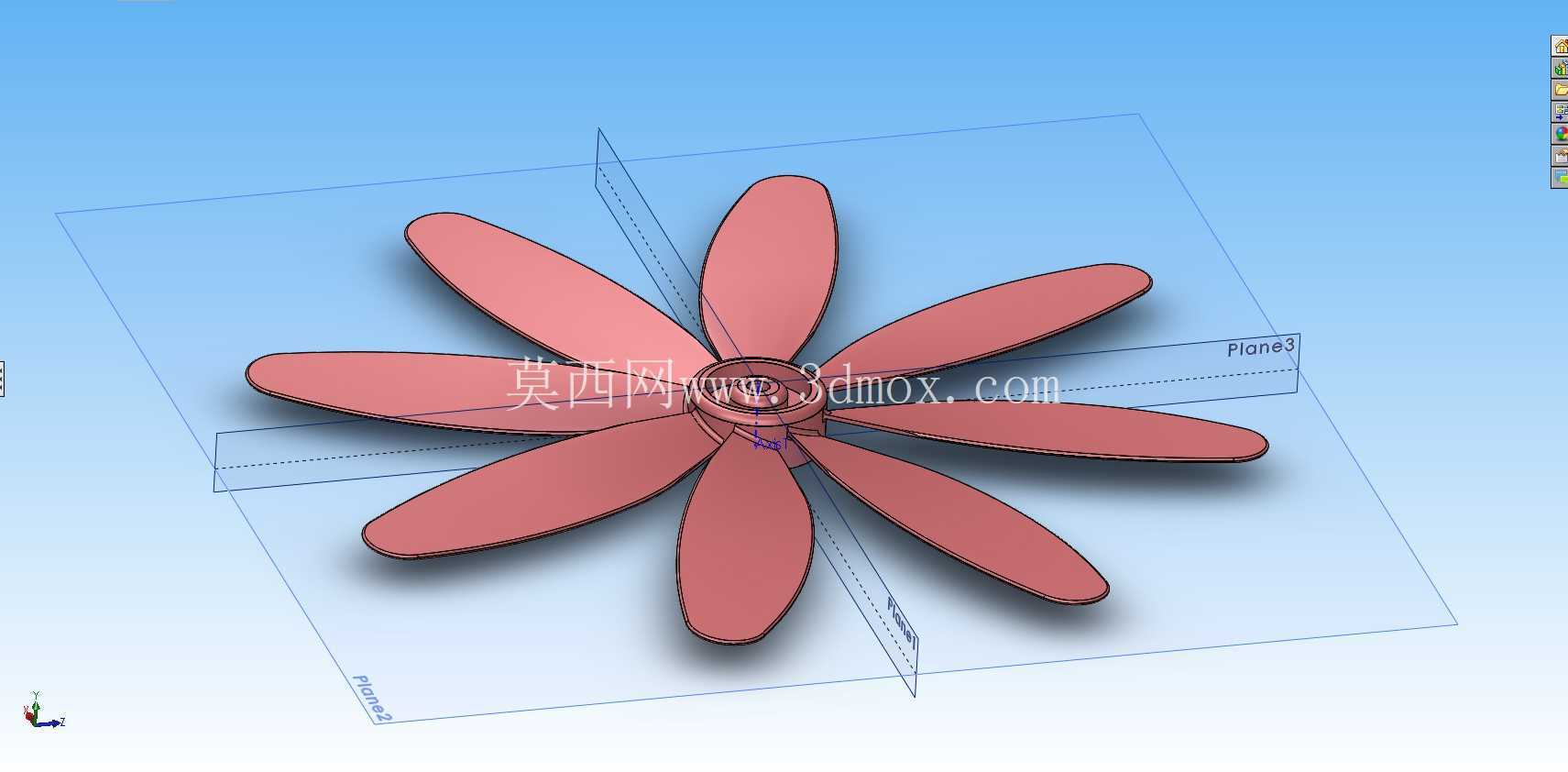

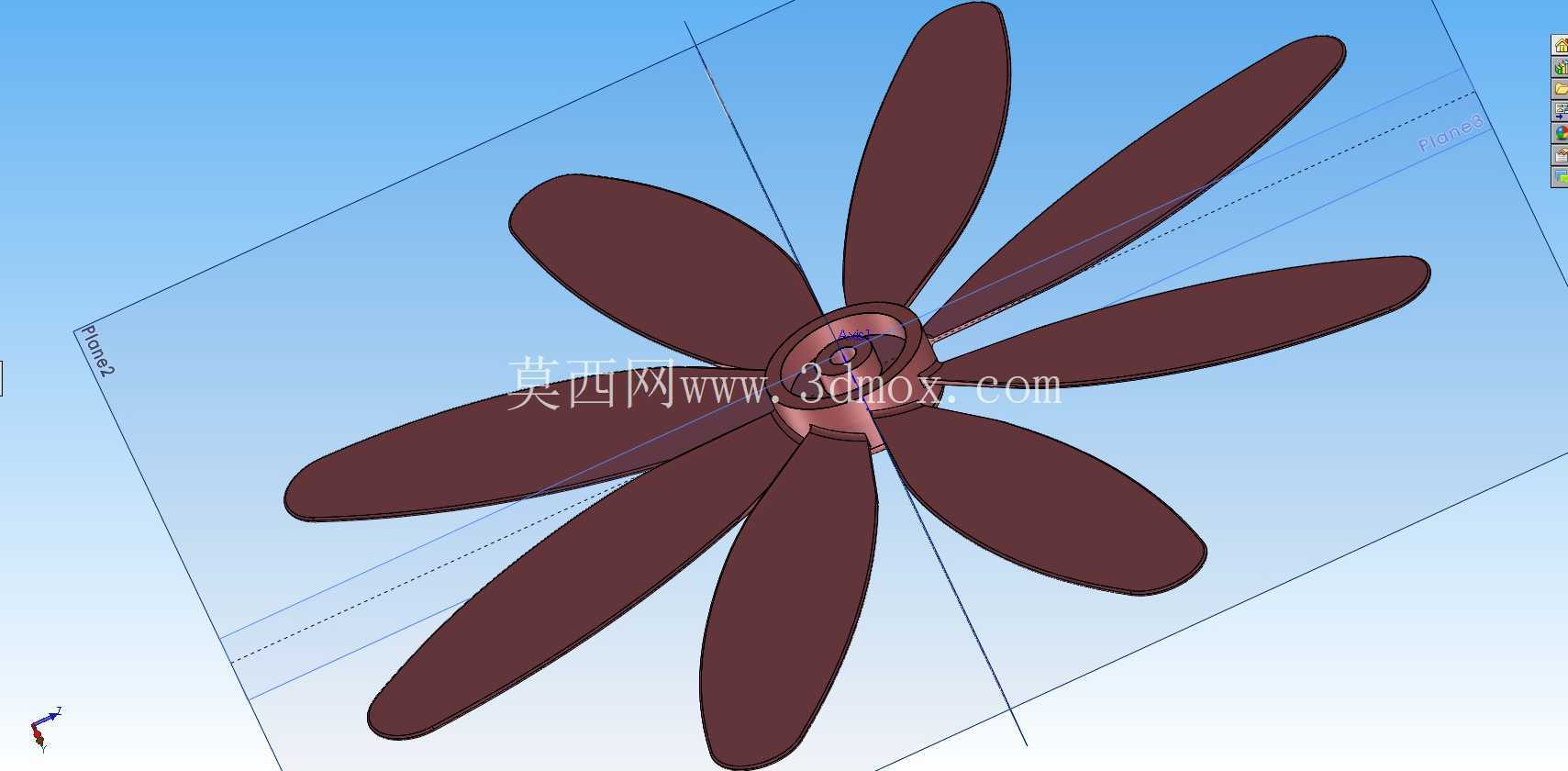

　　日常民用通风场景里，台式与壁装风扇的送风覆盖范围、运行静音表现、出风柔和度，很大程度由扇叶的曲面构型决定，这款花型排布的扇叶，就是针对常规直叶扇出风硬、近风区体感不适的痛点做的结构优化。从实际装机适配来看，这款扇叶采用八瓣花型的叶片排布逻辑，每片叶片的曲面从叶根到叶缘做了连续变曲率过渡，叶根位置与中心轮毂的衔接处做了加厚圆角处理，避免长期高速旋转时应力集中导致的叶片根部开裂，轮毂中心预留标准的电机轴配合孔位，孔壁做了防滑定位卡槽，安装时直接对准电机输出轴的定位销推入即可，不需要额外做打孔适配，适配市面上多数常规功率的台扇、壁扇电机输出轴尺寸，安装边界上，扇叶整体旋转外径控制在常规家用风扇的防护网罩内径范围内，装机后叶片边缘与网罩内壁保留足够安全间隙，不会出现运转剐蹭的问题。

　　设计过程中没有盲目追求叶片数量的堆叠，而是结合塑料注塑成型的工艺特性调整叶片厚度，每片叶片从靠近轮毂的根部到外缘叶尖，厚度呈梯度递减，既保证叶根位置的结构强度，又能降低叶尖位置的转动惯量，减少电机启动时的负载冲击，同时叶片的扭曲角度沿着径向做渐变设置，靠近中心的区域扭曲角度偏小，负责将中心区域的气流平稳导向外侧，外缘区域扭曲角度偏大，能够在相同转速下切割更多空气，提升送风距离。花型的排布方式不是单纯的外观设计，八片叶片等角度均匀分布的结构，能够打散旋转过程中产生的周期性气流脉冲，避免常规少叶扇转动时产生的明显风阵感，吹出来的气流更接近自然风的紊流状态，长时间直吹也不会有明显的刺痛感。

　　从实际应用场景出发，这款扇叶采用塑料材质成型，本身自重较轻，对电机的轴向载荷小，适配的电机功率范围更广，不管是桌面放置的小尺寸台扇，还是墙面固定的大尺寸壁扇，只要轴径匹配都能直接替换安装。叶片表面做了光滑弧面过渡，没有突兀的棱角结构，日常清洁时可以直接用湿布擦拭，不会出现藏污纳垢的死角。结构设计阶段就考虑了注塑生产的脱模需求，所有曲面的拔模角度都控制在合理范围内，不需要做复杂的侧抽芯结构就能完成批量生产，生产过程中的良品率更高，也能降低配件的替换成本。

　　实际运转测试中，这款扇叶的动平衡表现优异，因为叶片是等角度对称排布，每片叶片的重量差控制在极小范围内，高速旋转时不会产生明显的径向抖动，配合常规的含油轴承电机就能实现低噪运行，不会因为扇叶本身的偏心问题产生额外的振动噪音。送风范围上，花型叶片的气流扩散角度比常规三页、五页直扇叶更大，不需要搭配复杂的导风网结构就能实现更广的横向送风覆盖，安装在墙面壁扇上时，能够覆盖更大的室内活动区域，减少风扇摇头的频率。另外叶片的外缘做了微小的上翘处理，能够在旋转时形成一定的风压，避免气流过早发散，保证中距离位置也能感受到稳定的送风，不会出现离风扇稍远就没有风感的问题。
