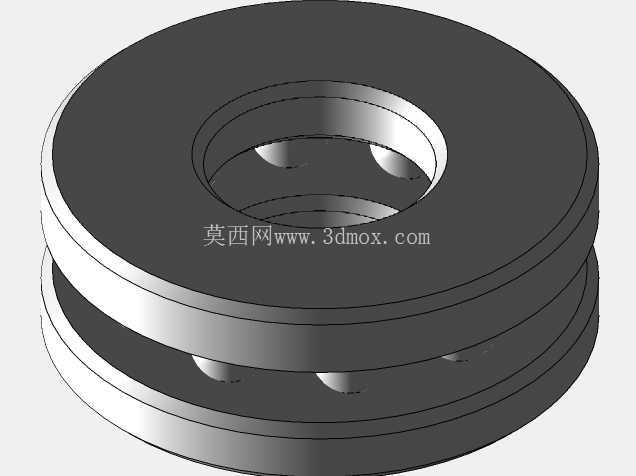

双向推力球轴承51100精密结构设计

　　在各类需要承受单向或双向轴向载荷的机械传动场景中，推力球轴承是极为常见的支承部件，51100作为推力球轴承系列里的小尺寸规格，常被应用在空间紧凑、轴向载荷不大但对回转精度有一定要求的机构中，比如小型交流稳压器的调压转轴支承、微型工装夹具的轴向定位结构、小型电动执行器的输出端限位支承等场景，这类场景往往不需要轴承承受径向载荷，核心作用是限制轴系的轴向窜动，同时保证轴件在回转过程中的轴向定位精度，避免轴件在工作过程中出现轴向位移导致的传动卡滞、定位偏移问题。

　　从结构设计逻辑来看，51100推力球轴承采用典型的三片式结构设计，包含上下两个带滚道的轴圈、座圈，以及中间装配钢球的保持架组件，这种分体式结构的设计初衷，是为了适配安装过程中轴与座孔分别加工的装配场景，安装时可以先将轴圈压装在转轴上，座圈嵌入安装基座的轴承位内，再装入带钢球的保持架组件，不需要像深沟球轴承那样整体压装，能有效降低小尺寸安装空间内的装配难度，同时分体结构也方便后续的维护拆解，当轴承出现磨损时可以单独更换滚道片或者钢球保持架组件，降低维护成本。滚道的型线设计采用与钢球曲率匹配的圆弧沟槽，沟槽深度控制在钢球直径的五分之一左右，既保证钢球在滚道内有足够的接触面积来分散轴向载荷，又不会因为沟槽过深导致钢球回转时的摩擦阻力增大，同时滚道表面的粗糙度要求控制在Ra0.8以下，减少钢球滚动时的磨损，提升轴承的回转精度和使用寿命。

　　尺寸参数是这类小尺寸推力轴承选型时的核心边界条件，该轴承内径设计为10毫米，适配直径10毫米的光轴或者台阶轴的轴颈安装，安装时轴颈的公差建议选取k6过渡配合，保证轴圈与轴同步回转，避免轴圈与轴之间出现相对滑动导致的轴颈磨损；外径设计为24毫米，适配基座上直径24毫米的安装沉孔，座圈与基座孔的配合建议选取H7间隙配合，方便安装时的对位调整，同时可以补偿少量的轴与基座孔的同轴度误差，避免安装过定位导致的轴承卡滞；轴承整体厚度为9毫米，这个厚度尺寸包含了轴圈、座圈和钢球保持架组件的装配总高度，设计安装位时需要预留至少9.2毫米的轴向安装空间，同时要在轴上设计对应的轴肩、在基座孔内设计对应的孔挡台阶来对轴承进行轴向限位，轴肩的高度建议不超过2毫米，孔挡台阶的高度建议不超过2.5毫米，避免台阶过高接触到保持架组件，影响钢球的正常回转。

　　在实际功能表现上，该轴承只能承受纯轴向载荷，完全不能承受径向载荷，所以在结构设计时不能将其作为径向支承使用，必须搭配深沟球轴承或者滑动轴承来承受径向载荷，二者组合使用才能同时实现轴系的径向支承和轴向定位。钢球的排布采用满装优化后的等分布局，保持架采用冲压钢制浪形保持架，将每颗钢球均匀分隔在对应的滚道位置，避免钢球之间出现直接接触摩擦，同时保持架的兜孔间隙控制在0.1毫米到0.15毫米之间，既保证钢球在兜孔内可以自由滚动，又不会出现过大的窜动导致回转噪音增大。在常规的脂润滑条件下，该轴承的最高允许回转速度可以达到每分钟数千转，完全能够满足小型调压设备、微型传动机构的转速需求，润滑脂的填充量建议控制在轴承内部空腔容积的三分之一到二分之一，填充过多会导致轴承回转时的搅拌阻力增大，温升高，填充过少则会出现润滑不足导致的早期磨损。

　　建模过程中需要重点关注几个结构细节：一是滚道的曲率中心要与轴承的轴线重合，保证每颗钢球的接触角一致，避免出现偏载导致的局部应力集中；二是轴圈和座圈的安装端面要保证与轴线的垂直度，垂直度公差建议控制在0.01毫米以内，否则安装后会导致轴承承受附加的倾覆力矩，出现钢球受力不均、回转卡滞的问题；三是保持架的兜孔位置要与滚道中心对齐，保证钢球在滚道内的接触位置处于滚道的中心线上，避免钢球与滚道边缘接触导致的磨损加剧。在装配建模时，要注意钢球与上下滚道之间保留0.005毫米到0.01毫米的初始游隙，这个游隙是为了补偿工作过程中温度升高导致的热膨胀，避免轴承在工作温度下出现零游隙或者负游隙导致的抱死问题，同时合适的初始游隙也能保证轴系有微小的轴向浮动空间，补偿轴系加工和装配过程中的尺寸误差。

　　从应用适配性来看，这类小尺寸推力轴承除了用在交流稳压器的调压机构中，还广泛应用在小型阀门的阀杆轴向定位、办公设备的辊轴轴向限位、小型家用电器的转动机构、仪器仪表的转轴支承等场景，这些场景的共同特点是轴向载荷不大、安装空间紧凑、对回转的平稳性有一定要求，不需要承受大的冲击载荷。在选型替换时，除了核对内径、外径、厚度三个核心安装尺寸，还要关注轴承的额定静载荷和额定动载荷参数，确保所选轴承的承载能力能够满足实际工况的需求，避免出现选型过小导致的轴承早期压损、疲劳剥落问题，同时也要注意安装时的预紧力控制，小尺寸推力轴承的预紧力不宜过大，一般通过调整垫片的厚度来控制预紧量，预紧量控制在0.02毫米到0.05毫米之间即可，过大的预紧力会导致轴承的摩擦阻力急剧增大，温升过快，大幅缩短轴承的使用寿命。
