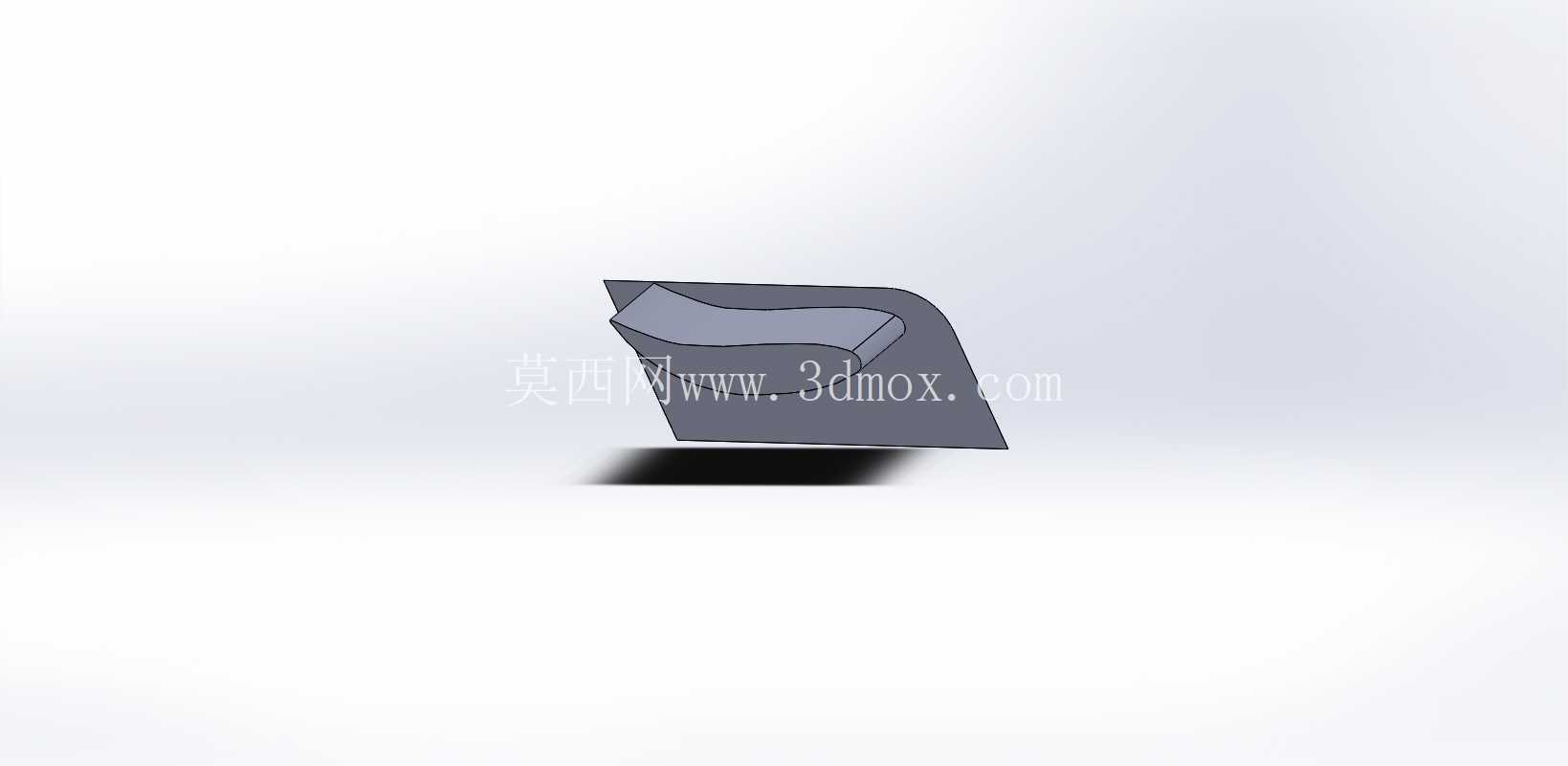

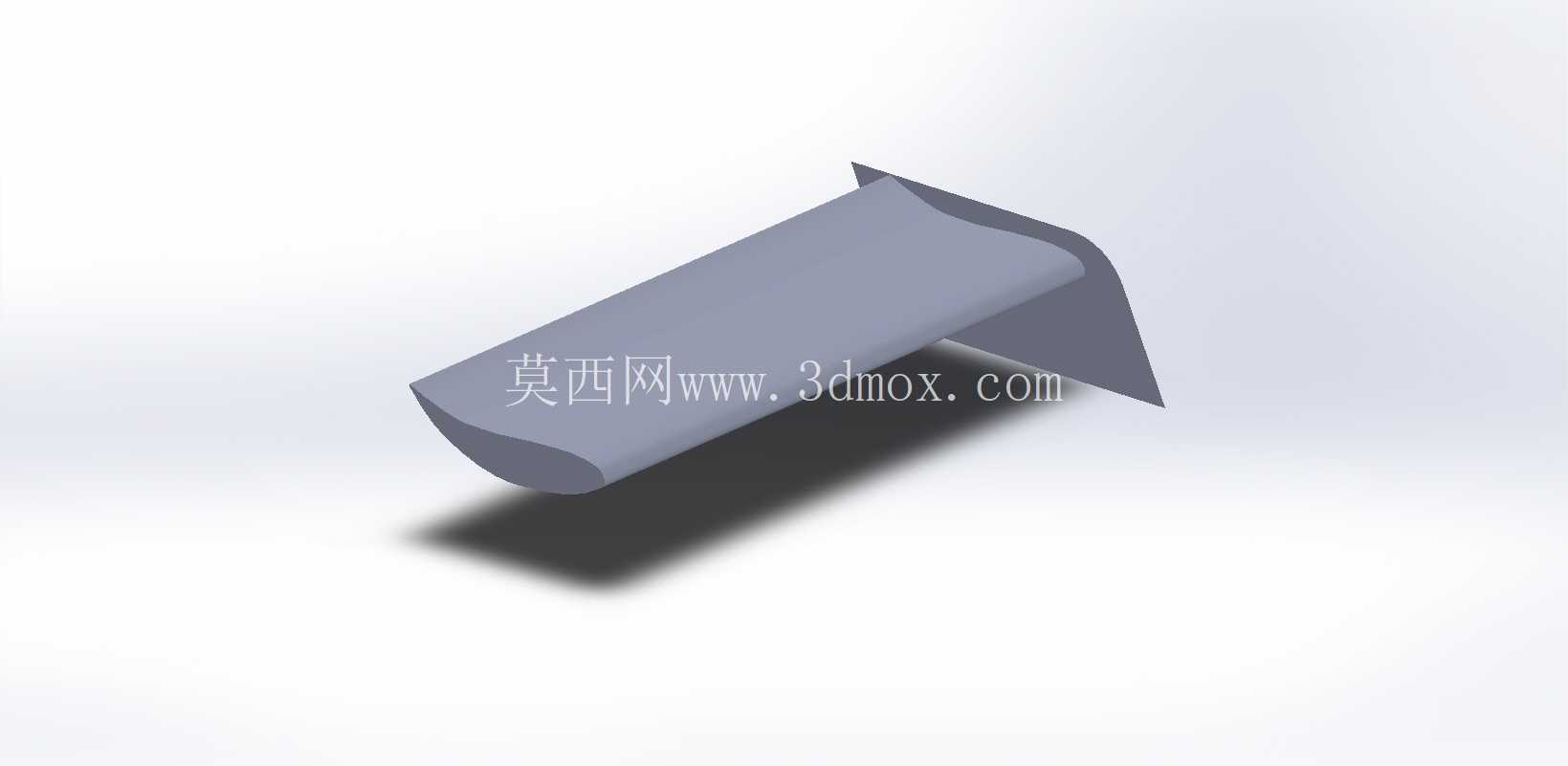

空气动力学测试练习用简易机翼结构

　　在航空航天相关的教学实验、小型飞行器研发初期的气动验证环节，这类简易机翼结构是使用频率极高的基础验证件，很多刚接触气动结构设计的工程师，都会先从这类基础翼型的建模与仿真分析入手，熟悉翼面的气流流动规律，掌握不同攻角下的升阻特性变化逻辑。不同于量产飞行器上配套的复杂机翼结构，这款简易机翼没有设置襟翼、缝翼等增升装置，也没有整合内部的燃油管路、操纵走线等复杂结构，整体采用一体化的翼身融合构型，翼型截面选取了低速工况下表现稳定的对称翼型基础轮廓，前缘做了圆滑过渡处理，能够避免气流在小攻角状态下过早发生边界层分离，后缘采用了平直修型设计，方便后续在仿真或者风洞测试中，精准采集尾流区域的速度场与压力场数据。

　　从实际使用场景来看，这款机翼结构既可以用于高校流体力学课程的配套教学演示，帮助学生直观理解翼型升力产生的原理，也可以作为小型固定翼无人机、航模飞行器的初始翼型选型参考，在完成基础气动数据验证后，再根据实际飞行工况对翼型的弯度、厚度分布做针对性调整。在建模过程中，设计思路始终围绕“简化非核心特征、保留气动关键轮廓”的原则展开，没有添加多余的装饰性结构，整个翼面的曲面连续性保持在G2级别，能够保证气流在翼面流动时不会因为曲面突变产生额外的紊流，影响测试数据的准确性。

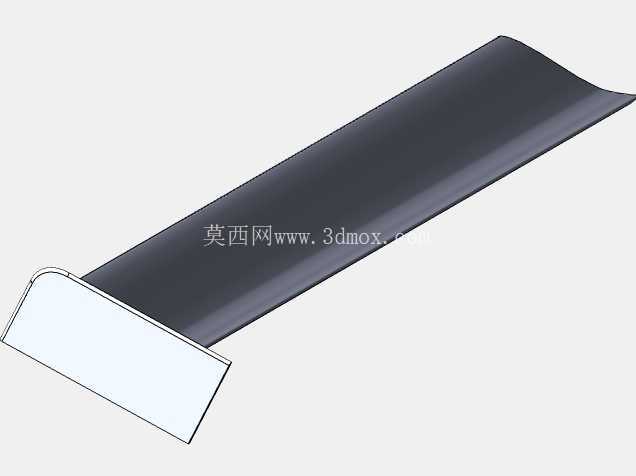

　　安装边界方面，这款机翼的根部设置了平直的安装贴合面，预留了足够的平面区域用于和机身、风洞测试支架做连接固定，安装面的平面度公差控制在常规机械加工可实现的范围内，不需要额外做复杂的适配结构就能完成装夹。翼展方向的尺寸选取了兼顾测试精度与加工成本的区间，既不会因为尺寸过小导致风洞测试时雷诺数偏差过大，也不会因为尺寸过大提升3D打印或者机加工的制作成本，翼型的最大厚度位置设置在弦长的三分之一处，符合低速翼型的常规设计规律，能够在低亚音速工况下保持较好的升阻比特性。

　　在实际的测试练习场景中，使用者可以基于这个基础模型，快速调整翼型的弯度参数、改变机翼的后掠角度，或者添加不同形式的翼梢小翼结构，对比不同改型下的气动参数变化，不需要从零开始搭建翼面的基础曲面，能够大幅提升气动方案迭代的效率。对于三维建模从业者来说，这款模型也是练习曲面建模、曲面连续性检查的优质素材，通过构建翼面的顺滑曲面，可以熟练掌握放样、曲面填充、曲率分析等常用建模工具的使用技巧，理解航空类曲面零件的建模精度要求。不同于复杂的整机气动模型，这款简易机翼的特征数量少，关键型面特征清晰，在做流体仿真的时候，网格划分的难度更低，计算收敛速度更快，非常适合用于验证不同湍流模型的计算精度，或者练习流体仿真的边界条件设置方法，帮助初学者快速建立气动仿真的完整流程认知。在结构强度校核环节，由于整体结构没有明显的应力集中区域，翼根到翼梢的厚度过渡均匀，在常规的气动载荷作用下，整体变形量能够控制在合理范围内，不需要额外设置加强筋结构就能满足测试工况下的强度要求，这也让整个模型的结构更加简洁，后续加工制作的难度更低，不管是采用3D打印制作实物测试件，还是采用数控铣削加工金属材质的风洞测试模型，都能快速完成加工，不需要设计复杂的工装夹具。
