Readytosky1104迷你无刷电机结构设计

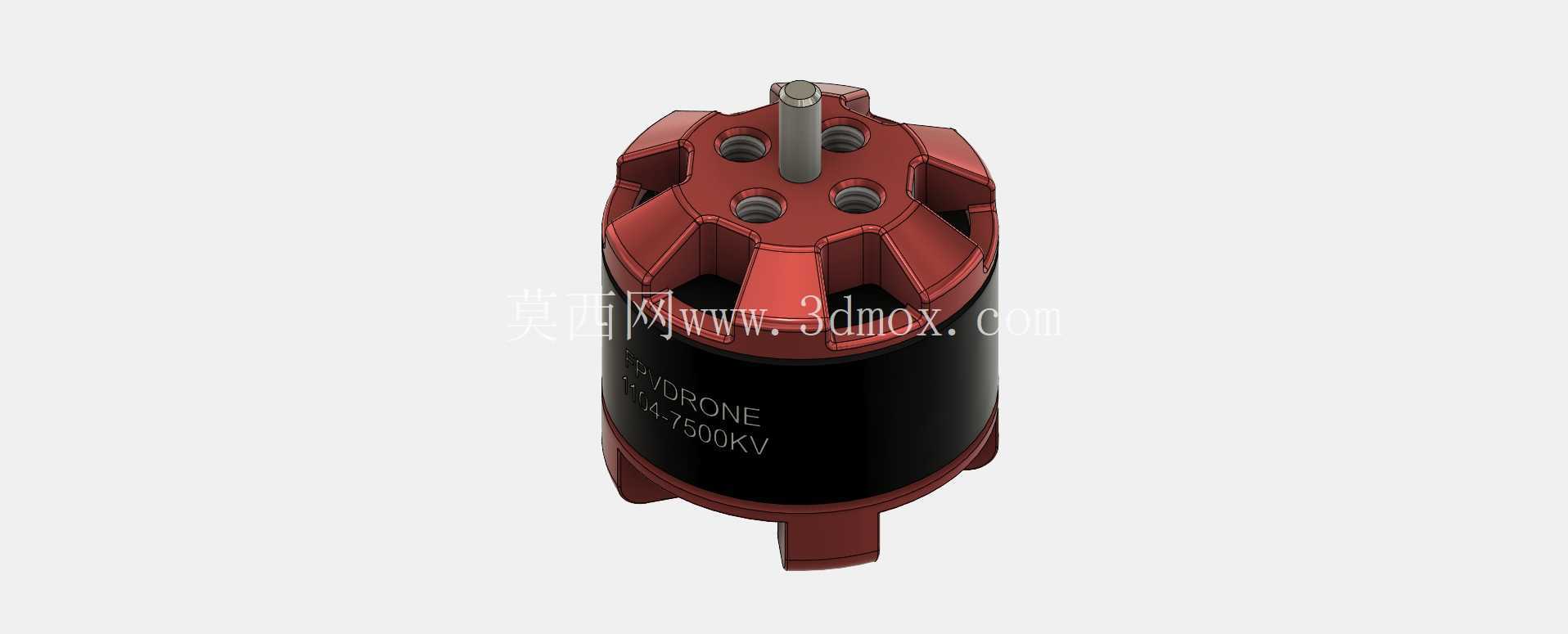

　　这款微型外转子无刷电机的设计，核心瞄准小型穿越机、微型室内无人机这类对动力单元重量、输出效率、安装适配性要求极高的航模应用场景，在做结构方案的时候，首先要平衡的就是功率密度和安装边界的矛盾——毕竟小型航模的机架安装位往往只有十几毫米的空间，还要给桨夹、电调接线留出足够余量，不能出现结构干涉。从实际使用场景来看，这类7500KV值的微型电机，主要适配2-3寸的小型螺旋桨，在室内花飞、微型航拍无人机的动力配置里，既要保证足够的油门响应速度，又要控制电机自身的重量，避免增加整机的起飞负载，所以在结构设计上，外转子的壳体采用了一体化的红色阳极氧化铝合金材质，既做磁钢的承载基座，又直接充当散热结构，转子外壳上开出的多个镂空槽，一方面是为了减轻转子自身的转动惯量，让油门变化时的转速响应更跟手，另一方面也能在电机高速转动时形成空气对流，带走绕组工作产生的热量，避免长时间大油门工况下出现磁钢退磁、绕组过热的问题。

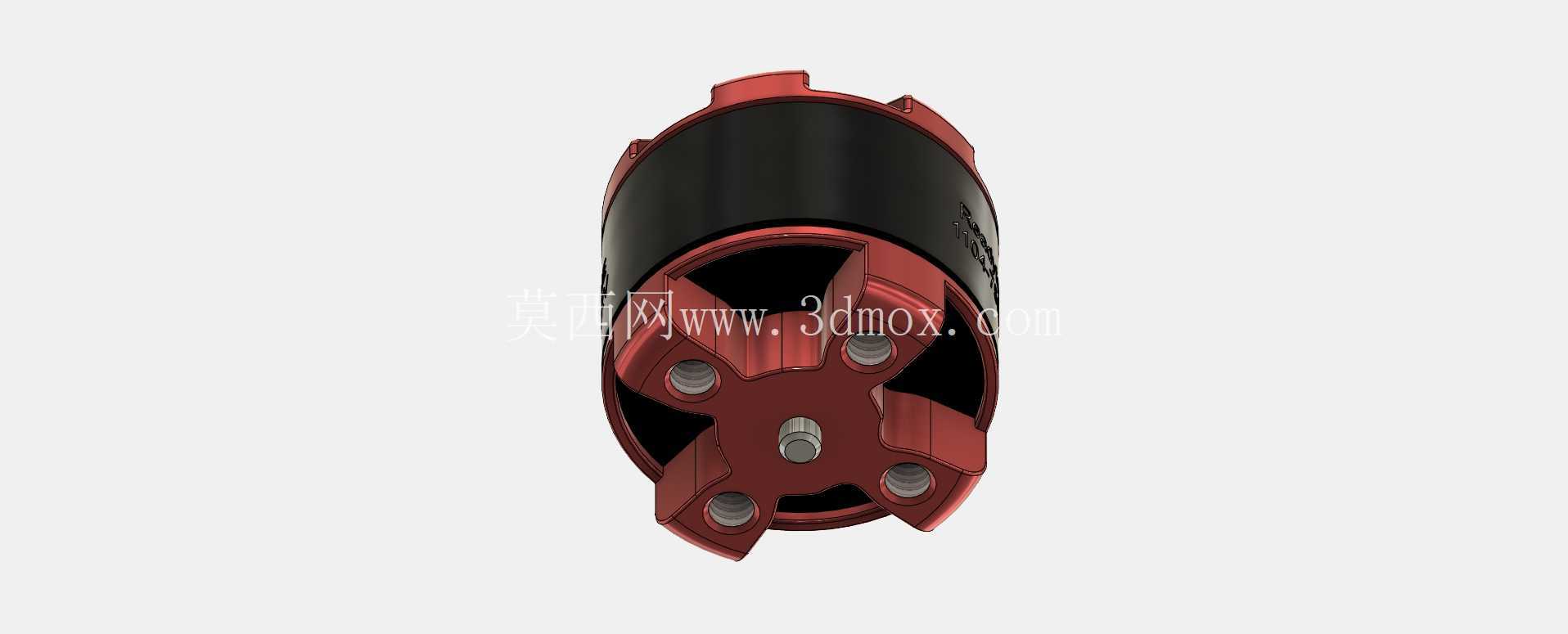

　　输出轴采用了标准的不锈钢空心轴设计？不对，看结构是实心定位轴，轴径适配通用的微型航模桨夹，轴伸长度刚好匹配常规2-3寸桨的安装厚度，不会因为轴伸过长导致桨叶安装后出现晃动，也不会因为轴伸过短没法加锁紧垫片。定子部分的绕组排布做了优化，槽满率控制在合理区间，既保证足够的铜线截面积降低铜损，又不会因为绕组过高蹭到外转子的磁钢内壁，定子基座的安装孔位采用了通用的9mm孔距设计，这是微型1104电机的行业通用安装标准，能直接适配市面上绝大多数微型穿越机的机架电机座，不需要额外做转接件，安装的时候只要用配套的M1.6或者M2螺丝就能直接固定，安装孔的沉台深度也做了精准控制，螺丝锁紧后不会顶到定子内部的绕组，避免造成绝缘破损短路。

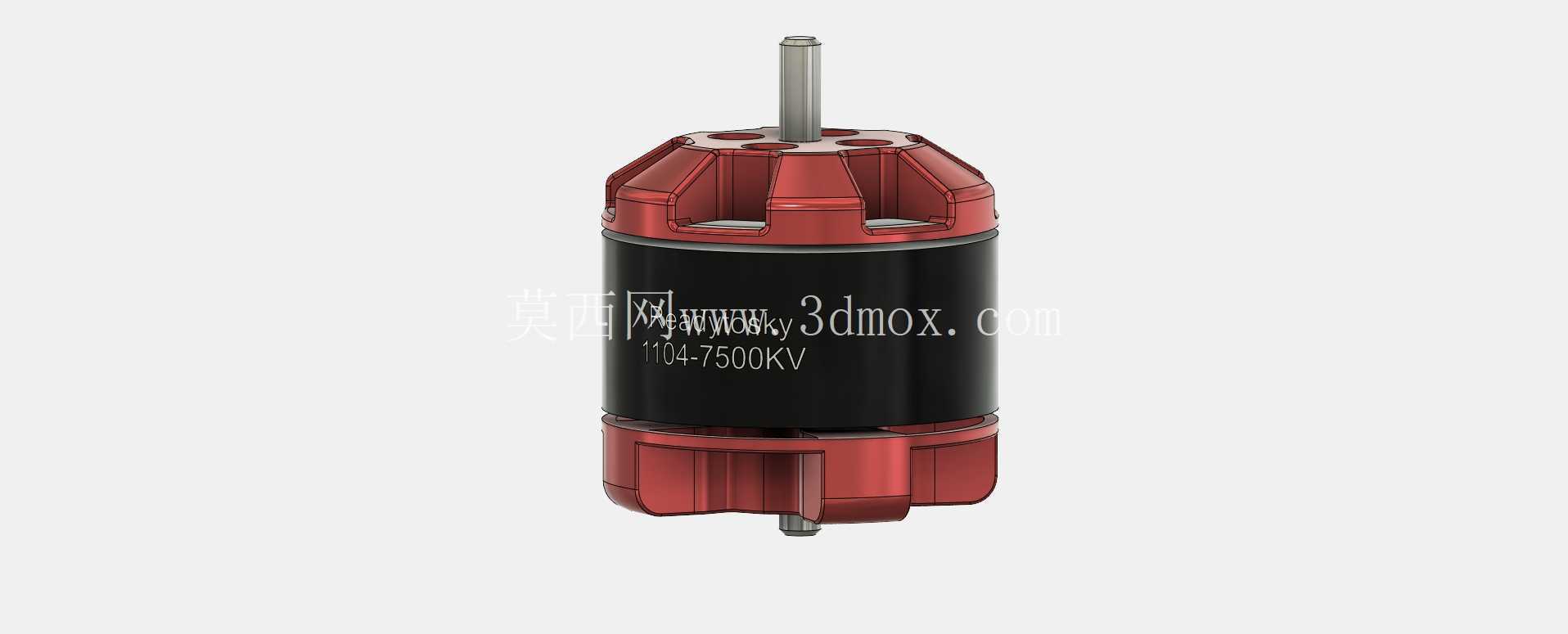

　　转子的磁钢采用了多极径向充磁的结构，和定子的极数匹配，能保证转动时的扭矩输出线性，不会出现低速卡顿或者高速丢步的问题，磁钢和转子外壳之间用耐高温的结构胶粘接固定，能承受电机高速转动时的离心力，不会出现飞磁的故障。在做三维建模的时候，所有的配合公差都按照航模动力件的通用精度来设定，转子和定子之间的气隙控制在0.2mm左右，既保证转动时不会出现扫膛，又不会因为气隙过大降低电机的效率，轴承采用了双微型滚珠轴承的配置，分别布置在定子基座的上下两端，给输出轴提供足够的支撑刚度，避免电机在大拉力输出时出现轴跳，影响飞行的稳定性。从实际选型的角度来说，这类微型无刷电机的安装边界非常清晰，电机本体的外径是14mm左右，本体长度不含轴的部分大概是10mm，安装孔距9mm，输出轴直径1.5mm，这些尺寸参数在建模的时候都做了精准的还原，结构工程师在做微型无人机机架设计的时候，可以直接调用这个模型做装配干涉检查，不用再反复核对实物尺寸，能大幅缩短机架设计的迭代周期。另外，电机的出线位置做了侧向开槽的设计，出线方向沿着电机基座的侧方引出，不会和安装座的结构产生干涉，焊接电调的时候也有足够的操作空间，不会因为出线位置不合理导致焊线后线皮被机臂磨破。

　　很多新手在做微型航模设计的时候，容易忽略电机的转动惯量对飞行手感的影响，这款电机的转子外壳做了多处切削减重，就是为了降低转动惯量，让飞控的PID调节更容易找到合适的参数，飞行时的刹车和加速响应更干脆，不会出现动力迟滞的感觉。同时，外转子的外壳造型做了多边形的切削设计，除了减重之外，也能在安装桨叶的时候起到辅助定位的作用，避免桨叶转动时出现打滑。整个模型的结构细节都还原了实物的装配关系，包括转子和定子的配合位置、轴承的安装位、安装孔的沉台结构、绕组的大致轮廓，在做整机装配仿真的时候，可以直接模拟电机转动时和周边结构的间隙，比如桨叶转动时会不会打到机臂、电机线会不会被螺旋桨打到，这些细节在前期设计的时候通过三维模型排查，能避免后续打样装机时出现不必要的结构问题。
