FPV航模双轴云台跟踪伺服结构

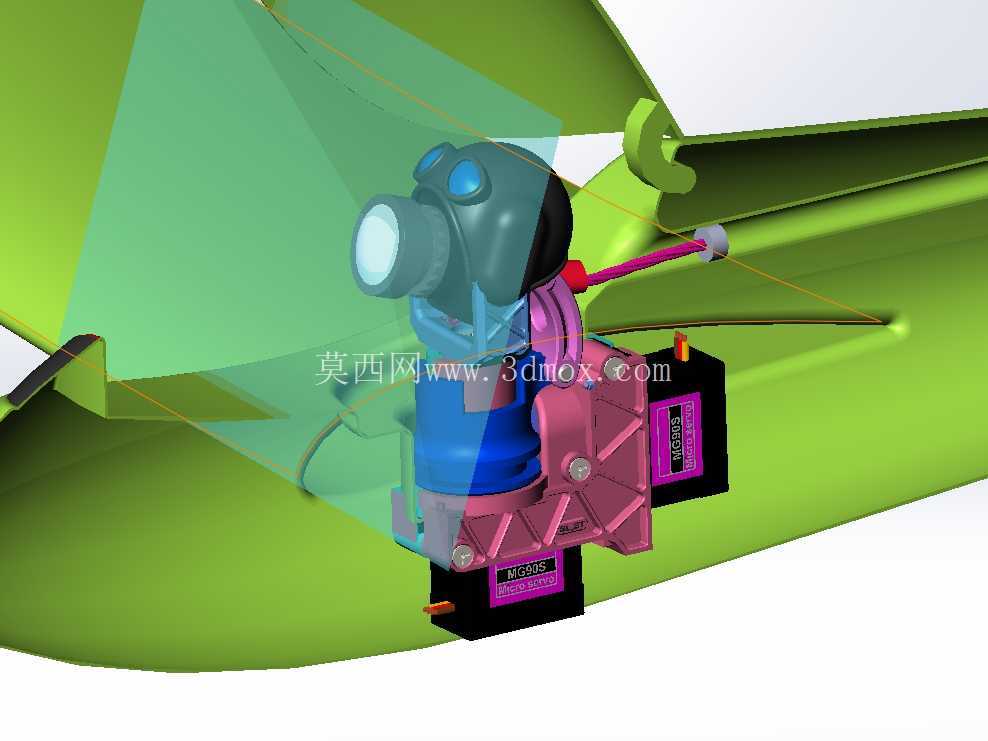

　　这套双轴跟踪伺服结构，主要面向FPV航模的第一视角跟踪拍摄场景设计，适配小型固定翼、滑翔机以及多旋翼FPV载机的机载摄像安装需求，解决飞行过程中摄像头视角无法随目标动态调整、画面抖动偏移的实际问题。整套结构采用分层堆叠的安装逻辑，底部预留标准航模电池安装卡位，可直接适配常规2S-3S锂聚合物电池的安装尺寸，卡位处设置弹性卡扣与防滑胶垫预留位，避免飞行过程中电池受振动松脱，同时电池安装位与上部舵机驱动层之间预留3mm的散热间隙，避免舵机长时间工作产生的热量传导至电池引发性能衰减。

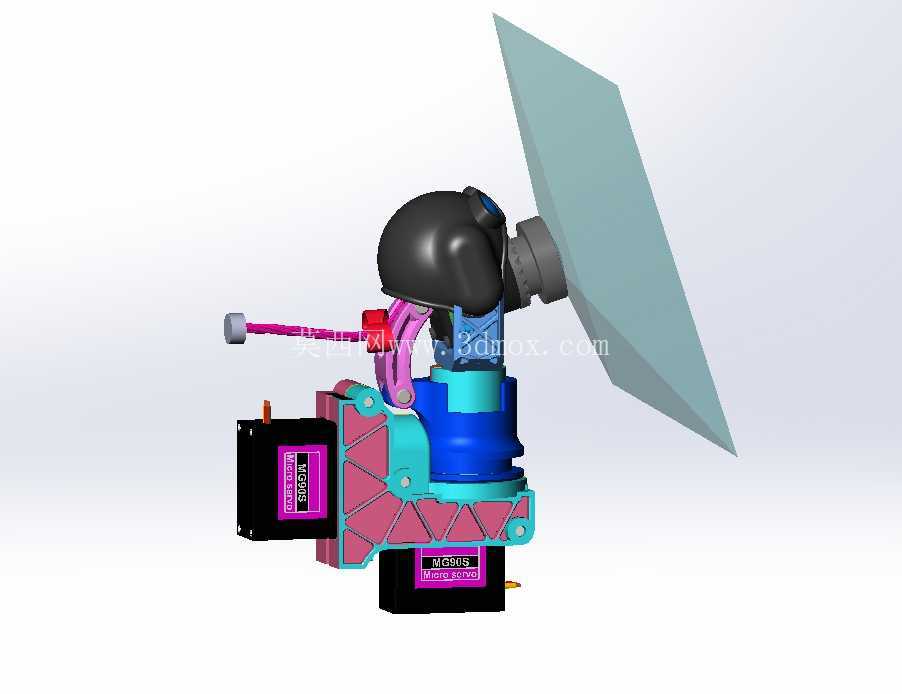

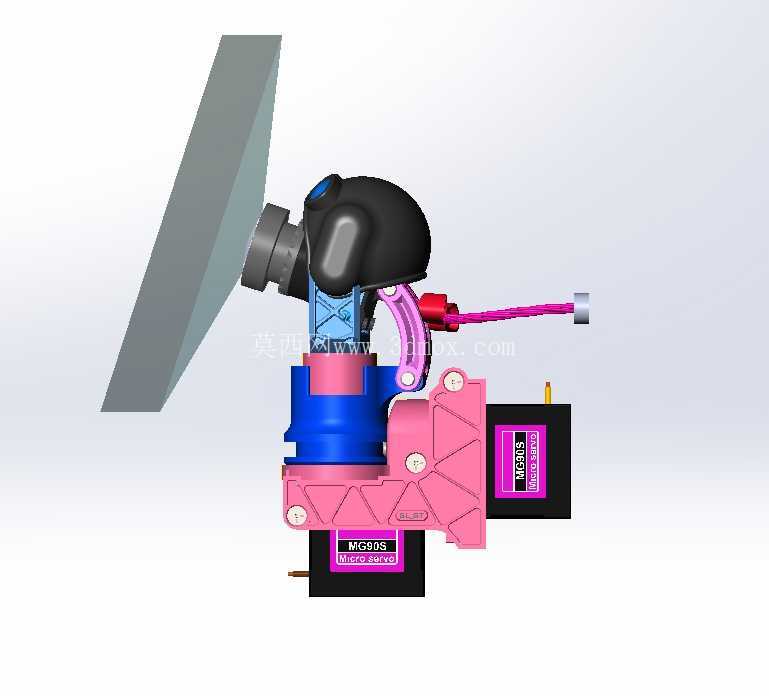

　　俯仰轴与航向轴的驱动均采用9g微型金属齿舵机，舵机安装位设计为嵌入式卡槽结构，无需额外螺丝固定即可完成舵机的定位，卡槽周边预留0.2mm的公差余量，既保证舵机安装后无旷量，也方便后期维护时快速拆换舵机。俯仰轴的摄像头安装座采用环抱式结构，适配市面上主流的FPV摄像头外形尺寸，安装座内壁预留1mm厚度的泡棉粘贴位，可缓冲飞行过程中的高频振动，避免拍摄画面出现果冻效应；航向轴的旋转范围设计为正负120度，俯仰轴旋转范围为正负45度，完全覆盖FPV飞行过程中常规的视角跟踪需求，轴系转动部位均设计有自润滑POM衬套的安装位，可减少转动摩擦阻力，降低舵机的负载扭矩，延长舵机使用寿命。

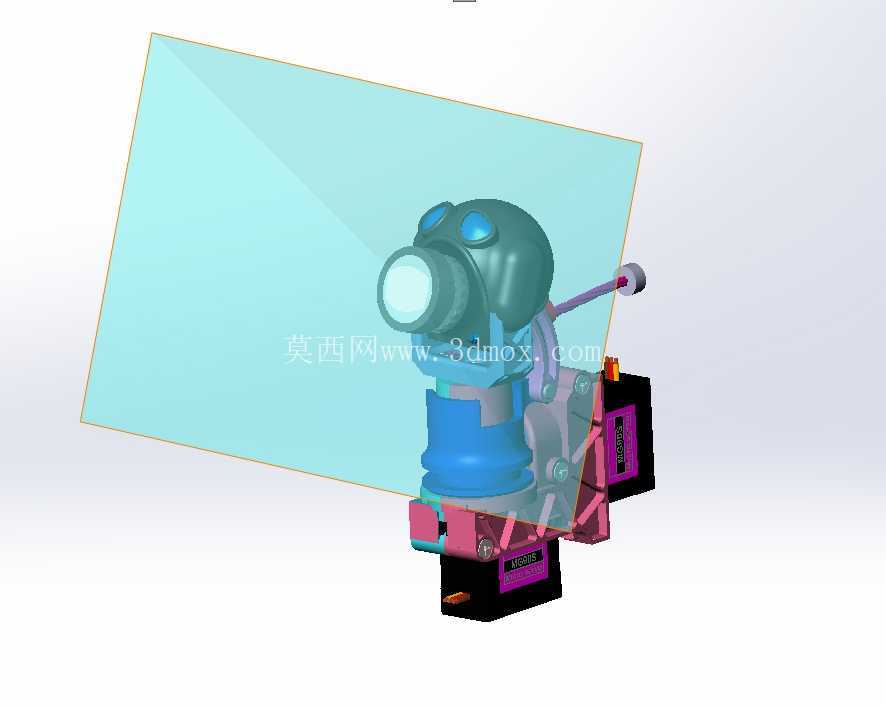

　　上部的透明挡片为PC材质防护板，安装位置突出摄像头前端15mm，可在飞行过程中阻挡迎面而来的气流、沙尘以及细小的飞虫，避免摄像头镜片被刮花或者被异物撞击损坏，防护板采用快拆式插槽安装，无需工具即可快速拆卸更换，适配不同飞行场景下的防护需求。整套结构的所有外露走线均设计有专门的走线槽与理线卡扣位，可将舵机线、摄像头视频线、电源线规整收纳在结构内部，避免飞行过程中线材被气流吹动晃动影响飞行稳定性，同时也减少线材外露带来的风阻。

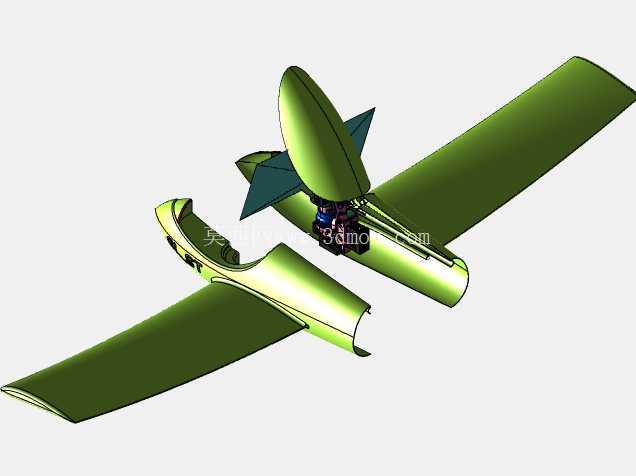

　　结构的安装底座预留标准的航模安装孔位，孔距适配30.5mm*30.5mm的标准飞控安装孔距，可直接安装在载机的设备舱预留位置，也可通过额外的打印转接件适配不同的载机安装界面。整套结构的受力部件均做了加厚处理，舵机输出轴与结构件的连接部位设计有加强筋，可承受飞行过程中最大5G的机动过载，不会出现结构变形或者断裂的问题；非受力部位则做了镂空减重处理，整套结构不含电子件的自重控制在28g以内，不会给小型FPV载机带来过多的重量负担，影响飞行续航与机动性能。

　　在实际使用场景中，这套结构可配合FPV跟踪头实现摄像头视角随操控者头部动作同步转动，也可配合机载目标识别模块实现对指定目标的自动跟踪拍摄，相比固定角度的FPV摄像头，可大幅提升飞行过程中的视角覆盖范围，在穿越飞行、航拍取景以及航模赛事跟拍场景中都有较高的实用价值。结构设计过程中充分考虑了FDM3D打印的工艺特性，所有悬空部位的倾斜角度均大于45度，打印时无需添加支撑即可完成成型，打印完成后仅需简单去除毛边即可完成组装，降低了自制玩家的加工门槛；所有配合部位的公差均按照FDM打印的常规收缩率做了补偿，即便是普通桌面级3D打印机制作的零件，也可实现顺畅的转动配合，无需额外打磨修整。
