四旋翼教学演示小型无人飞行器结构设计

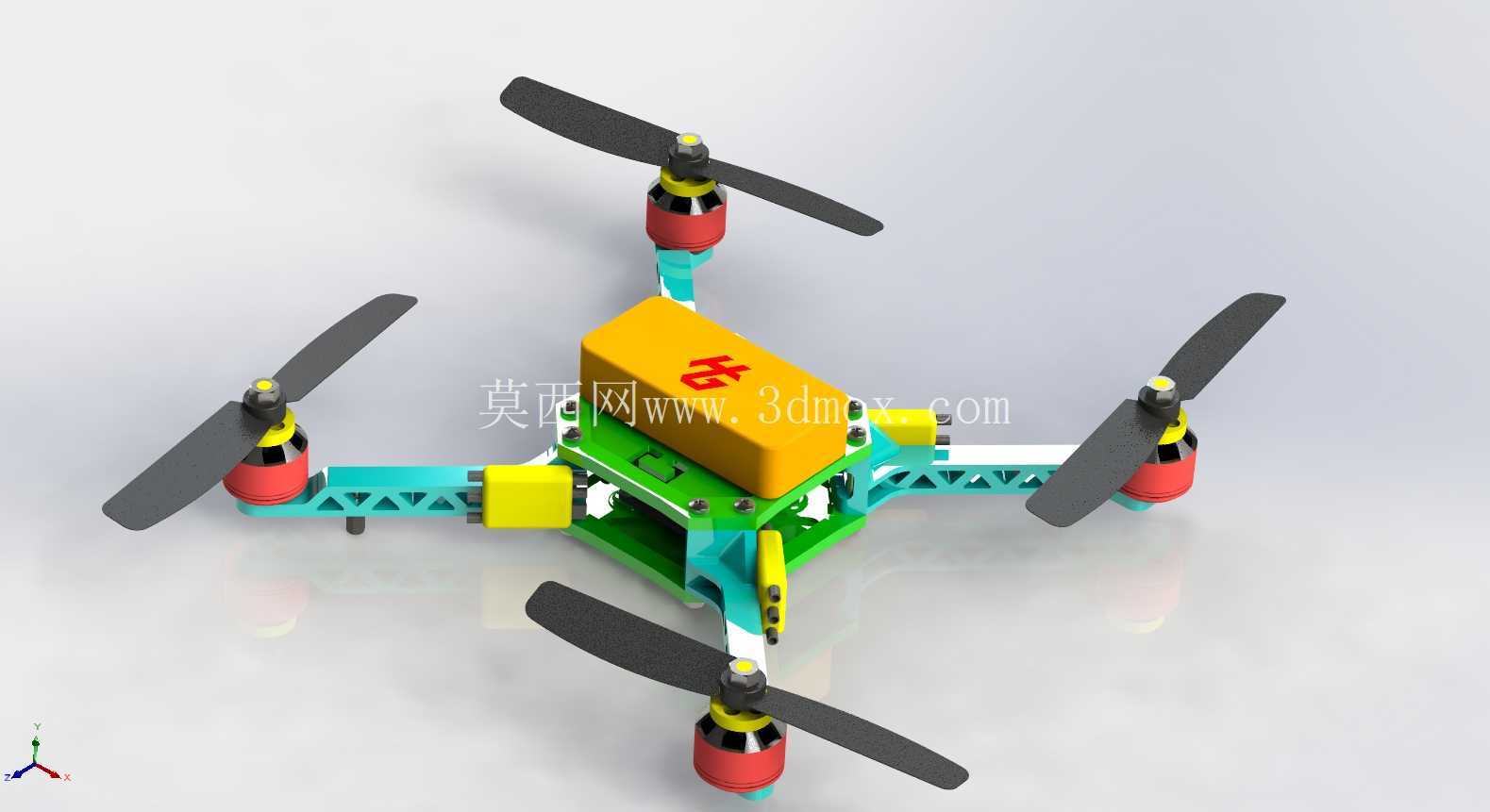

　　这款四旋翼飞行器的结构设计，最初是面向职业院校机电一体化、无人机应用技术专业的实操教学场景开发，核心用途是让学习者能直观理解多旋翼飞行器的动力布局、机架受力逻辑、部件装配关系，区别于量产消费级无人机的一体化封闭设计，全机采用模块化拆分结构，每个连接部位都预留了拆装操作空间，方便教学过程中反复拆解、组装，演示不同部件的功能作用。从实际应用场景来看，除了课堂教学演示，该结构也可作为小型航拍试验平台、轻载荷环境监测传感器的搭载载体，机架中部的载荷安装位预留了标准的螺孔阵列，可适配常见的迷你摄像头、温湿度采集模块、微型气体传感器等外设，满足小范围科研试验、学生创新竞赛的改装需求。

　　功能特性上，四个旋翼采用X型对称布局，这种布局的优势在于动力冗余度均衡，单旋翼动力输出出现偏差时，飞控系统的调节容错空间更大，飞行姿态稳定性更易控制；机臂采用镂空桁架式结构，在保证结构抗弯强度的前提下，尽可能降低了机架自身重量，减少无意义的动力损耗；动力单元与机臂的连接部位设计了快拆卡扣结构，日常更换螺旋桨、维护电机时不需要拆解整个机架，仅需松开卡扣即可单独取下动力组件，大幅降低维护操作的复杂度；机架中心的设备舱采用分层设计，上层可放置飞控主板、GPS模块，下层预留电池安装位，线路可通过机臂内部的镂空槽走线，避免飞行过程中线路外露缠绕螺旋桨引发安全事故。

　　设计思路层面，整个结构优先考虑教学场景的易用性与安全性，螺旋桨采用软质尼龙材质，即使教学演示过程中发生误触、碰撞，也不会对操作人员造成严重伤害；机臂与中心架的连接部位设计了缓冲胶垫安装位，可吸收降落时的冲击载荷，避免硬着陆导致的机架开裂、电子元件震松问题；所有连接螺丝均采用通用标准件，没有使用非标定制紧固件，教学过程中出现螺丝遗失的情况，可直接使用常规五金件替换，不需要单独定制配件。

　　外形尺寸与安装边界方面，该飞行器对角电机轴间距为220mm，属于典型的小型小四轴尺寸范畴，整机不含电池的机架自重控制在120g以内，搭配3S 500mAh锂电池时的起飞重量不超过250g，符合轻小型无人机的管理规范；机臂长度设计时充分考虑了螺旋桨的转动半径，相邻螺旋桨的转动轨迹预留了8mm的安全间隙，避免飞行过程中桨叶发生打桨故障；中心设备舱的内部安装空间为60mm60mm25mm，可容纳市面上绝大多数迷你飞控、电调集成板，电池安装位的绑带孔位支持宽度20-35mm的锂电池固定，适配不同容量的动力电源；起落架高度设计为35mm，可保证机身下方搭载的传感器、摄像头镜头不会在降落时接触地面，同时预留了足够的缓冲行程，降落时的冲击不会直接传递到中心舱的电子元件上。

　　从结构受力角度分析，机臂的桁架结构经过受力优化，飞行过程中电机产生的拉力可通过机臂的斜向加强筋均匀传递到中心架，不会在机臂根部产生应力集中点，长期反复起降也不会出现机臂断裂的问题；电机安装座采用嵌入式设计，电机固定后与机臂的接触面积更大，动力输出时的震动可通过安装座均匀分散，减少机臂的共振现象，提升飞行过程中的姿态稳定性。整个结构没有复杂的曲面造型，所有零部件均可通过普通FDM3D打印机制作，不需要高精度的工业加工设备，教学过程中学生也可自行打印零部件完成整机装配，进一步降低教学实操的成本门槛。
