搭载运动相机的四旋翼航拍飞行器结构设计

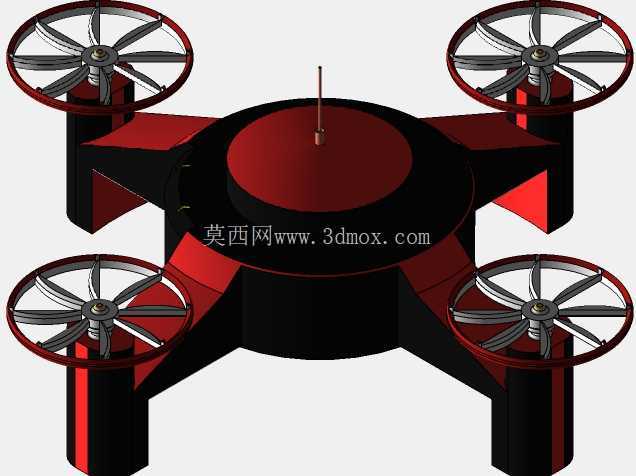

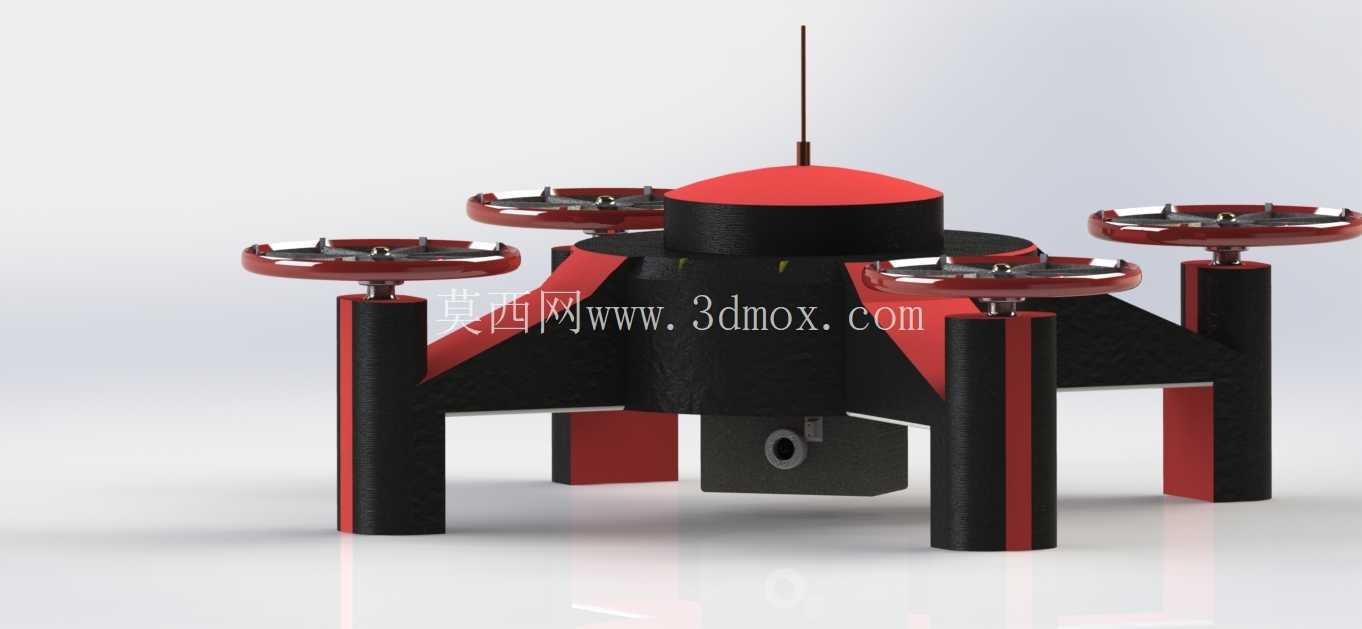

　　这款四旋翼飞行器的结构设计围绕低空近距航拍的实际使用需求展开，整体采用对称式X型机架布局，四个旋翼支臂从中心主机身向外等角度延伸，支臂与机身的连接部位做了加厚过渡处理，可抵消飞行过程中旋翼高速转动产生的持续振动，避免振动传导至机身下部挂载的运动相机，保障拍摄画面的稳定性。机身顶部设计为圆弧整流罩结构，既可以降低飞行过程中的正面风阻，也为内部飞控电路板、供电模块预留了充足的安装空间，整流罩顶端预留的天线安装位，可直接固定通讯天线，保证遥控信号的传输无遮挡。

　　机身下部的挂载结构采用快拆式卡槽设计，可适配主流尺寸的运动相机，卡槽周边预留了走线空间，不会出现线材挤压、干涉的问题，挂载位的重心与整机重心处于同一垂直线上，避免挂载设备后出现整机重心偏移，影响飞行姿态控制。四个旋翼支臂的末端设计有独立的电机安装座，安装座的平面度公差控制在0.1mm以内，保证电机安装后转轴与机身平面保持垂直，减少飞行过程中的姿态修正损耗，支臂采用中空结构设计，既可以降低整机自重，也可将电机供电线路内置在支臂内部，避免线材外露带来的风阻增加与飞行剐蹭风险。

　　起落架采用立式支脚结构，支脚底部做了加宽处理，降落时可分散整机的冲击载荷，支脚的高度预留了充足的离地间隙，保证挂载的运动相机在起降过程中不会与地面发生磕碰，同时支脚与机身的连接位置设置了缓冲结构，可吸收降落时的冲击能量，保护机身内部的电子元器件。从安装边界来看，整机的旋翼转动范围无结构干涉，相邻旋翼之间预留了足够的安全距离，避免高速转动时出现桨叶碰撞的问题，机身内部的模块安装位做了分区设计，飞控模块、供电模块、图传模块各自独立，模块之间预留了散热间隙，长时间飞行时不会出现热量堆积的问题。

　　在实际应用场景中，这类小型四旋翼飞行器可用于室内近距拍摄、小型活动航拍、青少年航模教学等场景，结构设计上兼顾了飞行稳定性与拆装便捷性，日常维护时可快速拆卸支臂、更换桨叶与挂载设备，无需复杂的调试流程。设计过程中针对不同飞行姿态的受力情况做了结构优化，在急停、转向、侧飞等工况下，机架的形变控制在合理范围内，不会出现结构共振的问题，旋翼下方的气流通道无多余结构遮挡，可保证旋翼产生的升力高效传导，提升飞行的续航表现。机身外壳采用分块式设计，上壳、下壳、支臂外壳均可独立拆卸，方便后期对内部元器件进行检修更换，外壳的拼接缝隙做了错位处理，可减少飞行过程中的风噪，同时避免雨水、灰尘从缝隙进入机身内部。整机的重心设计在旋翼平面下方15mm位置，这种低重心设计可提升飞行的自稳性能，即使在小幅气流干扰下，也能快速恢复平稳姿态，降低飞控系统的调节压力。挂载位的角度可做小幅调整，能够根据拍摄需求调整相机的俯仰角度，无需额外加装复杂的云台结构即可满足基础的航拍视角需求，适合轻量化的航拍使用场景。
