GX16七芯航空插头连接器结构设计

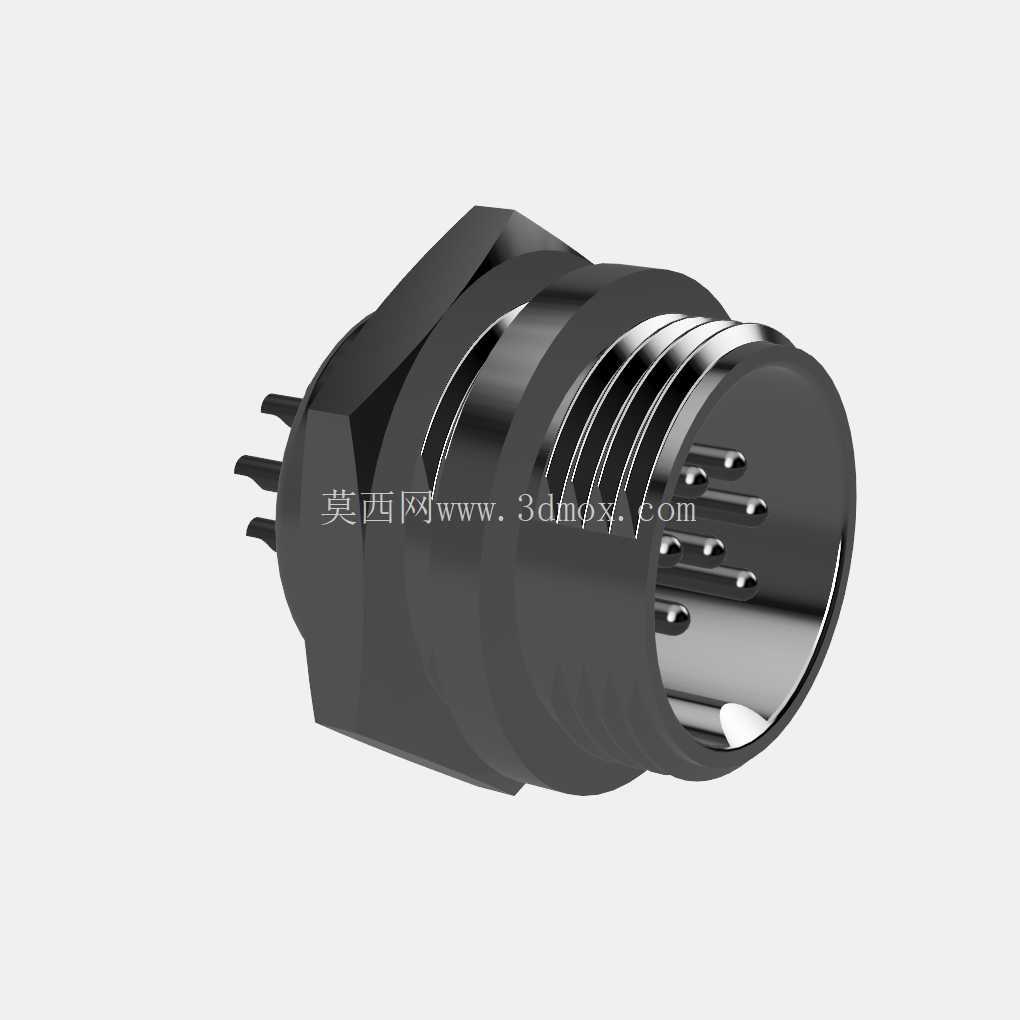

　　在工业电气连接场景中，小规格圆形连接器始终是紧凑型设备信号、小功率电源传输的核心连接件，GX16规格的7针连接器正是这类场景下的常用选型，这类连接器常被应用在小型工控设备、检测仪器、户外传感装置、小型机电一体化设备的线路对接环节，用来实现设备本体与外接模块之间的可拆卸电气连接，避免线路直接焊接带来的维护不便问题。从结构设计来看，这款7针连接器采用公端插针式结构，前端为插针安装基座，7根导电插针按照圆周等分布局，每根插针之间设置绝缘隔挡结构，避免相邻插针之间出现爬电、短路问题，插针根部与基座采用过盈压装配合，保证插针在反复插拔过程中不会出现松动移位。

　　连接器外壳采用六角法兰式安装结构，法兰盘后方设置外螺纹段，安装时可将连接器主体穿过设备面板的预制安装孔，通过配套螺母从面板另一侧锁紧，六角结构可以在锁紧螺母时提供扳手受力位，避免安装过程中连接器跟转，这种面板安装方式可以让连接器牢牢固定在设备壳体上，承受插拔外力时不会出现位置偏移。外壳与内部绝缘基座之间采用卡扣加台阶定位的装配结构，装配时绝缘基座从外壳尾部推入，到位后通过外壳内壁的倒扣结构卡紧，不需要额外螺丝固定，既简化了装配工序，也能保证绝缘基座在插拔受力时不会从外壳中脱出。

　　插针尾部为焊杯结构，接线时可以将导线线芯插入焊杯后进行锡焊连接，焊杯的深度可以容纳多股细导线的线芯，焊接后导线与插针的连接强度可以满足常规工业场景下的拉扯要求，避免导线受拉时焊点脱落。从安装边界尺寸来看，这款连接器的法兰最大外径适配16mm规格的面板开孔，安装后突出面板的长度较短，不会占用过多设备外部空间，适合在紧凑型设备上使用，相邻连接器并排安装时的中心距可以控制在20mm以内，不会出现安装干涉。连接器的插合端设置定位导向结构，与配套母头对接时只有对准定位槽才能顺利插入，避免插针错位弯折，同时插合后依靠外壳的螺纹结构可以实现锁紧，防止设备运行过程中受振动影响出现连接松脱。在实际选型应用中，这类7针连接器通常可以承载3A以内的电流传输，适合用来传输多路控制信号、低压直流电源，在小型自动化设备的传感器接线、手持操作盒与设备主体的连接、小型测试仪器的外接探头连接场景中十分常见，设计时需要注意面板开孔的公差控制，开孔直径偏差过大会导致连接器安装后出现晃动，偏差过小则会导致连接器无法顺利装入，同时接线完成后需要在尾部配套热缩管或者尾夹，对导线出线部位进行固定，避免导线弯折时焊点受力断裂。

　　建模过程中需要重点关注插针的位置度公差，每根插针相对于连接器中心轴线的位置偏差需要控制在0.1mm以内，否则对接时会出现插针与母端插孔对正困难，甚至出现插针被顶弯的问题；外壳的螺纹段需要按照标准公制细牙螺纹建模，保证与配套锁紧螺母、对接母头的螺纹可以顺畅旋合，六角法兰的对边尺寸需要符合标准紧固件的扳手尺寸规范，方便现场安装时使用标准扳手操作。绝缘基座的材质通常选用PBT或者PA66加玻纤材料，具备足够的绝缘性能与结构强度，同时可以耐受一定的温度变化，在工业现场的温湿度环境下不会出现绝缘性能下降的问题；外壳部分通常采用锌合金压铸成型，表面做镀镍处理，具备一定的防锈能力与电磁屏蔽效果，可以减少外界电磁干扰对连接线路中信号传输的影响。
