偏置3mm槽位圆头紧固螺钉结构设计

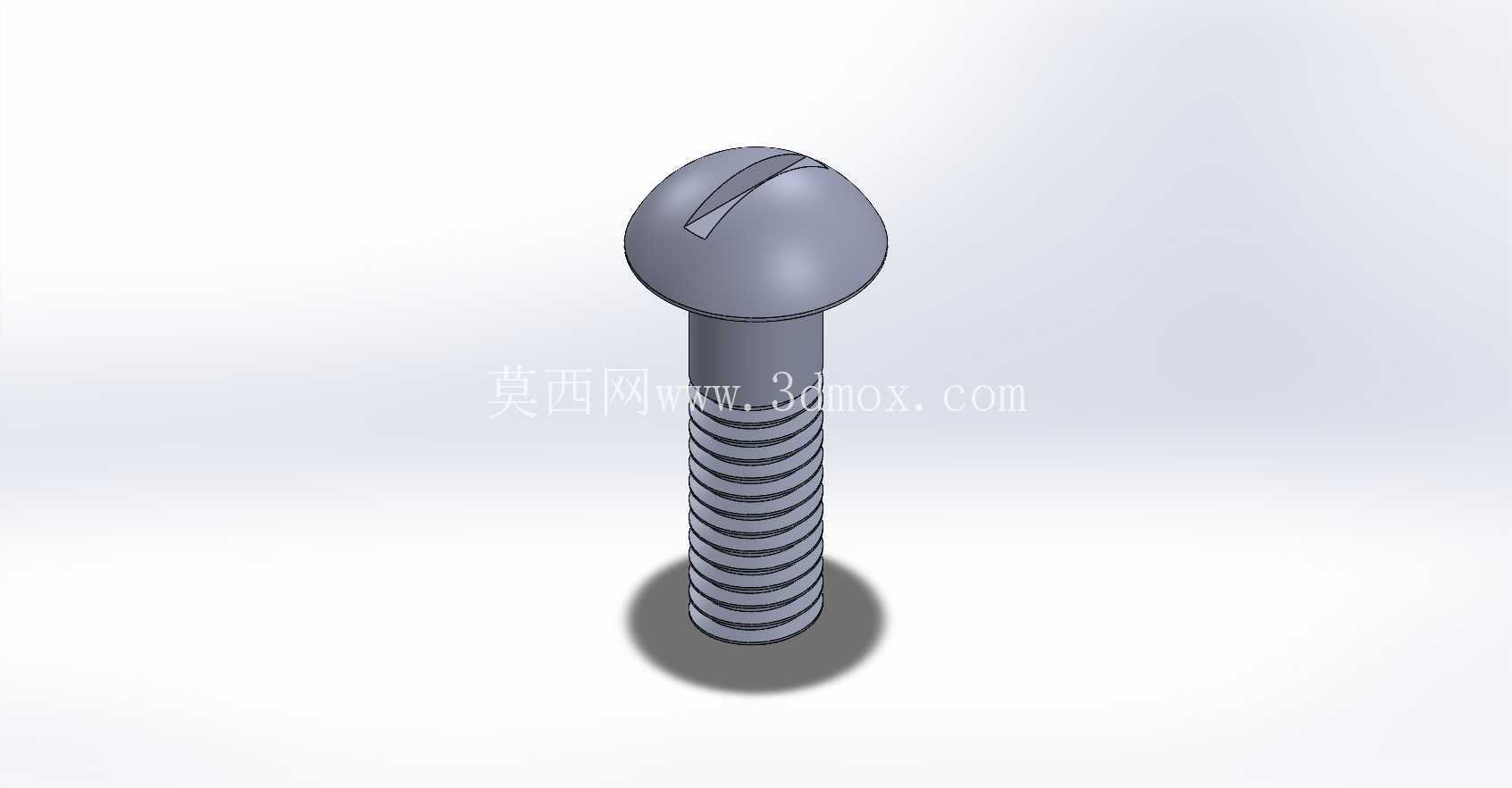

　　在低压电气柜内部的交流稳压器组件装配场景中，这类带3mm槽位偏置的圆头螺钉，主要用于稳压器铁芯叠片与侧装绝缘支架的紧固连接，区别于常规一字槽圆头螺钉的对中槽口设计，偏置槽的结构能规避支架边缘的凸起限位，让螺丝刀操作时不会和周边的接线端子产生干涉，很多现场装配的电工都遇到过常规螺钉槽口正对端子、螺丝刀无法垂直施力的问题，这类偏置结构就是针对这类紧凑安装空间做的适配设计。从结构设计逻辑来看，圆头的头部曲面做了R角过渡，不会刮伤稳压器外层包裹的绝缘聚酯薄膜，相比沉头螺钉，圆头结构不需要在被连接件上加工沉孔，能减少绝缘支架的加工工序，对于厚度只有2mm的片状绝缘支架来说，省去沉孔加工也能避免支架局部强度不足开裂的问题。

　　螺钉的螺纹部分采用普通粗牙螺纹，适配稳压器支架上预制的M3螺纹孔，螺杆长度的设计刚好能穿透两层叠片加支架的总厚度，拧紧后螺杆末端露出2-3个螺距，既保证足够的螺纹啮合强度，又不会因为伸出过长触碰内部的绕组线圈造成绝缘击穿风险。偏置3mm的一字槽宽度匹配常规3mm一字螺丝刀的刀头厚度，槽深控制在头部厚度的三分之一，既保证螺丝刀有足够的咬合深度不会打滑，又不会因为槽过深削弱头部的结构强度，避免拧紧时头部出现开裂变形。

　　实际选型时要注意，这类螺钉的头部直径比同规格常规圆头螺钉略大0.5mm，压紧面的面积更大，能降低对绝缘支架的面压，防止拧紧时支架被压溃，尤其是在采用玻纤增强PC材质的绝缘支架上，更大的压紧面能让预紧力分布更均匀，长期受稳压器工作时的温升影响也不会出现支架蠕变松动的问题。安装边界上，螺钉中心距离支架侧边的最小距离可以做到4mm，比常规对中槽螺钉的最小安装边距小2mm，这对于内部空间寸土寸金的桌面式交流稳压器来说，能有效缩小整机的外形尺寸，给内部的散热风道和接线预留更多空间。

　　在设备长期运行的场景下，这类螺钉的头部圆弧形结构不会积灰，相比带内六角槽的螺钉，一字槽的清洁维护更方便，现场运维时不需要找专用的内六角扳手，用普通的一字螺丝刀就能完成松紧操作，降低了运维的工具要求。设计建模时要注意偏置槽的位置公差，槽的中心相对于螺杆轴线的偏移量要控制在±0.1mm以内，偏移量过大就会失去避让干涉的作用，偏移量过小又会导致螺丝刀操作时仍然会碰到周边零件，槽口的边缘要做微小的倒角，方便螺丝刀快速导入槽内，提升装配时的操作效率。螺纹部分的收尾处做了不完整螺纹的退刀结构，避免螺钉拧到底时最后几牙的螺纹挤压螺纹孔入口造成支架开裂，头部和螺杆衔接的位置做了0.2mm的圆角过渡，减少应力集中，在稳压器运行产生微振动的工况下，能避免螺杆和头部衔接位置出现疲劳断裂的问题。
