人宠共用多出水端立式饮水设备结构

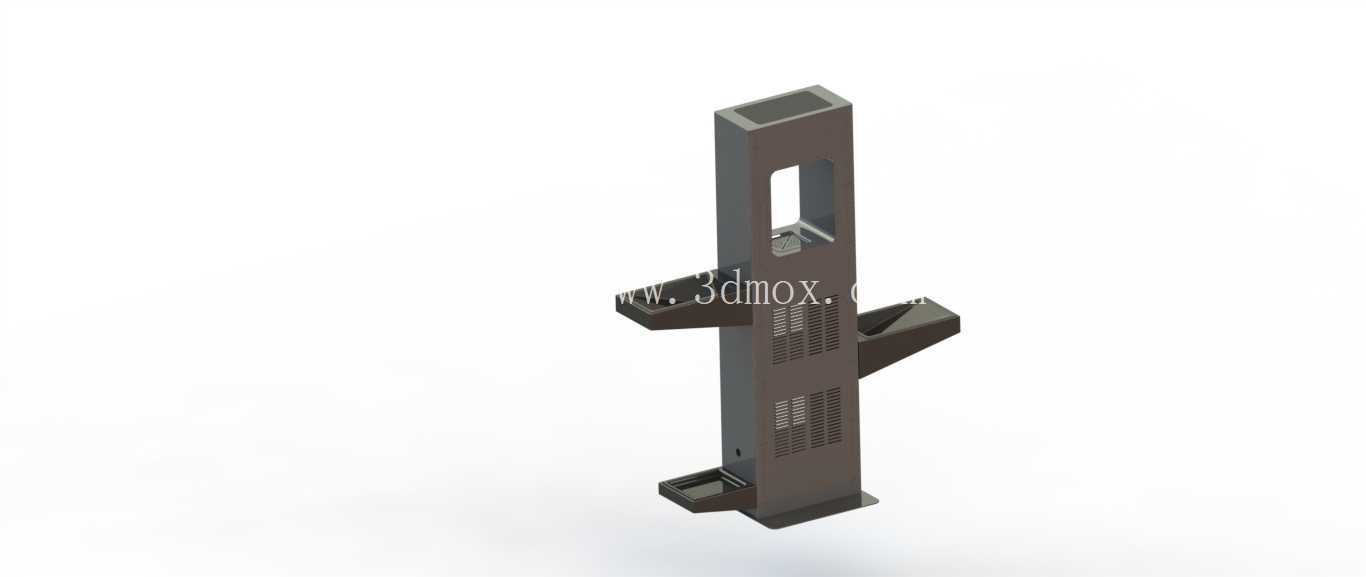

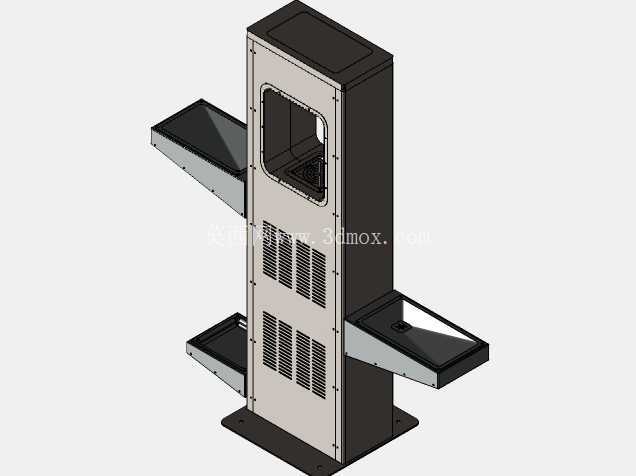

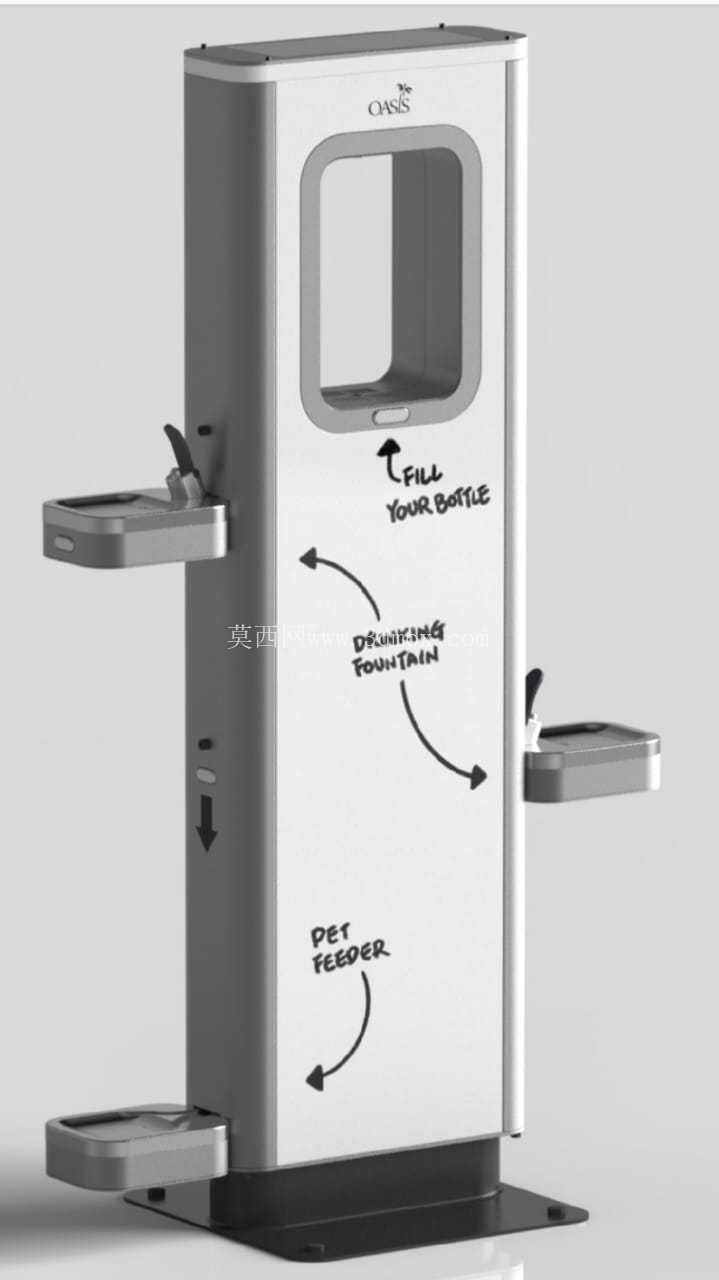

　　设备的出水端采用分层错落布局，上部两个高度适配成年人体站立取水的接水托盘，采用抽拉式可复位结构，闲置时托盘可贴合柜体侧面收起，减少公共空间的占用面积，使用时向外拉出即可承接出水，托盘自带导流槽与回水结构，溅出的余水可通过导流槽回流至设备内部的废水收集腔，避免地面积水带来的滑倒隐患。柜体下部设置独立的宠物饮水接水盘，高度适配中小型犬、猫等家庭伴侣宠物的饮水高度，接水盘采用浅槽宽边设计，避免宠物饮水时将水大量带出盘外，同时接水盘采用快拆卡扣结构，日常清洁时可直接取下冲洗，无需借助额外工具即可完成拆装。这款立式饮水设备的三维结构设计，核心瞄准半开放公共空间的复合供水需求，打破传统饮水设备仅服务单一使用对象的设计局限，将人类直饮、宠物饮水的功能整合到同一立式柜体结构中，适配社区公共活动区、宠物友好型商业门店、户外休闲园区等多类场景的供水需求。从结构布局来看，设备采用立式方柜主体作为核心承载结构，主体框架采用圆角包边设计，避免尖锐棱角带来的磕碰风险，柜体正面设置可视化观察窗，可直观查看内部储水腔的液位状态，无需额外拆卸面板即可判断剩余水量，降低日常巡检的操作成本。

　　从功能逻辑设计上，三个出水端采用独立的管路控制结构，人类饮水端可适配常温直饮供水，宠物饮水端可根据场景需求切换常温水或微量流动供水，避免静水长期存放滋生细菌，管路布局在柜体内部采用分层排布，供水管路与废水回收管路完全分离，避免交叉污染，柜体内部预留了滤芯安装位，可根据使用场景的水质条件选配不同精度的过滤组件，无需改动主体结构即可完成功能升级。安装边界方面，设备底部采用方形配重底座，底座设置四个可调式支撑脚，可适应不平整的地面安装条件，调整支撑脚高度即可保证设备整体处于水平状态，避免内部管路因倾斜出现积水残留；设备整体占地宽度控制在0.6米以内，深度控制在0.5米左右，立式高度约1.2米，安装时仅需预留后方0.1米的管路检修空间即可，无需复杂的预埋固定，接通供水管路或内置储水模块即可投入使用。

　　设计过程中充分考虑了公共场景下的使用耐久性，所有外露的操作部件均采用内嵌式设计，避免外力碰撞导致的部件损坏，柜体外壳采用一体折弯成型的钣金结构，拼接缝隙控制在1mm以内，减少灰尘、水渍进入设备内部的概率，出水控制按键采用大尺寸按压式结构，无需精细操作即可触发出水，适配不同年龄层使用者的操作习惯。针对宠物使用的特殊需求，下部宠物饮水端的出水触发采用感应式与按压式结合的设计，既可以通过宠物靠近的感应信号触发短时出水，也可以通过人工按压控制持续供水，避免长期流水造成的水资源浪费，接水盘的边缘做了加高挡边，即使宠物扒碰接水盘也不会出现盘体脱落、水液洒出的问题。

　　设备的柜体侧面预留了维护门结构，维护门采用磁吸式锁扣，日常维护时无需钥匙即可打开，更换滤芯、清理废水腔、检修管路都可以通过侧面维护门完成，不需要将设备整体移位，大幅降低后期运维的操作难度。从结构建模的细节来看，所有管路的连接位置都预留了标准的快插接头安装位，装配时可直接选用标准水暖配件完成管路连接，不需要定制特殊规格的连接件，柜体内部的安装筋位都做了圆角过渡处理，避免应力集中导致的钣金件开裂，配重底座内部可根据安装场景的抗风、抗碰撞需求添加配重块，提升设备放置的稳定性，在户外场景使用时也可通过底座的预留孔位搭配膨胀螺栓完成地面固定，避免设备被碰倒。
