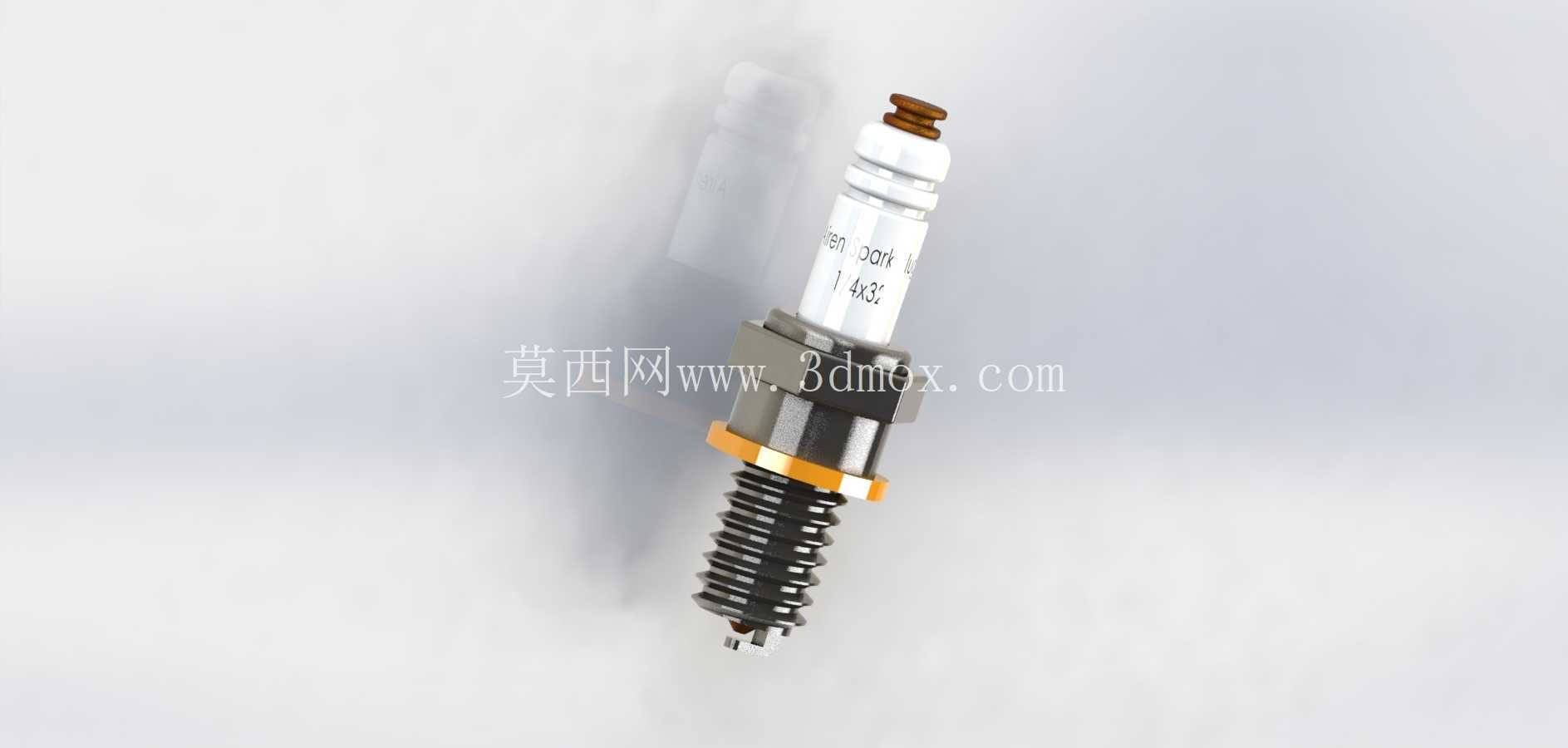

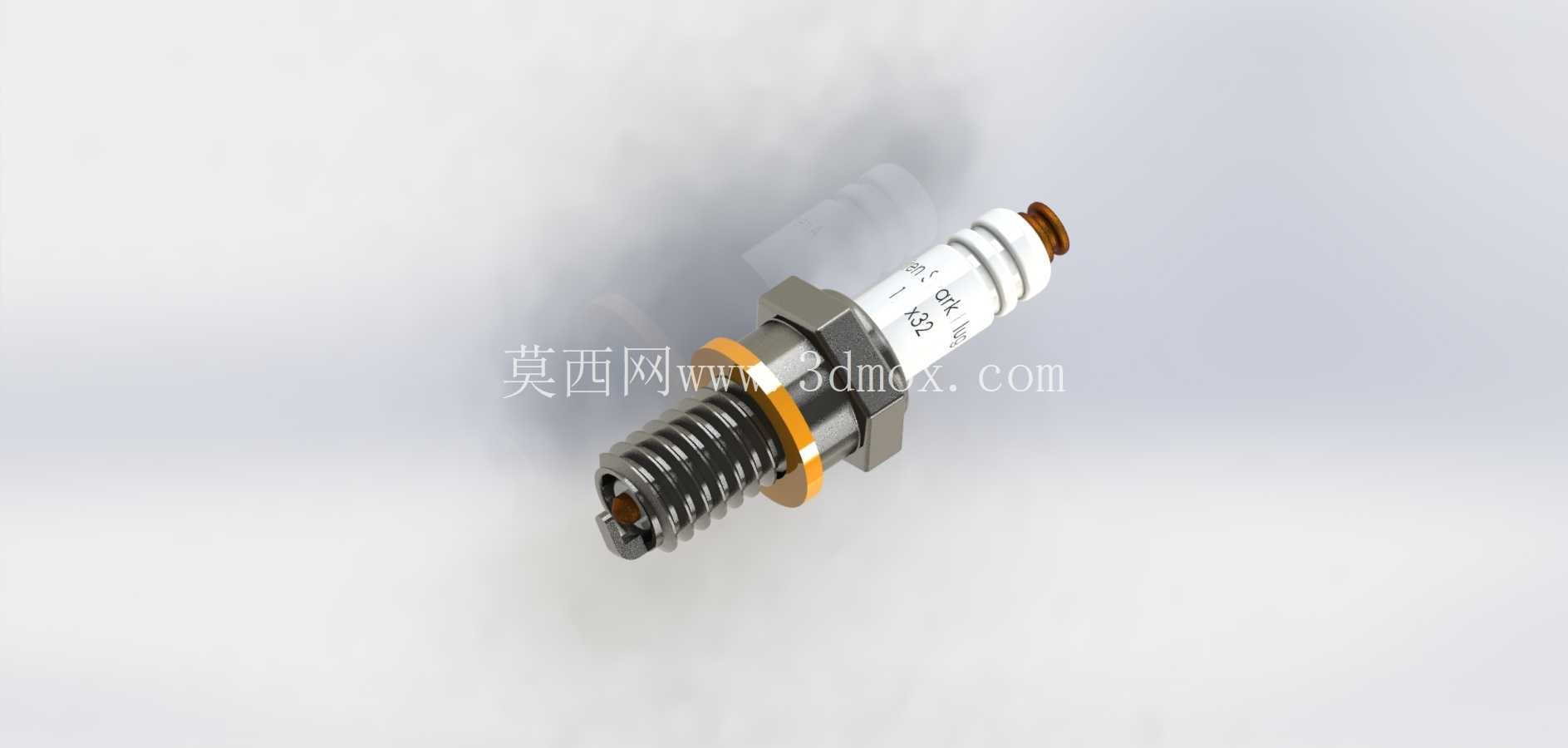

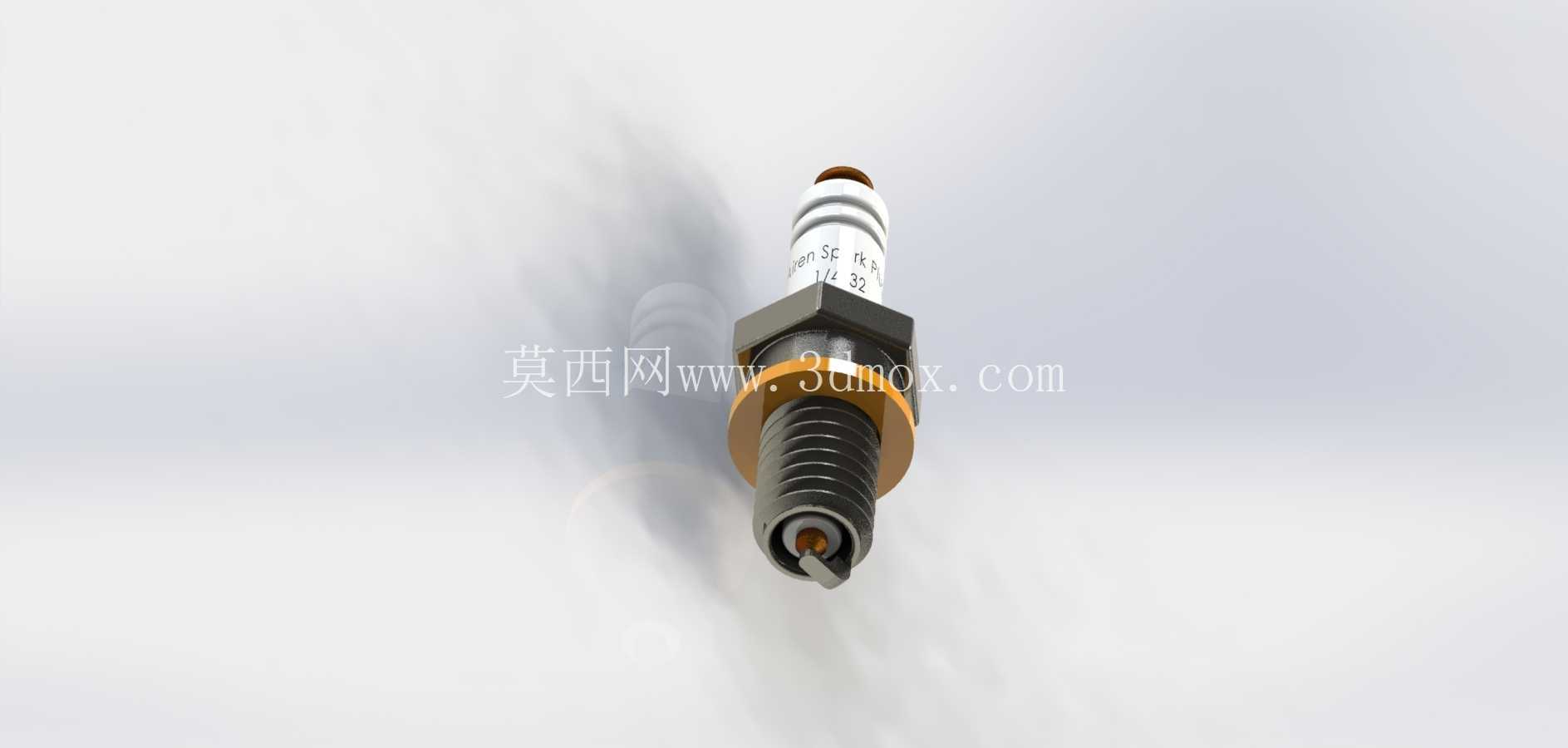

航空星形发动机用1/4x32规格火花塞结构

　　在小型通航飞机搭载的星形活塞发动机点火系统中，火花塞是决定缸内燃烧效率、工况稳定性的核心易耗部件，本次呈现的1/4x32规格火花塞结构，完全匹配小排量星形航空发动机单缸的安装边界与点火需求。从实际装机场景来看，这类小规格火花塞多用于单缸排量在百毫升级别的星形发动机气缸头上，安装位置处于气缸盖燃烧室的中心区域，侧电极正对燃烧室凹坑，保证点火时火焰核可以均匀向四周扩散，避免出现局部混合气燃烧滞后导致的爆震倾向。

　　从结构设计逻辑来看，该火花塞采用了经典的侧置单电极搭配中心电极的布局，绝缘瓷体采用多段阶梯式结构，靠近接线端的大直径瓷段主要承担与气缸盖安装孔上部的密封定位作用，中段收窄的瓷体可以增加表面爬电距离，避免高海拔低气压环境下出现高压沿面打火的问题，靠近燃烧室端的小直径瓷段直接伸入燃烧室内，表面做了光滑釉面处理，减少燃烧积碳的附着概率。金属壳体部分采用六角拧转结构，方便装机时使用标准套筒施加规定扭矩，壳体下部的螺纹为1/4x32统一螺纹，螺纹有效啮合长度经过严格核算，刚好匹配航空气缸盖的安装座厚度，既不会因为螺纹旋入过深顶到活塞顶部，也不会因为旋入深度不足导致密封垫圈压合不牢出现缸压泄漏。密封垫圈采用铜质包覆结构，拧紧后可以充分填充壳体与气缸盖安装面之间的微观间隙，在发动机反复冷热交变的工况下仍能保持可靠的密封性能。

　　中心电极与侧电极的间隙控制在0.7-0.8mm区间，适配星形发动机常用的磁电机点火输出电压，在高空低温低气压的环境下仍能保证可靠跳火，不会出现电极间隙过大导致的点火能量不足，或是间隙过小导致的电极烧蚀过快问题。接线端采用卡扣式接线柱结构，搭配高压阻尼线的卡扣可以实现快速插拔，日常维护更换时不需要复杂的接线操作，适合通航外场的快速检修作业。

　　从安装边界来看，该火花塞整体外露在气缸盖外的部分长度控制在合理范围，不会与星形发动机的气缸散热片、导风罩结构产生干涉，瓷体上部的接线端子预留了足够的高压接线空间，相邻气缸的火花塞之间保持了足够的电气安全距离，避免高压串电。在实际使用过程中，这类火花塞需要承受燃烧室内瞬时最高近千度的高温冲击，以及点火时上万伏的高压电载荷，因此各部件的同轴度设计要求极高，中心电极与金属壳体之间的绝缘电阻在常温下需要达到数百兆欧以上，避免出现漏电断火的问题。

　　建模过程中对各部件的配合公差做了完整还原，金属壳体与绝缘瓷体之间采用过盈压装配合，保证结构强度的同时实现径向密封，中心电极与瓷体之间采用密封填料填充，杜绝燃烧室内的高压燃气从电极缝隙处泄漏。侧电极与金属壳体采用电阻焊连接，焊接位置做了圆滑过渡处理，减少应力集中，避免发动机长期振动工况下出现电极断裂脱落的故障。整体结构没有多余的冗余设计，每一处尺寸都对应实际装机的功能需求，从螺纹规格到电极伸出长度，都严格遵循小型航空星形发动机的点火系统匹配要求，可直接用于相关发动机的点火系统装配模拟、维护教学演示以及结构改进设计参考。
