V型双列八缸航空螺旋桨发动机结构

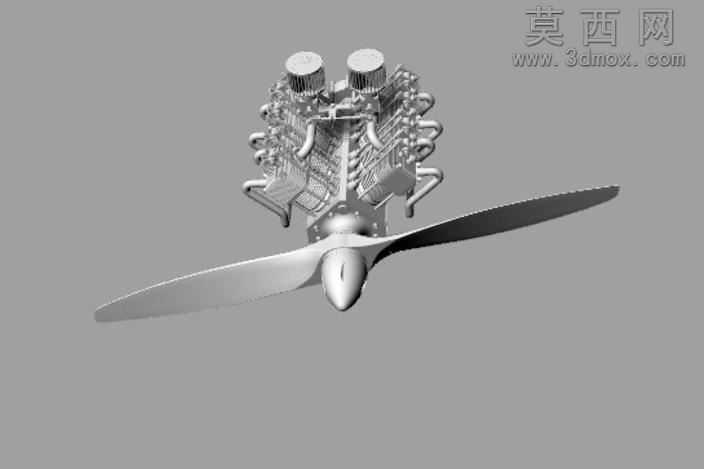

本作品为V型双列八缸配置的航空活塞式螺旋桨发动机三维建模成果，建模阶段以真实航空活塞发动机的机械逻辑为核心依据，首先完成整体动力架构的比例规划，采用对称式V型缸体布局，将八个气缸分为两列以夹角排布，既压缩了动力单元的轴向占用空间，也为后续的进排气组件、点火组件排布预留了合理的安装间隙。建模过程中对缸体的散热鳍片结构做了精细化还原，每一片鳍片的厚度、间距都参考风冷航空发动机的散热需求设定，保证结构还原度的同时也符合真实工况的设计逻辑。曲轴连杆机构作为动力传递的核心部件，建模时严格遵循活塞往复运动的运动轨迹约束，每一组连杆与曲轴销的配合面、活塞与缸壁的配合间隙都做了参数化校准，确保模型可支持后续的运动仿真演示。螺旋桨部分采用双叶大直径气动构型，桨叶的翼型截面从根部到尖部做了连续的扭转角过渡，还原了航空螺旋桨的气动设计特征，桨毂与发动机输出轴的连接结构也做了完整还原，包含锁紧定位的细节结构。进排气系统采用对称式管路排布，每一列气缸对应独立的排气歧管，管路的弯折弧度、接口法兰的安装结构都做了细节刻画，化油器与进气歧管的连接位置也符合V型发动机的常规布局逻辑。渲染阶段采用哑光金属材质模拟缸体的铸铝质感，金属亮面材质还原曲轴、连杆等机加工部件的表面特征，螺旋桨表面做了哑光复合材料的质感调整，通过光影对比突出缸体散热鳍片、管路接口等细节的立体感，整体模型完整还原了这类航空活塞发动机的机械结构特征，清晰展现了V型八缸动力单元与螺旋桨推进组件的配合逻辑，可作为航空动力结构学习、机械原理演示的数字化参考素材。
