福特T型直列四缸发动机结构展示模型

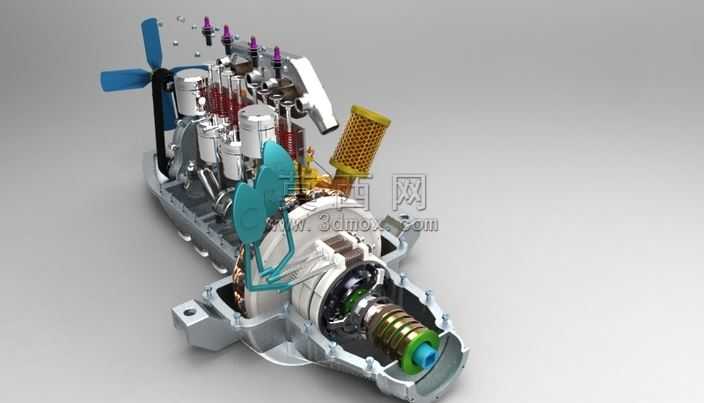

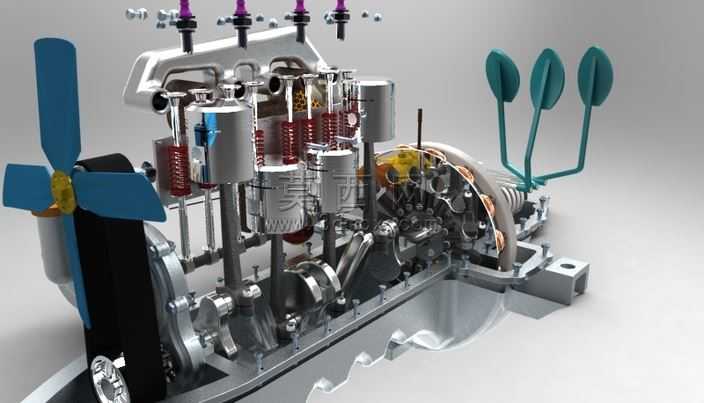

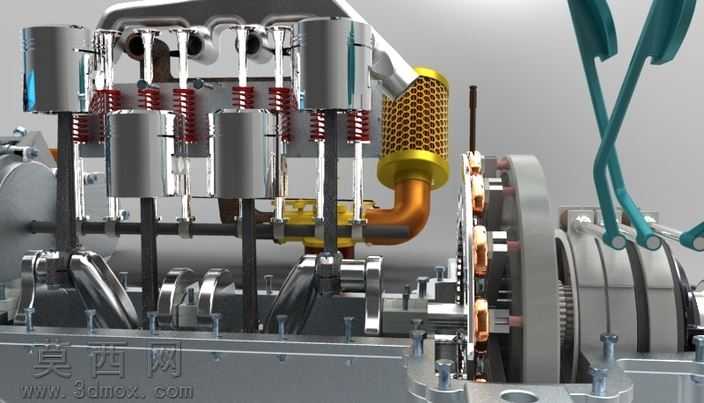

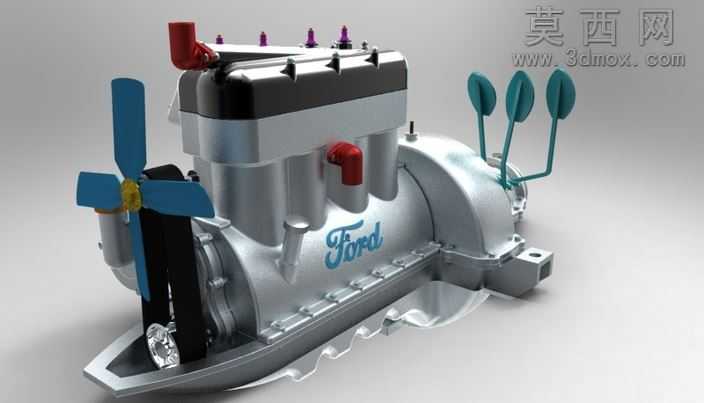

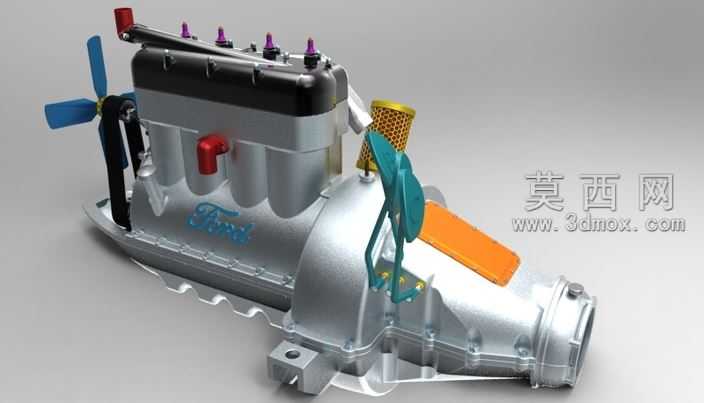

本作品为福特经典T型发动机的三维建模渲染作品，整体采用1:1等比例还原初代T型发动机的完整结构，建模阶段首先梳理直列四缸侧置气门发动机的布局逻辑，先搭建铸铁缸体的基础轮廓，对缸体外壁的加强筋、安装固定脚位、冷却水道的外凸结构逐一进行拓扑布线，保证曲面过渡顺滑无破面。缸盖部分还原了早期发动机的可拆卸式气门室盖结构，对顶部的火花塞安装位、机油加注口、接线柱的细节都做了精细化建模，每个部件的倒角、接缝都严格参考实车的工业制造公差，避免出现不符合机械加工逻辑的尖锐棱角。前端散热风扇采用四叶冲压式结构建模，还原早期薄钢板冲压成型的扇叶形态，风扇中心的固定轮毂、连接水泵的传动位都做了结构还原，旁边的操纵杆组对应早期发动机的油门、点火提前角调节结构，杆身的弯折角度、末端的握柄造型都参考了原始设计图纸。材质渲染阶段，缸体与变速箱壳体采用磨砂铸铝材质，调整金属粗糙度参数还原早期铸铝件表面的细微颗粒质感，气门室盖采用亮面黑色烤漆材质，表面添加细微的使用划痕增强真实感，Ford标识采用凹陷填蓝的工艺效果，还原原厂铭牌的视觉特征。散热扇叶采用哑光蓝色工业漆材质，红色的机油加注口盖、接线端子采用亮面工程塑料材质，操纵杆的握柄部分做了哑光青绿色的胶木材质效果。场景布光采用柔和的三点布光方案，主光从左上方45度照射，勾勒出发动机整体的结构轮廓，辅光补亮暗部避免结构死黑，背景采用渐变浅灰色突出主体，地面添加柔和的接触阴影增强模型的落地真实感。建模过程中对发动机与变速箱的连接法兰、缸体侧面的安装吊耳、油底壳的冲压轮廓都做了结构还原，既保证外观的高度还原，也清晰呈现了早期民用汽车发动机的机械布局逻辑，可用于汽车发展史科普、动力结构教学展示使用。
