航空喷气发动机轻量化安装支架结构

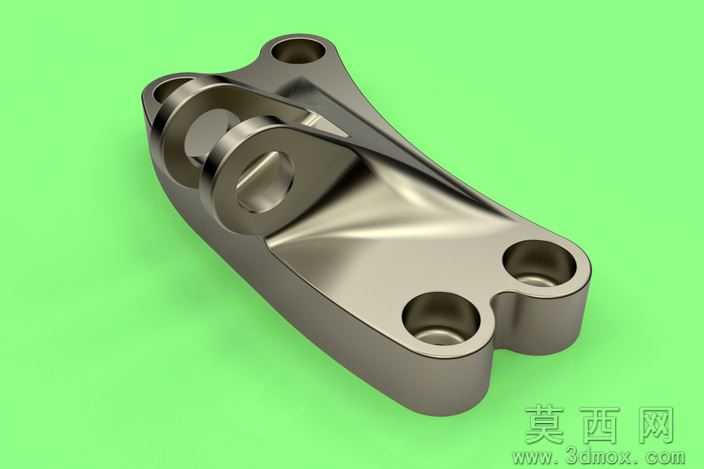

该作品为航空喷气发动机配套的安装支架三维建模设计，是经过二次迭代优化后的结构方案，建模阶段围绕航空动力部件的安装承载需求展开，首先梳理了支架与发动机机匣、安装基座的对接点位，确定了三处螺栓安装孔位与一处铰接配合位的空间坐标，保证装配公差符合航空部件的对接标准。建模过程中采用拓扑优化思路重构支架的受力传力路径，在保证结构强度的前提下大幅削减非受力区域的材料冗余，整体采用一体化流线型曲面过渡，避免直角应力集中区域的出现，所有孔位边缘均做了倒角沉台处理，既提升安装贴合度，也能减少装配过程中的应力损伤。材质设置上选用航空常用高强度钛合金材质参数，渲染阶段调整金属材质的粗糙度与反射参数，还原金属构件的哑光金属质感，背景采用高对比度的亮绿色衬底，突出支架本身的曲面轮廓与结构细节。结构设计上，支架整体呈不规则悬臂形态，主体曲面顺着受力方向延伸，铰接位设置了加厚的环形凸台保证铰接销轴的配合强度，三处安装孔位分布在支架的三个受力端点，孔位周边做了局部加厚处理，平衡安装预紧力带来的局部载荷。设计过程中同步完成了物理属性校验，优化后的支架质量仅1.0016公斤，相比初代方案减重超过五成，体积压缩至226156.72立方毫米，表面积控制在50528.62平方毫米，在满足承载要求的前提下实现了极致的轻量化目标，适配航空部件对重量控制的严苛要求。整体建模曲面顺滑无破面，所有特征参数可编辑，能够直接导入有限元分析软件开展力学仿真验证，也可对接后续的机加工或增材制造流程，结构细节完全符合航空发动机安装支架的工程应用标准。
