HeliDart小型多用途攻击直升机结构设计

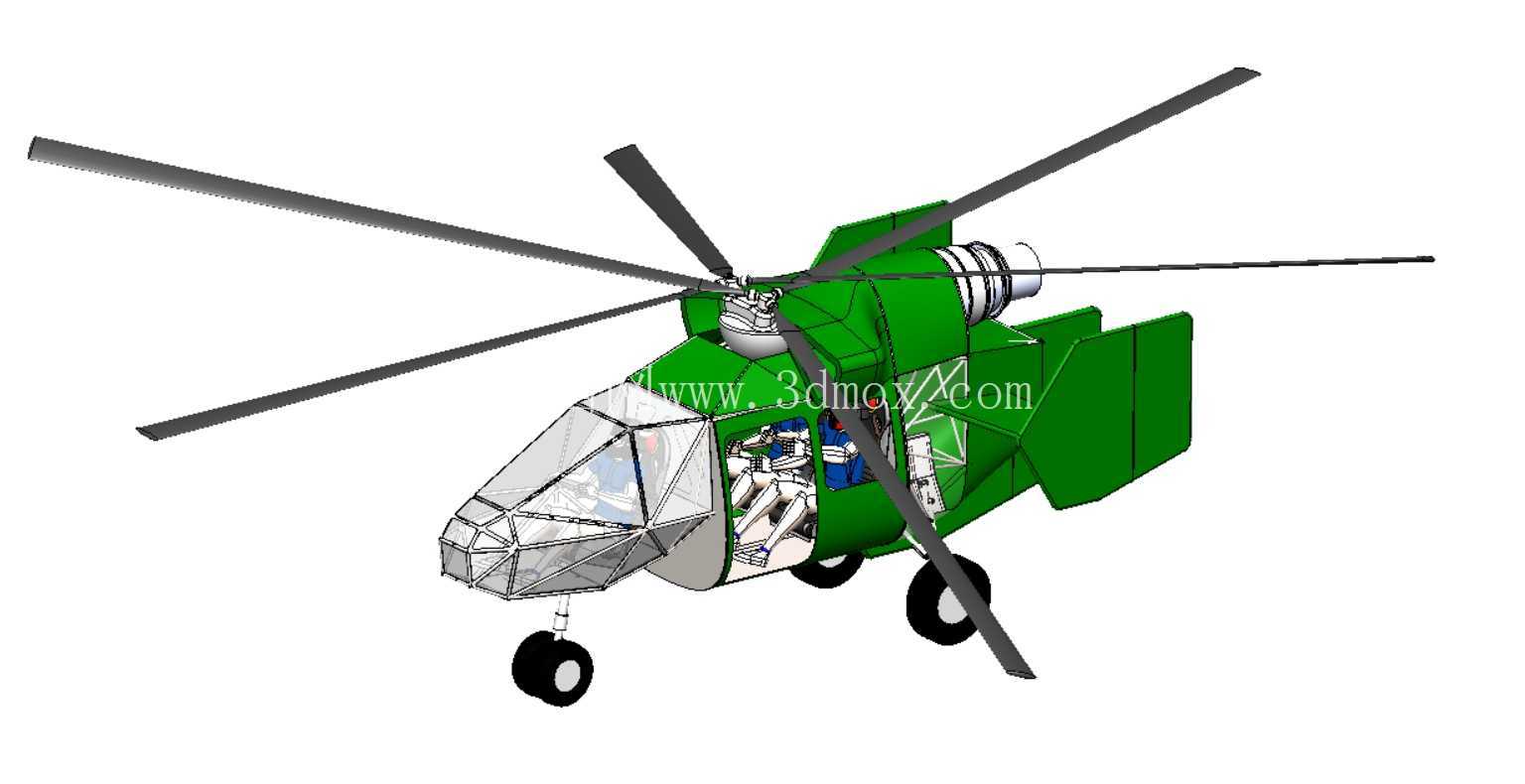

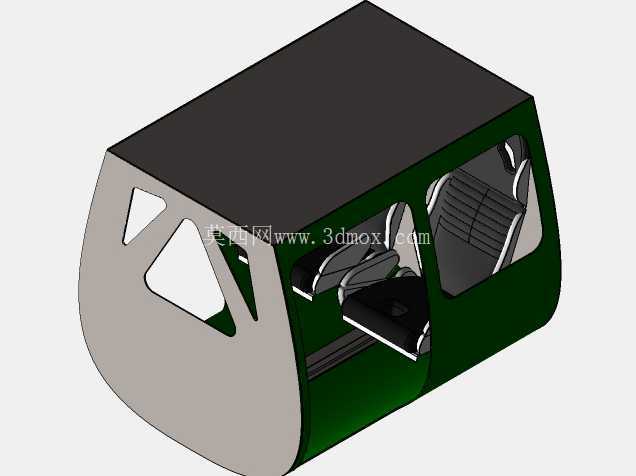

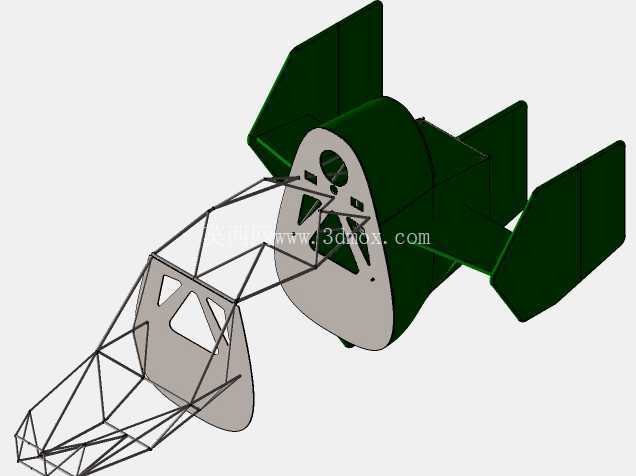

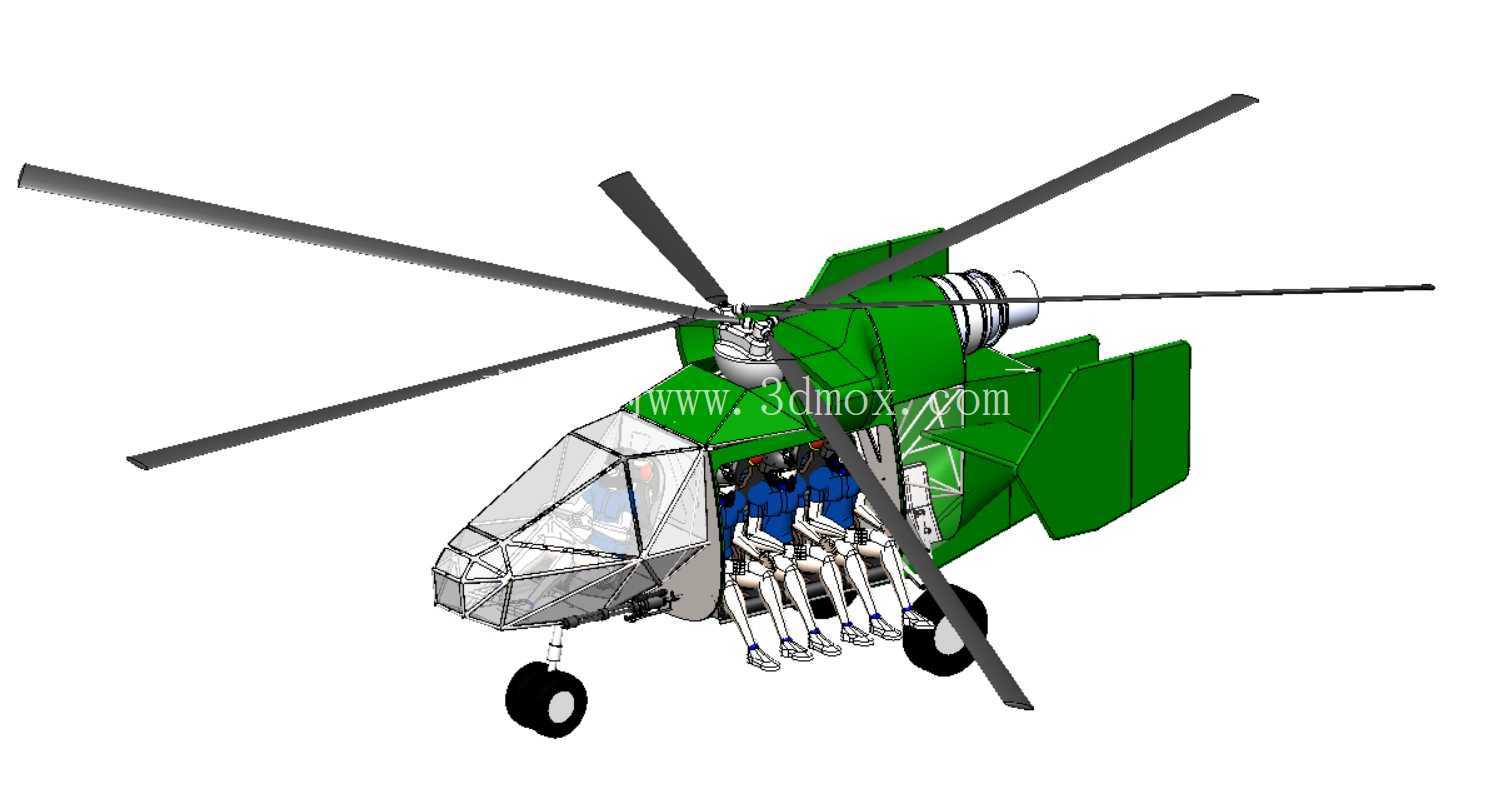

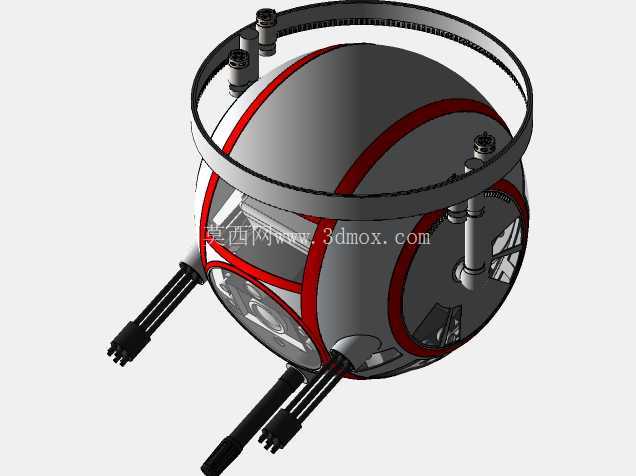

　　旋翼系统的安装边界经过反复校核，两片主旋翼的旋转平面存在固定倾角，转动过程中不会出现桨叶干涉问题，桨毂位置采用了简化的铰接结构，在三维建模阶段就完成了全角度转动的干涉检查，确保桨叶在周期变距、总距调整的全行程内都不会与机身结构、乘员舱外凸部件发生碰撞。机身主体采用分段式骨架承力结构，前部是多面拼接的透明座舱罩，框架采用轻量化的异型截面杆件拼接，既保证了飞行员的前向、侧向视野，也能在轻量化的前提下满足座舱结构的刚度要求，座舱内部预留了操纵机构、航电设备的安装空间，骨架上的安装孔位都做了统一的基准对齐，方便后续装配阶段的零件定位。这款小型旋翼飞行器的设计参考了早期交叉旋翼机型的机架与转子布局逻辑，核心动力采用涡轮轴电机输出方案，整套结构围绕三类典型任务场景做了适配性设计，分别对应低空对地突击、小规模兵员投送、军官快速穿梭转场的实际使用需求。从结构布局来看，交叉式双旋翼的设计省去了常规单旋翼直升机必备的尾桨结构，既缩短了整机的纵向尺寸，也降低了尾桨传动系统带来的功率损耗，在同级别起飞重量下能留出更多载荷空间给任务载荷或乘员舱。中部乘员舱的空间尺寸按照搭载四名乘员的边界做了规划，座椅安装点直接与机身主承力梁连接，能承受飞行过程中的纵向、横向过载，舱体侧面没有设置额外的外凸结构，避免影响旋翼下洗气流的流向，减少飞行过程中的气动干扰。机身尾部的尾翼结构采用大后掠角的垂直安定面设计，搭配小型水平安定面，在飞行过程中提供足够的航向稳定性，不需要依赖尾桨的推力平衡反扭矩，整套安定面的安装位置与旋翼旋转平面保持了足够的安全距离，避免气流扰动带来的结构振动。

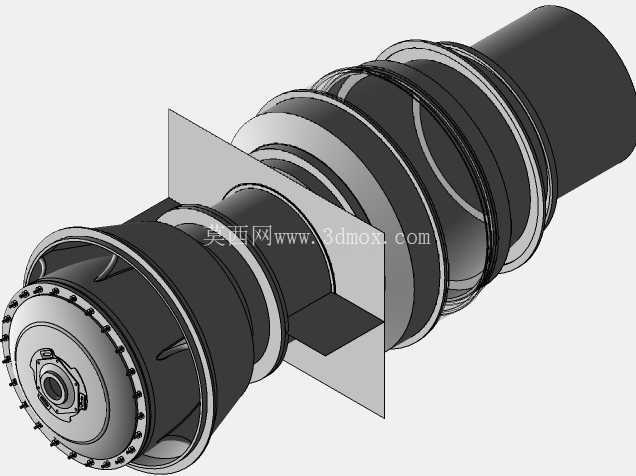

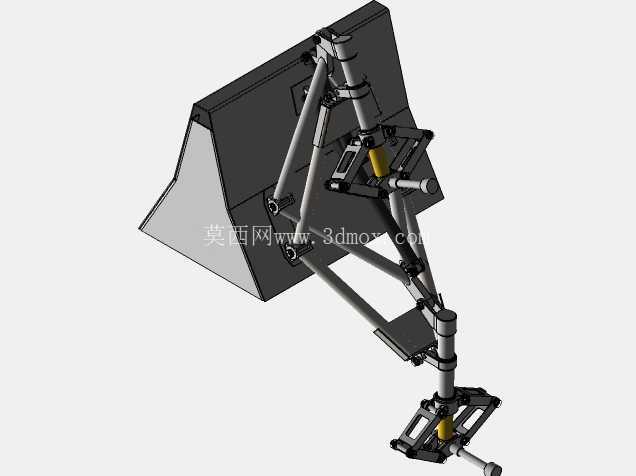

　　起落架采用后三点式轮式起落架布局，前起落架为单轮结构，安装在座舱下方的承力框上，主起落架为双轮结构，安装在机身中部主承力梁的两侧，起落架支柱的行程经过校核，能满足硬着陆过程中的缓冲需求，机轮的安装位置避开了机身下部的设备舱口，不会影响地面维护阶段的设备拆装。动力舱布置在机身后部、旋翼基座的后方位置，涡轮轴电机的输出轴直接与旋翼减速机构连接，减少了传动链路的功率损耗，动力舱外围设置了导流罩，既可以引导冷却气流流经电机散热结构，也能优化机身尾部的气动外形，减少飞行阻力。

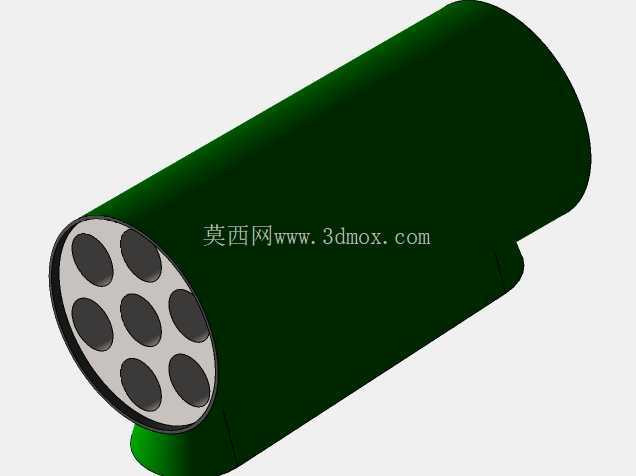

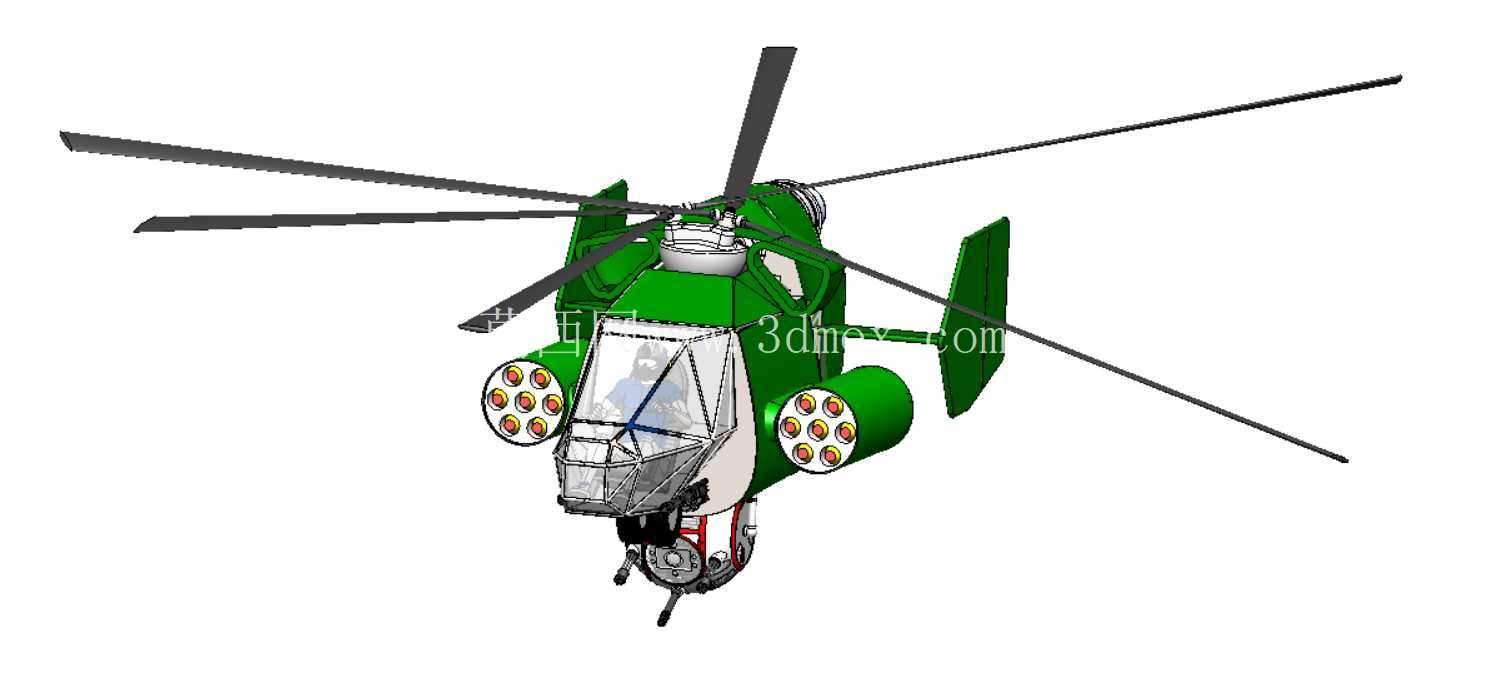

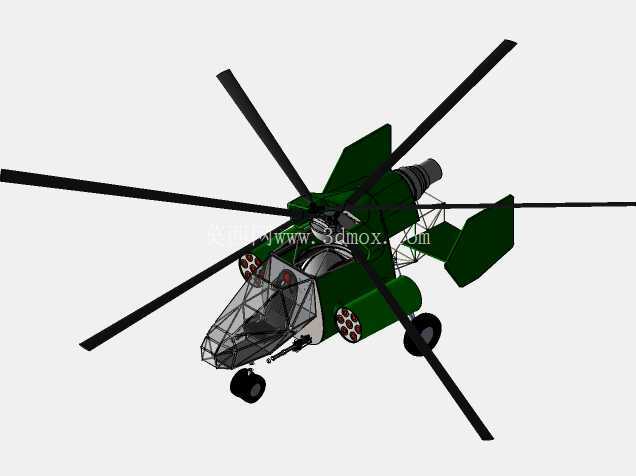

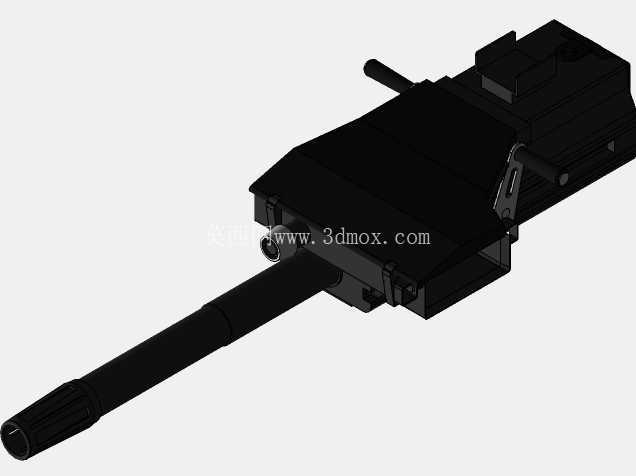

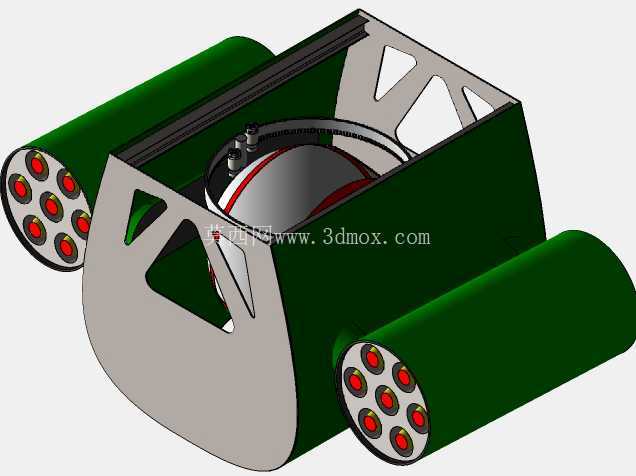

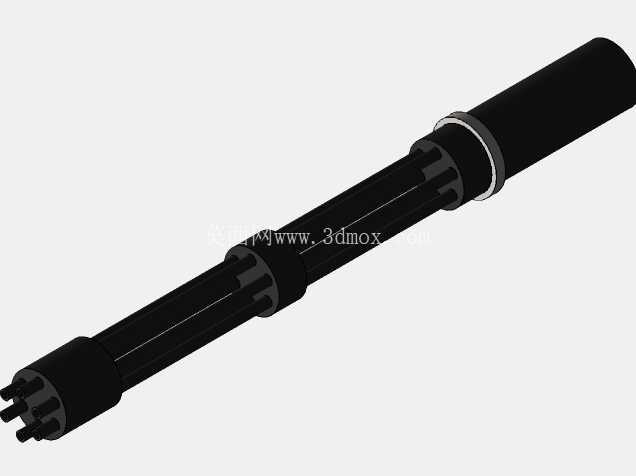

　　针对三类不同的任务配置，机身下部预留了通用任务挂点接口，对地攻击配置下可以在挂点上安装武器发射装置，挂点的承力结构与机身主承力框架直接连接，能承受武器发射过程中的后坐载荷；运兵配置下可以拆除挂点的任务设备，在机身侧面加装临时脚踏，方便人员快速登机离机；军官穿梭配置下可以在任务舱内加装通讯导航设备，提升低空复杂环境下的飞行导航能力。在建模过程中，所有转动部件的运动副都按照实际铰接关系做了约束设置，旋翼的转动范围、起落架的缓冲行程、座舱罩的开启角度都和实际设计参数保持一致，机身各段的蒙皮分块也考虑了实际加工的工艺性，蒙皮接缝处都预留了紧固件的安装位置，相邻蒙皮之间的阶差控制在合理范围内，减少后续装配阶段的修配工作量。

　　整套结构的外形尺寸控制在轻型直升机的常规边界内，旋翼展开后的最大直径、机身总长度、机高都满足小型起降场地的停放要求，不需要额外的大面积起降坪就能完成起降作业，适合在前沿阵地、野外临时场地等复杂环境下使用。从结构强度的角度来看，机身主承力框架采用了桁架式结构，杆件的受力路径清晰，飞行过程中的旋翼升力、机身重力、机动过载产生的附加载荷都能通过桁架结构传递到各个承力点，不会出现局部应力集中的问题，在建模阶段已经对关键承力节点做了结构加强，确保大过载飞行过程中的结构安全性。
