铸铁壁挂式盆栽支撑墙支架结构设计

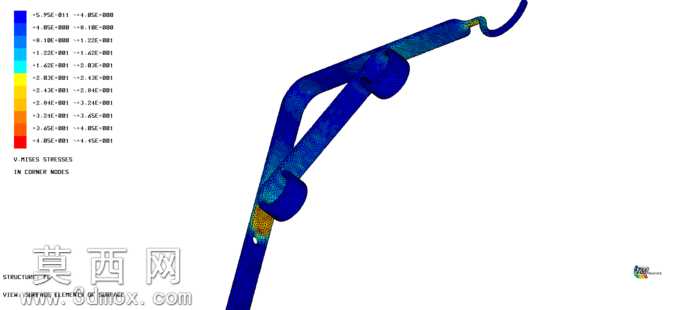

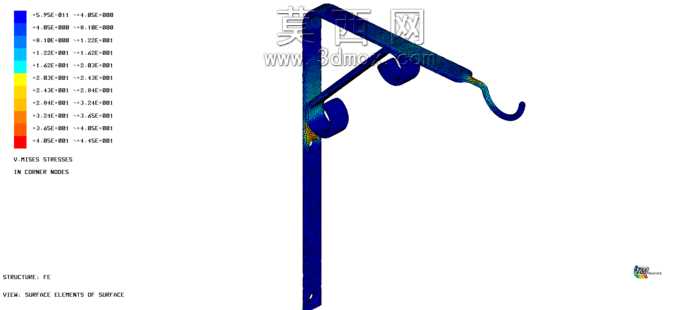

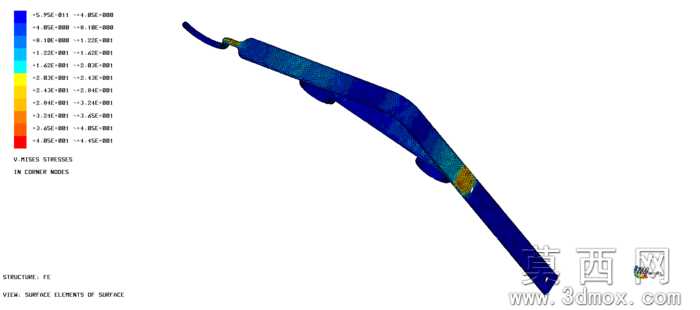

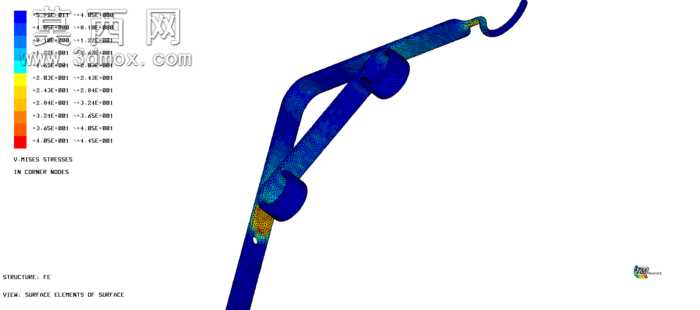

该墙支架采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理壁挂承载类构件的核心受力逻辑，以竖向安装板、横向承托臂、末端挂钩为核心结构单元，通过特征拉伸、扫掠、圆角过渡等操作完成基础几何形态搭建，对安装板上的固定孔位、承托臂上的环形限位结构、末端弧形挂钩的曲率都做了精准的参数约束，确保各部位尺寸匹配壁挂安装、盆栽悬挂的实际使用需求。材质设定上选用GGG-50即0.7050牌号球墨铸铁，在材质编辑模块中匹配对应铸铁的密度、弹性模量、屈服强度等物理参数，还原铸铁构件哑光金属的表面质感，对结构棱边做了微小圆角处理，既避免应力集中问题，也还原实际铸造工件的工艺特征。结构设计阶段同步开展有限元分析前置准备，将模型导入仿真模块后划分高精度网格，对壁挂安装孔位施加固定约束，在挂钩及承托臂位置施加对应盆栽满载工况下的均布载荷，通过求解计算获取整体结构的应力云图与位移变形量，验证最大应力值处于铸铁材料的许用屈服强度范围内，确保支架在长期承载状态下不会出现结构变形、断裂等失效问题。整体结构采用三角斜撑加强设计，在竖向安装板与横向承托臂之间增设斜向连接筋，大幅提升结构的抗弯折性能，同时尽可能精简整体耗材用量，兼顾结构强度与生产经济性；挂钩的弧形曲率经过多轮调整，既能够适配常见盆栽挂绳的悬挂尺寸，也能避免挂绳出现滑脱风险，承托臂上的两组环形限位结构可额外搭配绑带对盆栽容器做二次固定，进一步提升悬挂状态的稳定性。建模过程中对所有配合面、安装孔位的公差做了合理设定，确保后续生产加工时的装配精度，渲染阶段采用柔和的漫反射光照环境，多角度展示支架的结构形态与细节特征，清晰呈现各部位的连接关系与设计细节，为后续的生产加工、工程验证提供完整的三维数字模型依据。
