FPV航拍两轴伺服云台追踪支架结构

　　这套两轴铰链追踪支架，核心适配场景是FPV穿越机、固定翼航拍载机的Air Unit云台挂载需求，解决航模飞行过程中相机姿态随机体晃动、拍摄画面抖动偏移的痛点，也可拓展用于小型地面巡检机器人、车载微型摄像模组的姿态调整挂载，适配轻量化视觉采集模块的动态追踪需求。

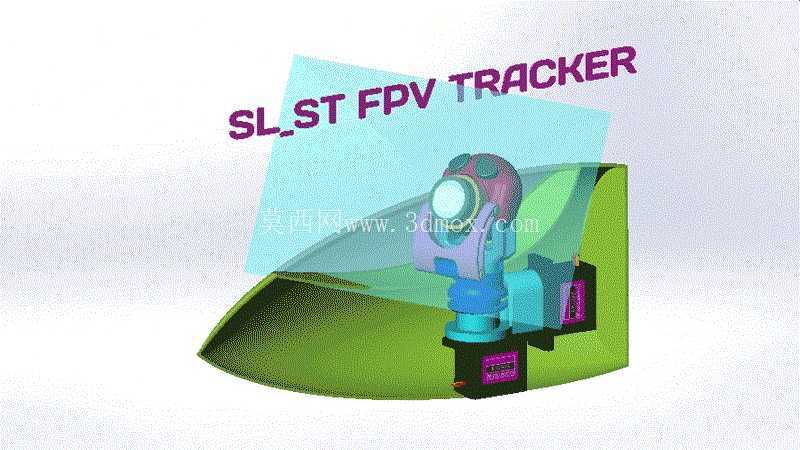

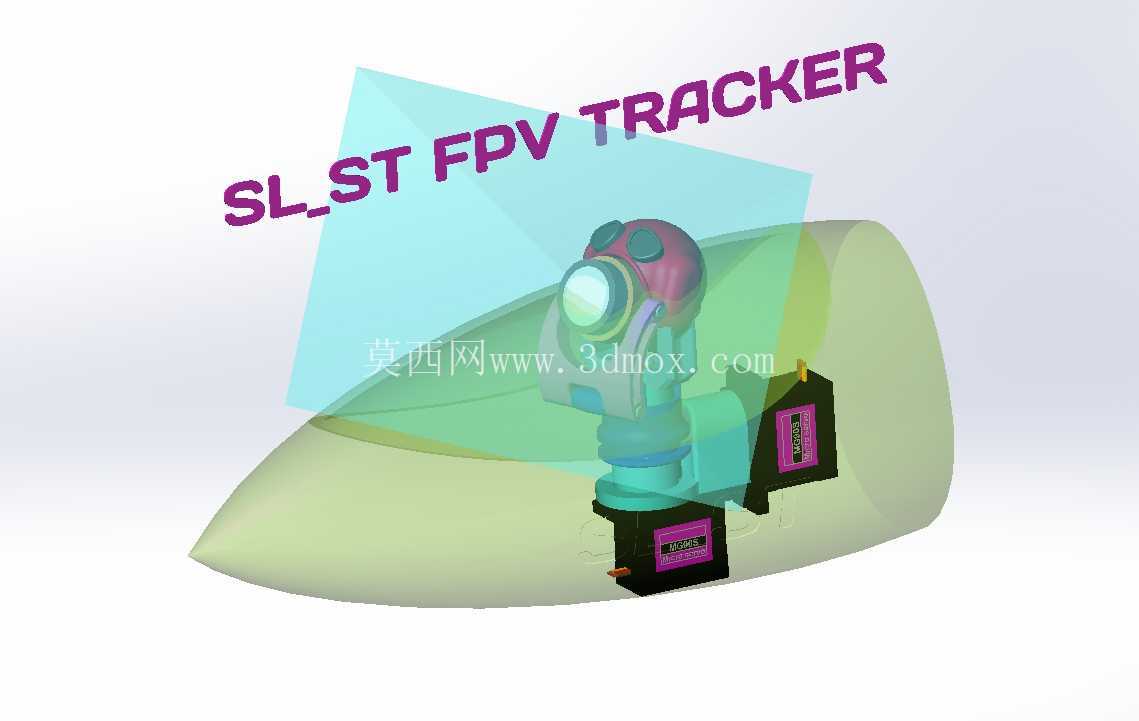

　　设计过程中优先控制运动端的整体质量，整套结构将两个伺服电机设置为静态安装位，没有将电机布置在运动铰链的活动端，从根源上降低了俯仰、旋转两个运动轴的转动惯量，避免活动端搭载电机带来的重量冗余，也减少了运动过程中走线反复弯折的疲劳风险，提升长期飞行使用的结构可靠性。旋转轴方向预留了足够的周向转动空间，可实现水平方向大角度范围的目标追踪覆盖，俯仰轴也设置了充足的倾斜角度余量，既可以满足平飞时的前向拍摄需求，也能支持大角度俯冲、爬升阶段的镜头姿态补偿，不会出现结构干涉导致的角度限位问题。

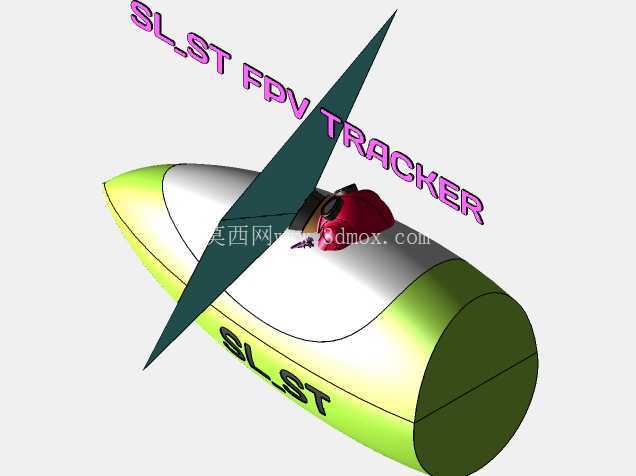

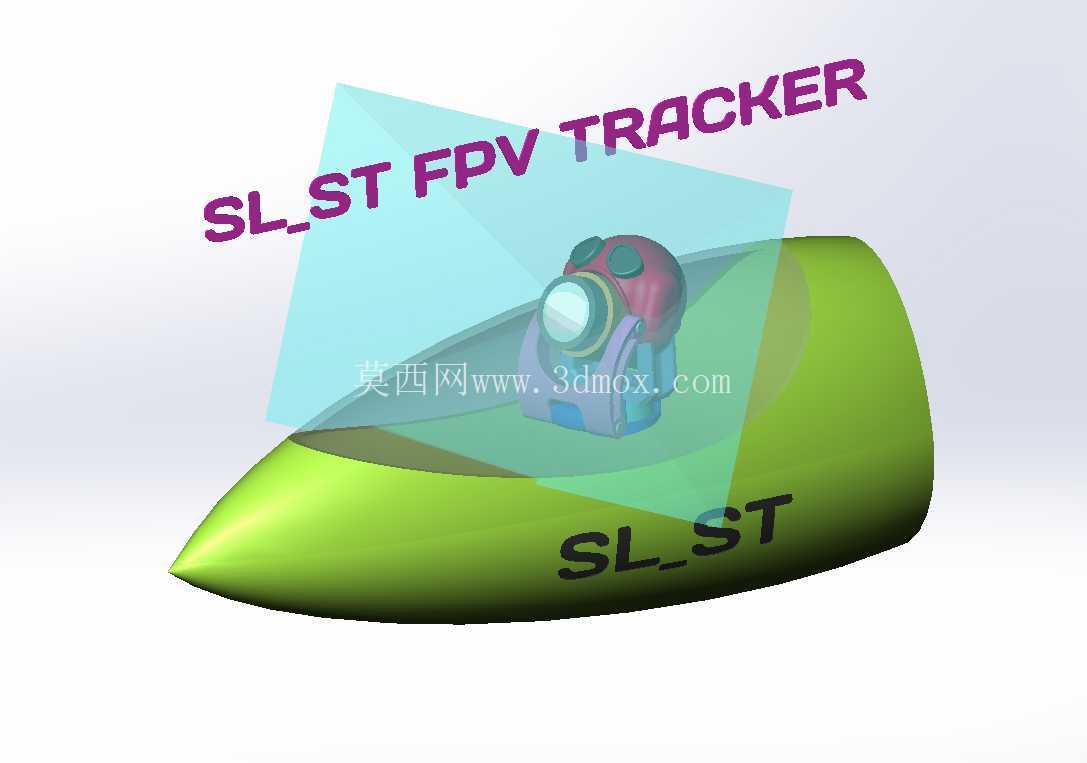

　　结构整体采用分体式安装座设计，底部预留了标准的航模设备安装孔位，可直接适配主流FPV载机的机头安装位、云台挂载凸台，不需要额外加工转接件就能完成固定，安装边界控制紧凑，不会过多占用载机的机头内部空间，也不会过度突出机体轮廓影响飞行气动性能。活动端的相机安装位做了通用化卡槽设计，可适配常见的FPV Air Unit摄像模组，安装时不需要额外打磨修改结构，通过侧边的锁紧结构就能完成相机的快速固定，也方便后期根据拍摄需求更换不同规格的摄像模组。

　　整套铰链结构的转动配合面做了间隙优化，既保证转动过程无卡滞，也能避免间隙过大导致的镜头晃动，静态安装的伺服电机通过连杆结构驱动两个轴的转动，传动路径短，传动虚位控制在航模拍摄可接受的范围内，不会因为传动间隙导致画面出现高频抖动。结构的受力件做了局部加厚处理，在飞行过程中遇到气流冲击、机动动作带来的过载时，不会出现结构形变导致的光轴偏移，同时非受力区域做了镂空减重处理，尽可能降低整体结构重量，减少对航模飞行续航、机动性能的影响。走线槽在结构设计时同步预留，伺服电机的连接线、相机的信号线都可以沿着结构内部的线槽排布，不会出现线材外露干扰转动、飞行过程中线材被气流吹动晃动的问题，也让整体外观更加整洁。安装座与机体接触的面做了贴合度优化，可适配不同曲率的机头外壳安装面，固定后不会出现局部应力集中导致的结构断裂问题，日常飞行后的拆装维护也十分便捷，只需要松开底部的固定螺丝就能将整套云台从载机上取下，不需要拆解其他机载设备。
