DS5160 SSG数字舵机结构设计

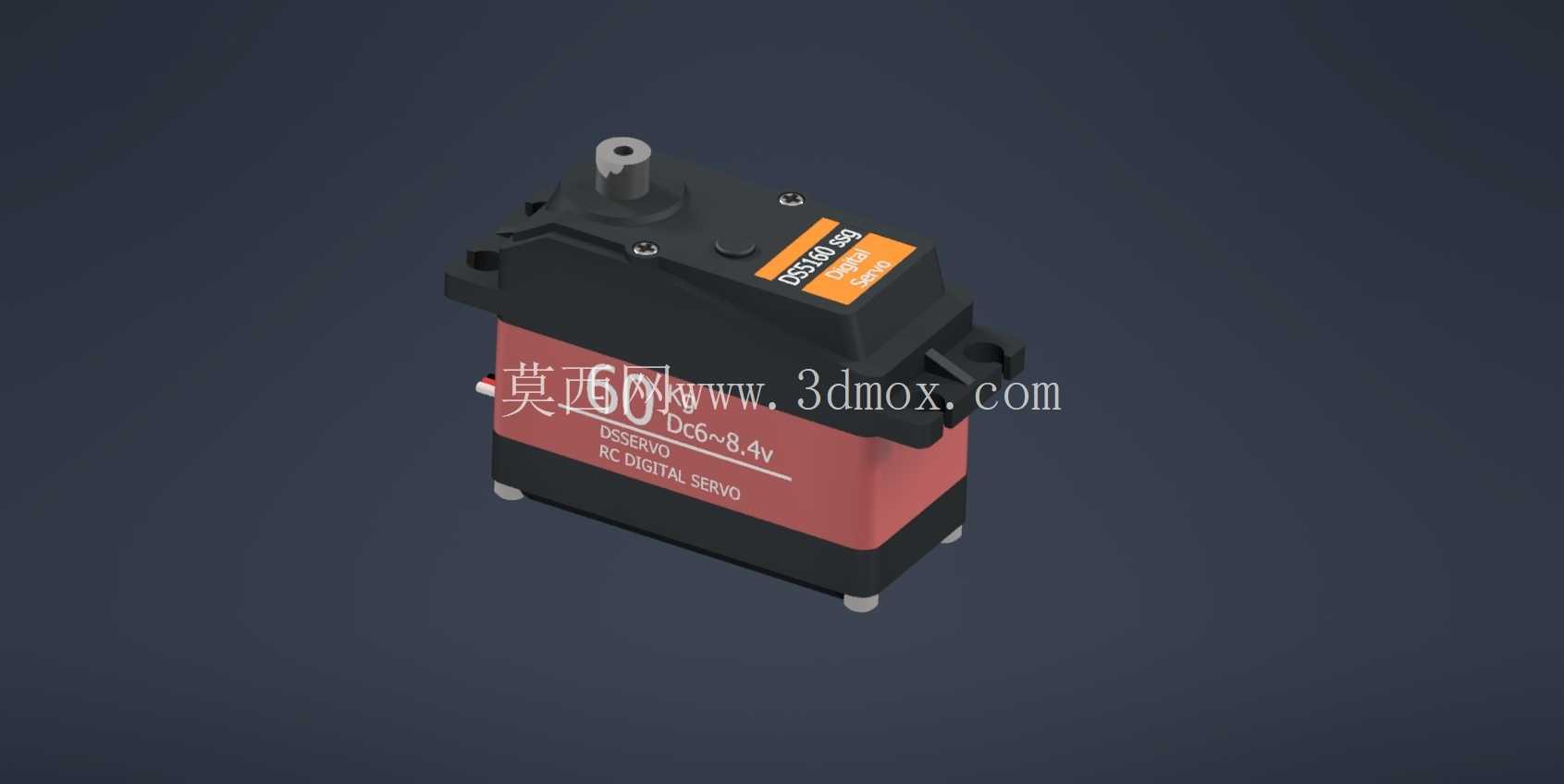

　　在航模飞控、小型机器人关节驱动、精密云台姿态调整这类对位置控制精度有明确要求的场景里，数字舵机是承担角度闭环执行的核心部件，DS5160 SSG这款数字伺服的结构设计，完全围绕大扭矩输出、快速响应、安装适配性三个核心工程需求展开。先从安装边界说起，这款舵机采用行业通用的标准舵机安装孔位布局，主体外壳为上下扣合式结构，上部为高强度工程塑料上盖，集成输出轴轴承座与控制电路安装腔，下部为散热性能优异的金属中框？不对，仔细看结构，其主体侧面包覆的红色区域为标识与散热辅助层，输出轴采用金属齿输出，顶端为标准花键结构，可兼容市面上绝大多数标准舵机摇臂、舵盘配件，安装孔距符合通用航模舵机的安装规范，不需要额外做安装转接件就能直接适配固定翼航模的舵面控制、多旋翼无人机的云台转向、小型人形机器人的关节驱动等场景，安装时仅需匹配对应长度的固定螺丝，预留的安装间隙可兼容1.5mm到3mm厚度的安装基板，不会出现安装干涉问题。

　　从功能特性来看，这款数字伺服区别于传统模拟舵机的核心点，在于其内置的数字控制芯片，可对位置反馈信号做高频采样处理，不会出现模拟舵机常见的死区过大、定位抖动问题，静态持扭能力更强，在承受外部负载冲击时，位置保持精度可控制在1度以内，不会出现舵面松晃、关节偏移的问题。其内部传动结构采用金属齿轮组设计，从电机输出端的小齿到最终输出轴的大齿，每一级传动比都经过扭矩匹配计算，既保证足够的减速比来放大电机输出扭矩，又控制了齿轮啮合间隙，避免反向间隙过大带来的控制滞后。输出轴位置集成了双轴承支撑结构，相比单轴承支撑的普通舵机，可承受更大的径向负载，在航模做大幅度机动动作、或者机器人关节承受侧向冲击力时，输出轴不会出现偏摆，有效延长齿轮组的使用寿命。

　　设计思路上，这款舵机的外壳结构做了针对性的优化，上盖的固定螺丝采用内六角沉头设计，螺丝头部完全沉入上盖平面，不会突出外壳表面影响安装贴合度；侧面的接线端采用标准3Pin杜邦接口定义，信号、电源、地线的排布符合通用舵机接口规范，可直接兼容市面上绝大多数飞控、舵机控制板、机器人驱动板的接口定义，不需要改线就能直接使用。外壳侧面的标签区域清晰标注了工作电压范围，在选型时可直接根据供电系统的电压参数匹配，避免过压烧损电路。其内部的电机采用空心杯直流电机？不对，从扭矩等级来看，应该是采用了高性能铁芯直流电机，配合优化的磁路设计，在额定电压下可输出足够的空载转速，带负载时的转速下降幅度控制在合理范围内，保证舵机从一个角度位置运动到目标位置的响应速度满足动态控制需求，不会出现动作滞后导致的控制失稳。

　　从实际应用场景的适配性来说，这款舵机的扭矩参数可适配1米翼展左右的固定翼航模的副翼、升降舵控制，也可用于小型无人机的云台俯仰、横滚轴驱动，在桌面级小型机械臂的关节驱动场景中，也可作为大臂、小臂的驱动元件使用，其标准的安装尺寸可直接替换同规格的其他型号数字舵机，不需要修改原有安装结构。在结构建模过程中，所有的配合尺寸都严格按照实物测绘参数还原，齿轮组的啮合间隙、轴承的安装配合公差、外壳的扣合定位结构都做了1:1还原，可直接用于安装干涉检查、机构运动仿真，在做整机设备的结构设计时，可直接将该模型导入装配体，验证安装空间是否充足、摇臂运动范围内是否会和周边结构产生碰撞，减少实物打样阶段的装配问题。另外，这款舵机的出线位置做了下沉式设计，线材从外壳侧面的出线槽引出，不会因为线材的弯折半径问题影响安装贴合，在紧凑安装空间内也能顺利布线，不会出现线材被外壳压损的问题。输出轴的限位结构做了物理角度限制，默认转动角度范围覆盖常用的180度控制区间，可满足绝大多数场景的角度控制需求，不需要额外修改内部限位结构就能直接使用。
