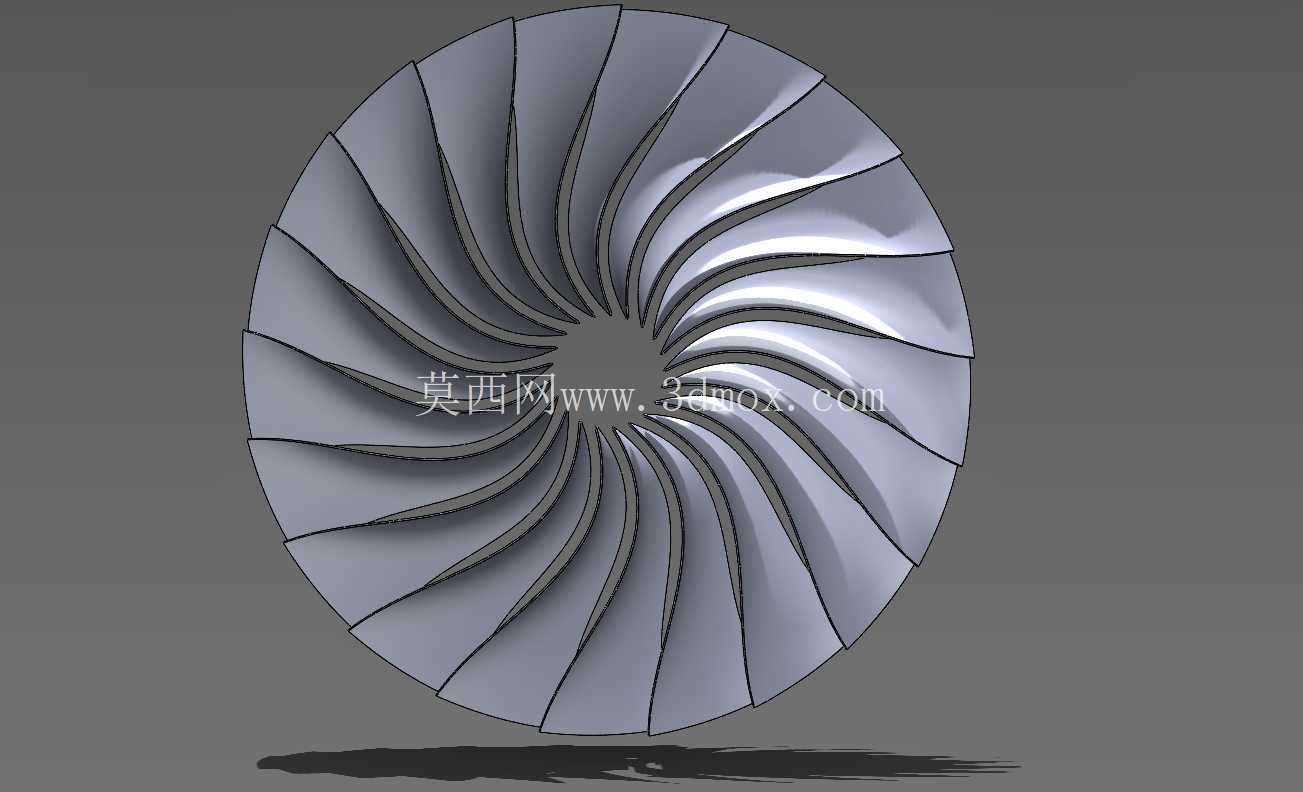

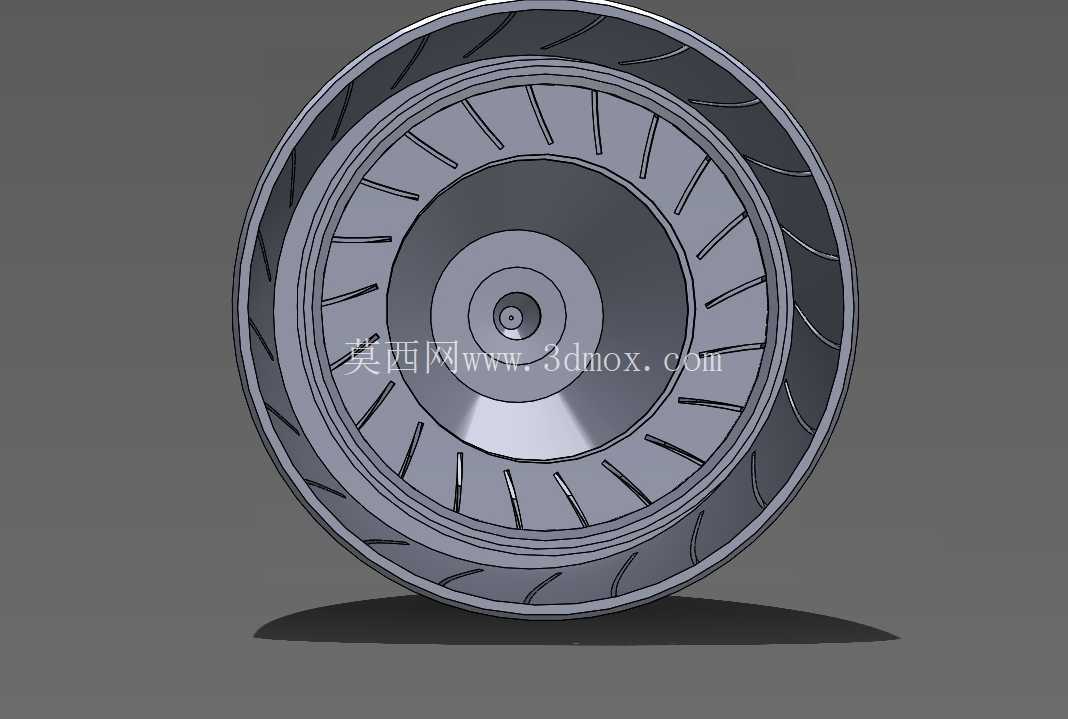

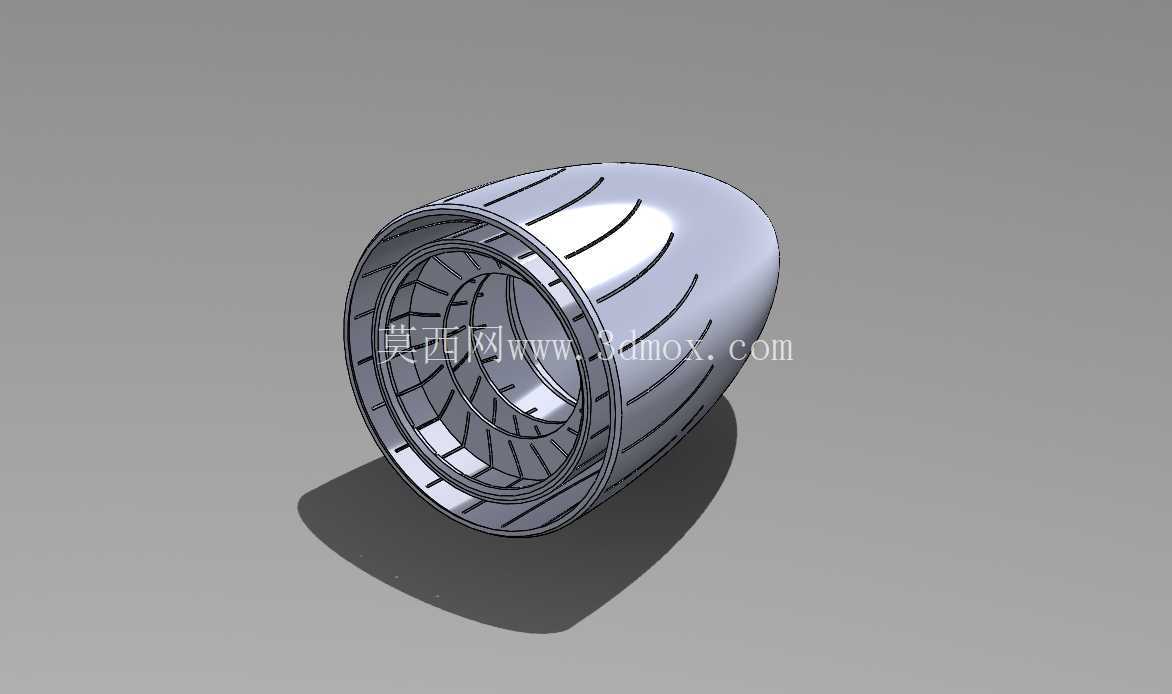

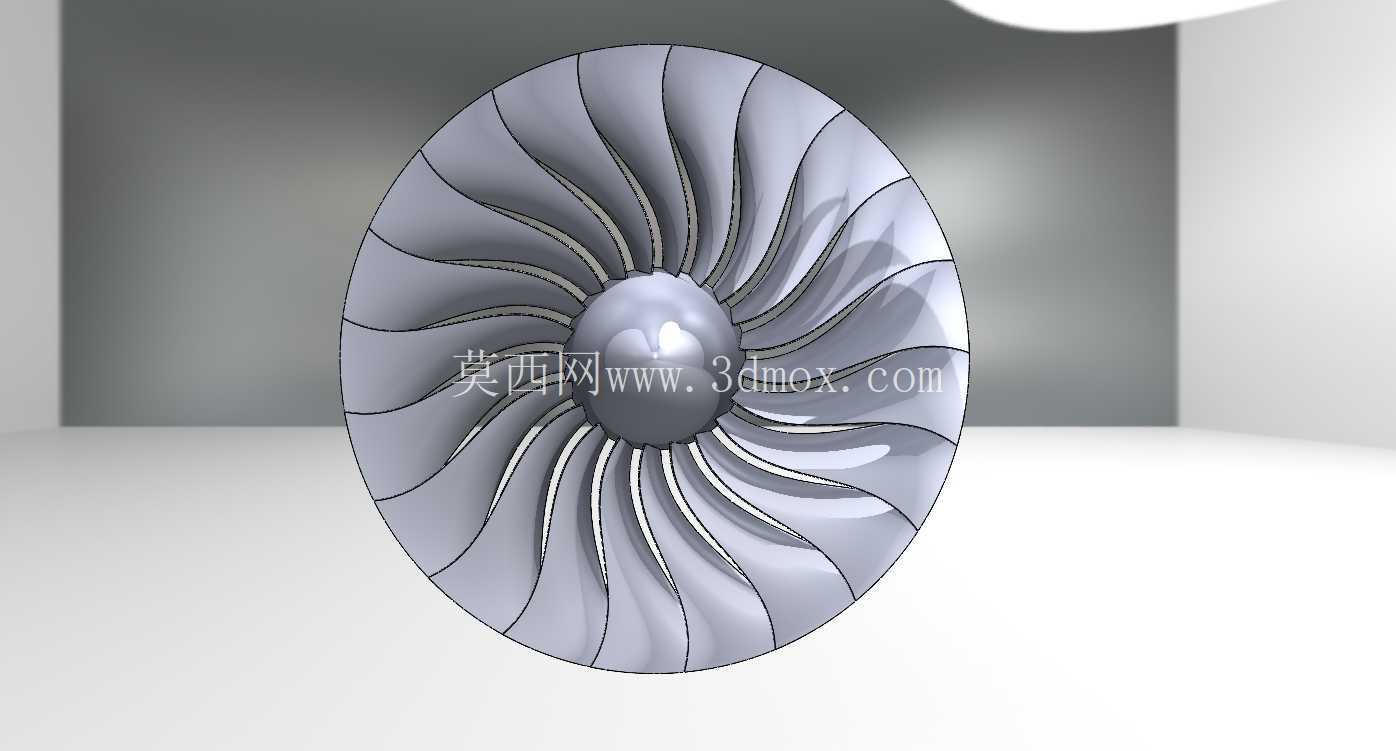

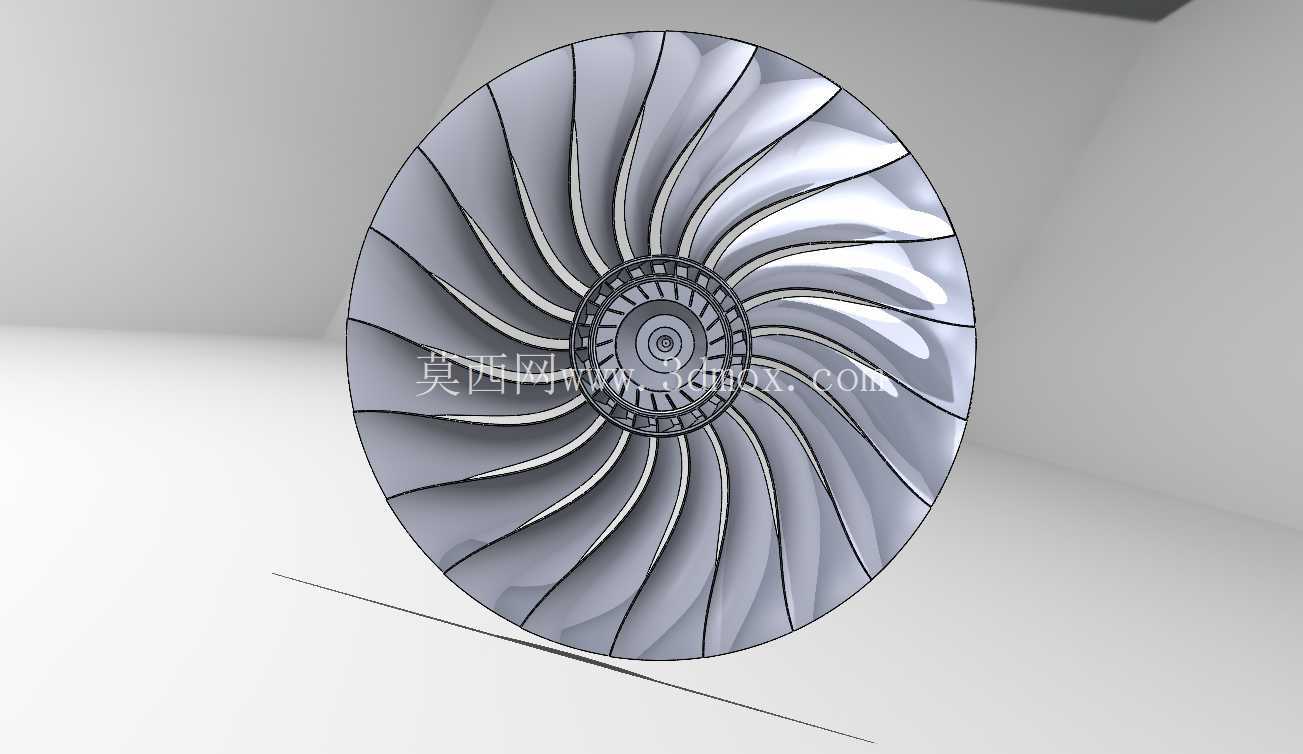

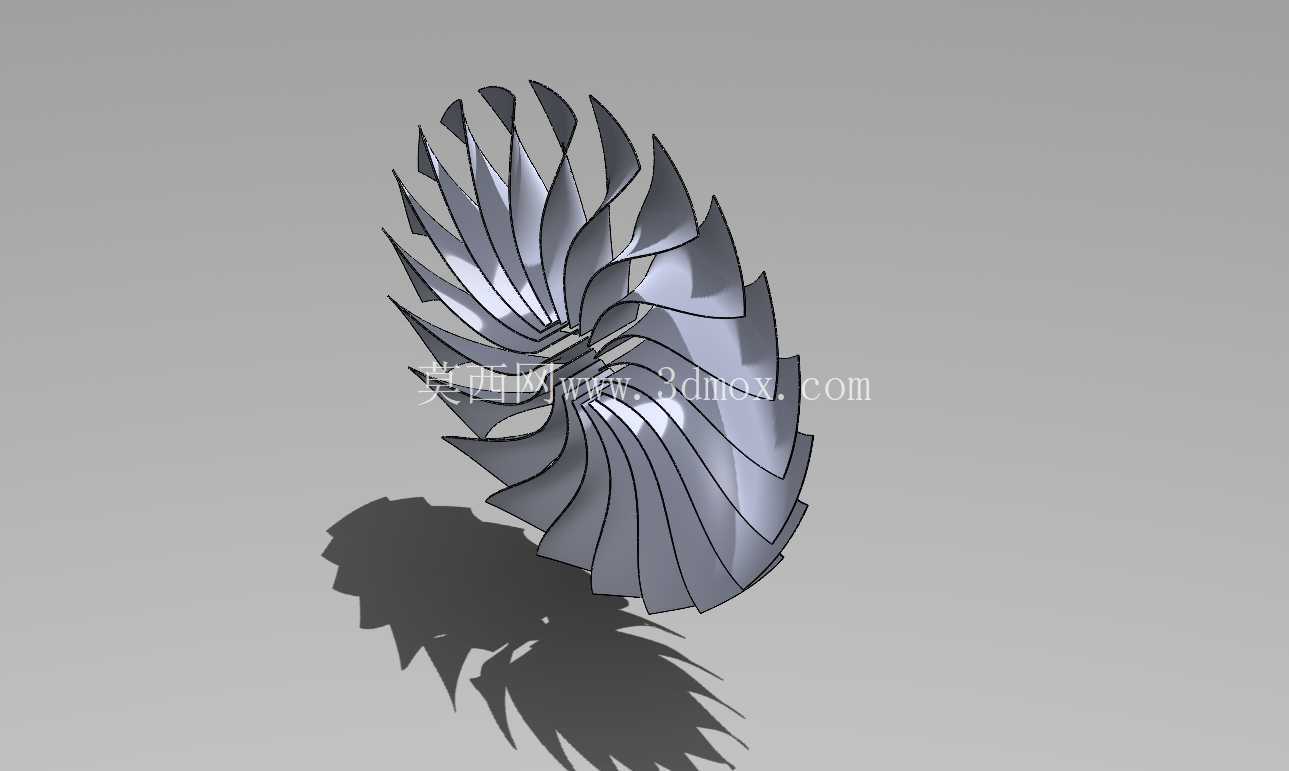

这套螺旋桨结构的建模逻辑,完全围绕实际工况下的推力输出效率展开,没有做多余的装饰性曲面,每一片叶片的型线都对应实际流体力学计算的结果。在航空应用场景中,这类多叶螺旋桨常配套小型通航飞机、无人机动力系统,需要匹配发动机输出轴的额定转速,在巡航转速区间内平衡升力与前进推力的占比,避免叶片尖部出现气流激振带来的结构疲劳;在航海场景下,同结构逻辑的螺旋桨可配套小型内河船舶、水下潜器,此时叶片的曲面扭角会根据水的密度特性做对应调整,降低空泡效应出现的概率,延长桨叶的服役寿命。
从结构设计思路来看,中心轮毂是整个部件的受力核心,所有叶片的根部都通过圆弧过渡与轮毂一体衔接,避免应力集中在连接位置——实际加工中如果是金属材质的螺旋桨,这个过渡区域的圆角半径不能小于叶片根部厚度的1/3,否则长期受交变载荷作用很容易出现根部裂纹。叶片从根部到尖部的厚度是逐步递减的,扭角也沿着径向连续变化,靠近轮毂的位置扭角更大,用来适配较低的线速度,靠近尖部的位置扭角更小,匹配高转速下的线速度差,保证整个叶片工作面的流体推力均匀分布,不会出现局部载荷过大的问题。
关于安装边界,轮毂中心的安装孔需要匹配对应动力输出轴的轴径,通常会设计键槽结构来传递扭矩,安装时的轴向定位要保证螺旋桨的旋转平面与动力轴的垂直度误差不超过0.1mm,否则高速旋转时会产生明显的振动,连带影响动力端的轴承寿命。叶片的外径尺寸需要匹配安装场景的空间边界,航空应用中要保证叶尖与机身、护罩的安全间隙不小于叶尖弦长的1/10,避免运行中出现剐蹭;船用场景下要保证叶尖与船底外壳的间隙足够,减少船体表面带来的紊流对推进效率的影响。
实际选型时,螺旋桨的叶片数量需要匹配动力特性,这类多叶片结构适合低转速大扭矩的动力输出,相比少叶片的螺旋桨,它的推力输出更平顺,振动噪声更小,适合对运行平稳性有要求的场景。叶片的表面粗糙度会直接影响推进效率,建模时曲面的G2连续是基础要求,实际加工后要做表面抛光处理,减少流体与叶片表面的摩擦阻力。另外,螺旋桨的静平衡、动平衡校验是生产中必不可少的环节,建模阶段就需要提前预留平衡配重的调整位置,通常在轮毂的端面设计配重安装槽,方便后续校准时添加配重块,保证高速旋转时的动平衡精度达到对应等级要求,避免运行中出现共振问题。
在不同的应用场景下,这套结构的材质适配也有区别:航空场景下多选用高强度铝合金或者复合材料,在保证结构强度的前提下降低自重,减少动力端的负载;船用场景下多选用铜合金或者不锈钢材质,提升抗海水腐蚀的能力,同时抵御水中杂质的冲击磨损。不管是哪种材质的应用,叶片根部与轮毂的连接强度都是校核的核心,需要根据额定转速下的离心力、流体推力做有限元分析,保证最大载荷下的安全系数不低于2.5,避免出现叶片断裂的失效问题。
- 上一篇:FPV航拍两轴伺服云台追踪支架结构
- 下一篇:宝可梦大嘴蝠卡通形象三维结构设计
- 全部评论(0)
- 模板大小: 12.81 MB
- 售价:5金币
- 下载次数: 81
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
