FPV穿越机用BR2205外转子无刷电机结构

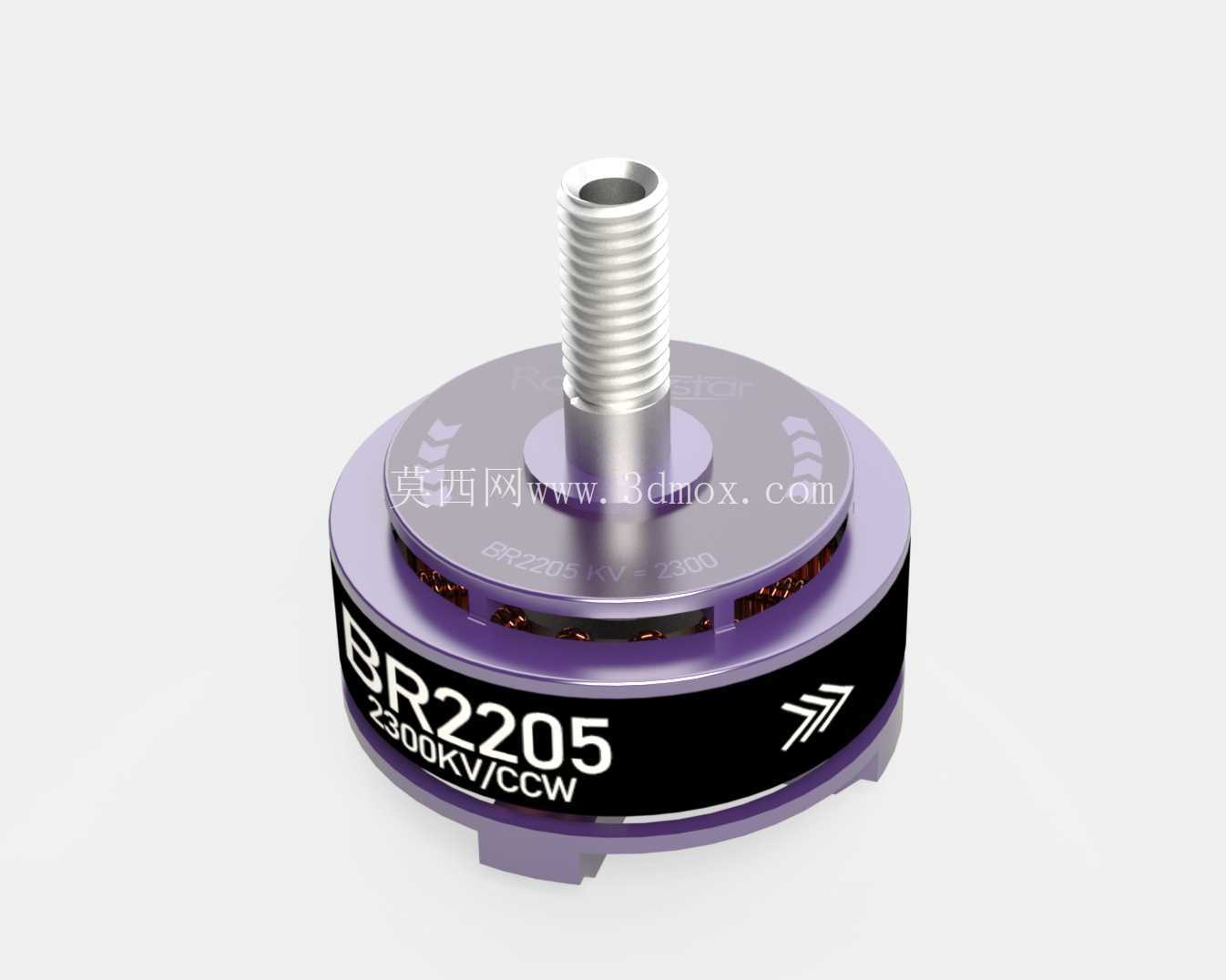

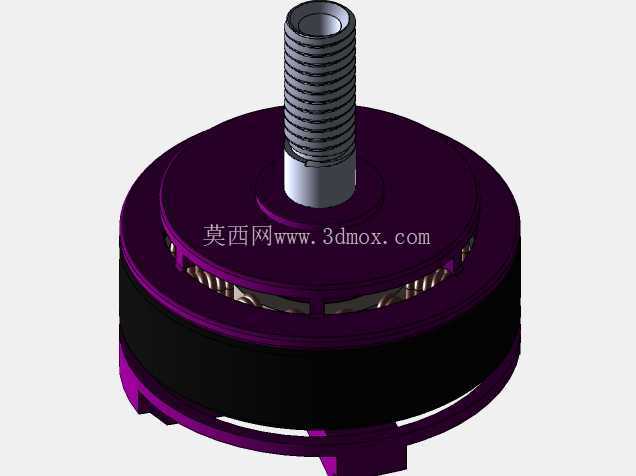

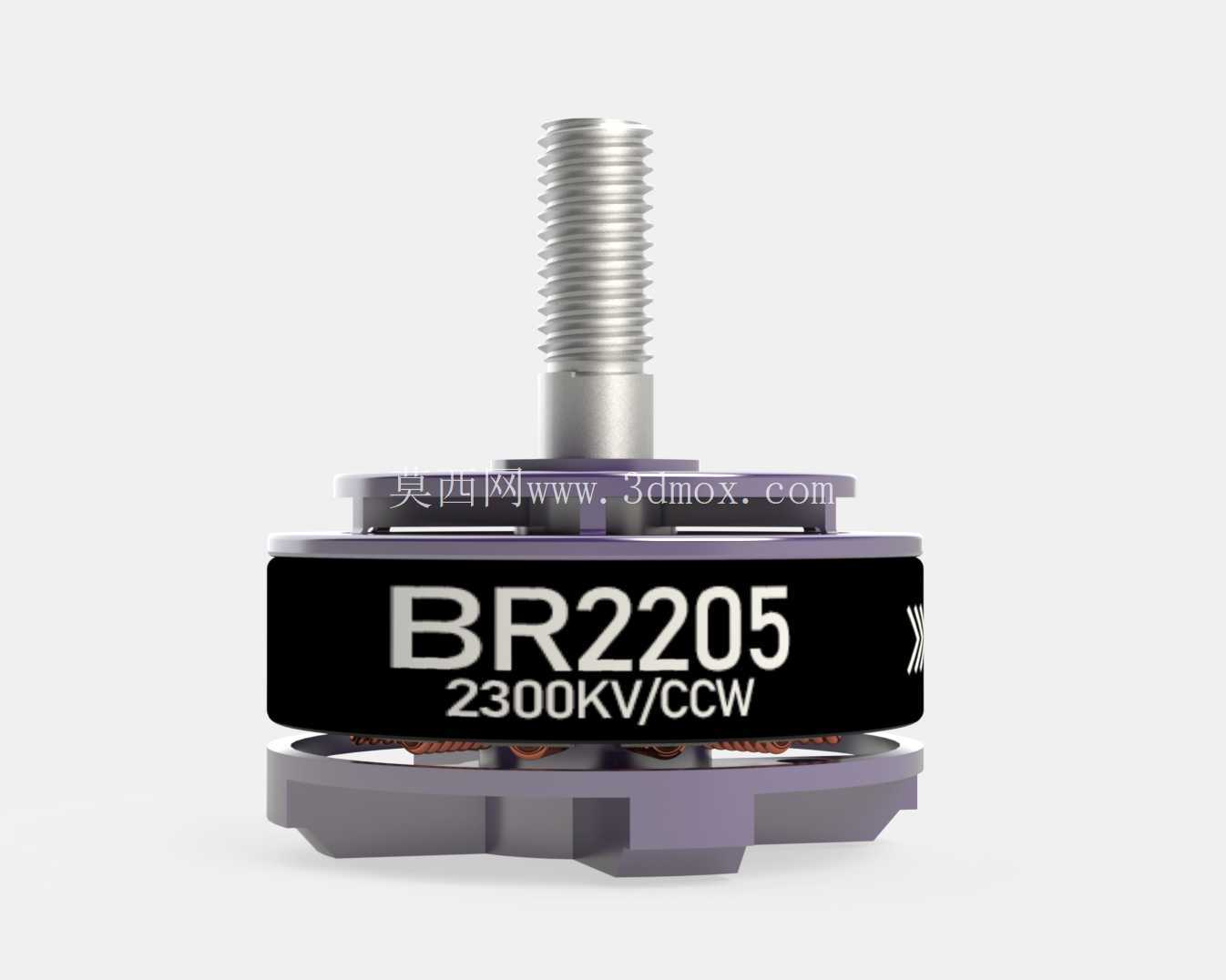

　　这款外转子无刷动力单元，是专为FPV第一视角穿越飞行器开发的核心动力部件，在航模竞速、花式飞行场景中承担着将电能转化为旋翼旋转机械能的核心作用，直接决定飞行器的推重比、响应速度与飞行操控手感。从结构设计逻辑来看，采用外转子布局是这类航模动力的典型选型思路：转子外壳直接集成磁钢与旋翼安装位，省去了传统内转子结构的传动输出轴系，既降低了整体重量，又能让扭矩直接作用于螺旋桨，大幅提升动力响应速度，适配穿越机频繁急加速、急减速、快速变向的飞行工况。

　　从安装边界与尺寸适配角度，该动力单元的定子外径对应22mm规格，定子叠厚对应5mm规格，这也是型号中2205字段的工程含义，这类尺寸规格的动力单元，通常适配5寸桨叶的FPV穿越机架，安装孔位遵循航模动力通用的16*16mm孔距标准，可直接匹配市面上绝大多数主流5寸穿越机的机臂安装位，无需额外设计转接结构。顶部输出轴采用标准外螺纹设计，螺纹规格适配通用的航模桨锁螺母，安装螺旋桨时只需将桨叶套入输出轴，拧紧锁止螺母即可完成固定，日常炸机后更换桨叶的操作效率较高，适配外场快速维修的使用需求。

　　转子外壳采用轻量化铝合金材质加工，表面做阳极氧化处理，既保证了结构强度，又能在高速旋转时通过外壳的转动带走定子绕组产生的热量，避免长时间大油门工况下绕组过热退磁。外壳侧面印刷的转向标识，可在装机时快速区分正反转动力位，穿越机通常需要两个正转、两个反转的动力单元对角布置，抵消旋翼旋转产生的反扭矩，清晰的转向标识能大幅降低装机时的接线调试成本，避免因转向装反导致的试飞事故。定子部分采用高牌号硅钢片叠压而成，绕组采用多股并绕的耐高温漆包线，可支持短时大电流放电，适配3S-4S锂电池的供电电压范围，2300KV与2500KV两种转速参数，可分别适配竞速飞行与花式飞行的不同需求：KV值更高的版本转速爬升更快，适合直线竞速场景；KV值稍低的版本扭矩输出更线性，适合做复杂的花式飞行动作。

　　底部出线端采用耐高温硅胶线，线序遵循航模无刷电调的标准接线定义，可直接匹配市面上主流的航模无刷电子调速器，无需改线即可完成接线调试。转子与定子之间的配合间隙经过精准控制，既保证高速旋转时不会出现扫膛问题，又能尽可能减小磁隙，提升磁钢的利用率，让动力输出效率维持在较高水平。在实际飞行场景中，这类动力单元需要承受频繁的油门变化带来的载荷冲击，因此轴承部分采用了混合陶瓷轴承，既降低了高速旋转时的滚动阻力，又能在一定程度上抵御炸机时的径向冲击，延长动力单元的使用寿命。

　　从结构设计的细节来看，转子外壳上的镂空开孔，一方面是为了进一步降低整体重量，另一方面是在旋转时形成导流风道，让外部空气直接流过定子绕组，提升散热效率，避免连续大油门飞行时的动力衰减。顶部输出轴与转子端盖的配合采用过盈压装加厌氧胶固定的工艺，可承受大拉力螺旋桨产生的轴向拉力，避免高速旋转时输出轴脱出。这类动力单元的重量通常控制在30g以内，单颗最大拉力可达到800g以上，四台动力单元组合后可提供超过3kg的总拉力，搭配整机组装后通常能达到8:1以上的推重比，足以支撑穿越机完成各种复杂的特技飞行动作。在选型适配时，需要注意KV值与供电电压、螺旋桨尺寸的匹配关系，过高的KV值搭配过大尺寸的桨叶会导致电调电流过载，过低的KV值搭配小尺寸桨叶则会出现动力不足的问题，2205规格的动力单元搭配5045、5043规格的三叶螺旋桨，是FPV穿越机领域经过大量实际飞行验证的成熟搭配方案，可在动力、效率、续航之间取得较好的平衡。
