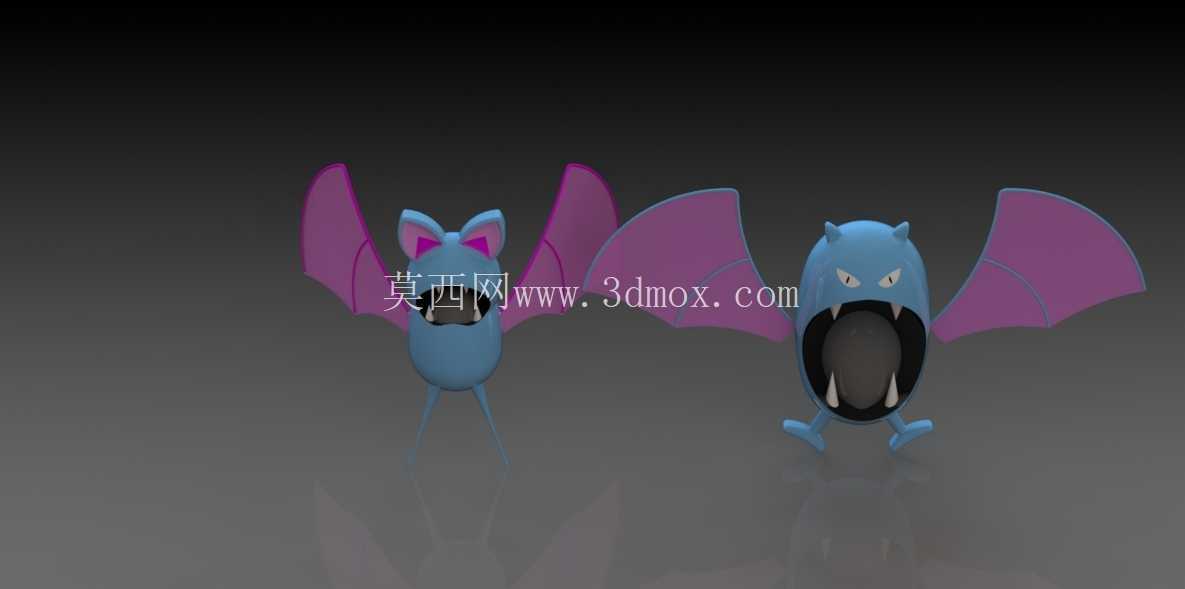

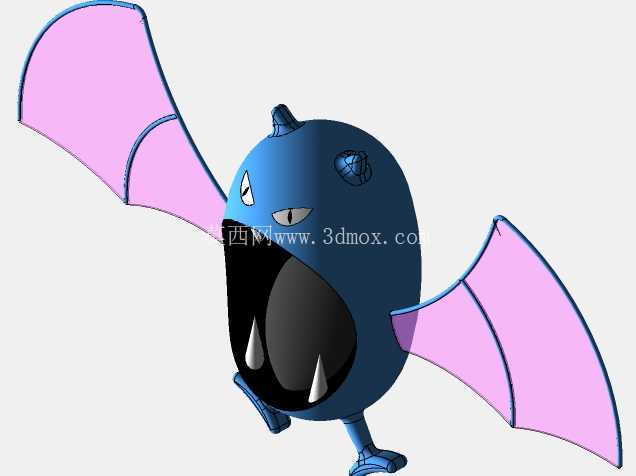

宝可梦大嘴蝠卡通形象三维结构设计

　　本次完成的大嘴蝠三维结构设计，核心面向文创衍生产品开发、动漫主题展陈装置制作、IP周边手办量产开模等实际应用场景，区别于常规工业零部件的参数化设计逻辑，该模型在结构搭建阶段优先平衡了卡通形象辨识度与实体化生产的工艺可行性。从实际用途来看，该模型既可以作为3D打印手办的原型文件，支撑小批量定制化周边生产，也可导入渲染模块生成宣传物料，适配动漫展会的互动装置结构设计，还能作为SolidWorks软件建模教学的典型案例，帮助初学者掌握曲面造型、特征放样、外观贴图映射的实操技巧。

　　设计思路层面，首先还原了大嘴蝠的核心识别特征：圆钝的椭球形躯干作为主体基准，所有附属结构均以该躯干为装配基准展开，翼膜结构采用薄壁曲面建模，厚度控制在1.2mm，既保证打印时的结构强度，又能还原原作中翼膜轻薄的视觉效果；头部的尖角、足部的小爪均做了R0.8mm的圆角过渡，避免实体生产时出现应力集中导致的断尖问题，口腔部分采用分层抽壳结构，内部预留0.3mm的间隙，可适配后续加装发光组件的改造需求，牙齿部分单独做了可拆卸的特征设计，方便后期更换不同涂装版本的配件。

　　外形尺寸与安装边界方面，模型整体包络尺寸控制在120mm150mm80mm的区间内，躯干底部预留了直径6mm的标准安装孔位，可直接适配通用手办支架的连接轴，无需额外做转接结构；翼展方向的最大尺寸为148mm，在摆放时不会占用过多展陈空间，同时翼根与躯干的连接位置做了加强筋结构，筋厚1.5mm，避免长期摆放或运输过程中翼部出现断裂。曲面构建过程中，所有G2连续的曲面均做了曲率检查，斑马纹过渡无明显拐点，保证渲染时不会出现光影断层，外观贴图的UV展开完全贴合实体曲面，不会出现纹理拉伸错位的问题。

　　从结构设计的细节来看，足部的三个小爪采用了等距分布的布局，每个爪的倾斜角度与躯干重心垂线呈15度夹角，若不使用支架，模型也可依靠三个足部的接触面实现稳定直立，重心投影完全落在足部支撑面的中心范围内，不会出现倾倒问题。口腔内部的空腔结构做了壁厚均匀性检查，整体壁厚偏差不超过0.1mm，适配注塑生产时的熔胶流动要求，若用于批量注塑生产，无需额外做壁厚调整即可直接开模。翼膜表面做了细微的纹理凹凸特征，深度0.1mm，还原原作中翼膜的肌理感，同时不会因为纹理过深导致脱模困难。

　　在实际工程应用中，该模型的特征树完全参数化，所有尺寸均关联到全局变量，若需要调整整体大小，只需修改全局的缩放比例参数，所有特征即可同步更新，无需逐个重绘，适配不同尺寸的生产需求，比如制作1:2比例的大型展陈模型时，只需将全局比例调整为200%，安装孔位、加强筋厚度等参数会同步按比例缩放，保证结构合理性。针对不同的生产工艺，模型也做了对应的适配调整：用于FDM3D打印时，所有悬空结构的角度均大于45度，无需添加额外支撑即可顺利打印；用于光固化打印时，薄壁结构的厚度满足最小打印壁厚要求，不会出现打印变形；用于注塑生产时，所有拔模角度均控制在1.5度以上，脱模方向统一沿躯干轴线方向，无需做复杂的抽芯结构。
